¿Flux Capacitor (fabricante grupo de omaha) (2 / 4 paso)

Paso 2: Paso 2, el circuito de construcción

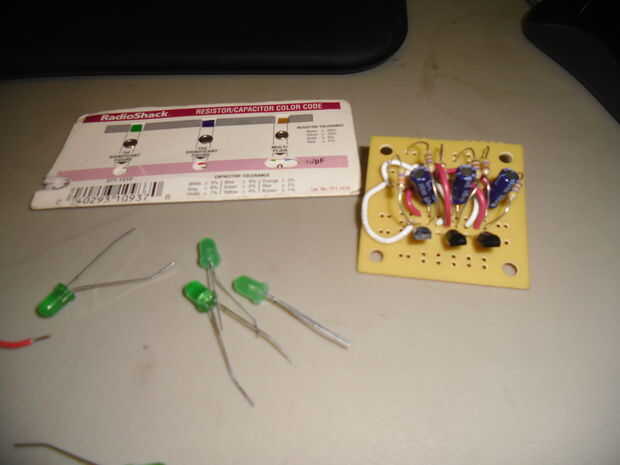

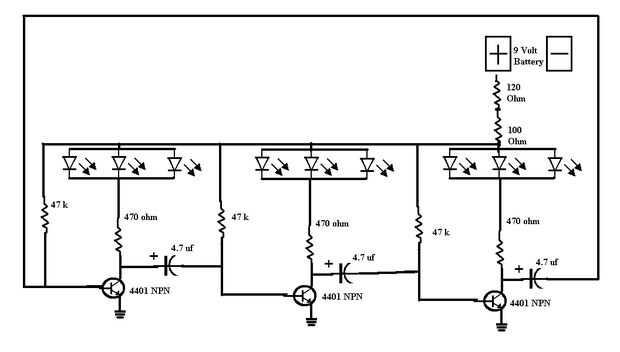

Study the supplied schematic.   Ejecuta 3 sets de grupos de LED de 3 cada en paralelo, dentro de la vía de la serie.  El circuito terminado parpadeará de izquierda a derecha siguiendo el esquema.   Usando una tabla de rendimiento de Radio shack, montar los transistores NPN.   Puedes hacer una prueba en un protoboard, como hice yo, para comprobar que te has dado cuenta el circuito correctamente.

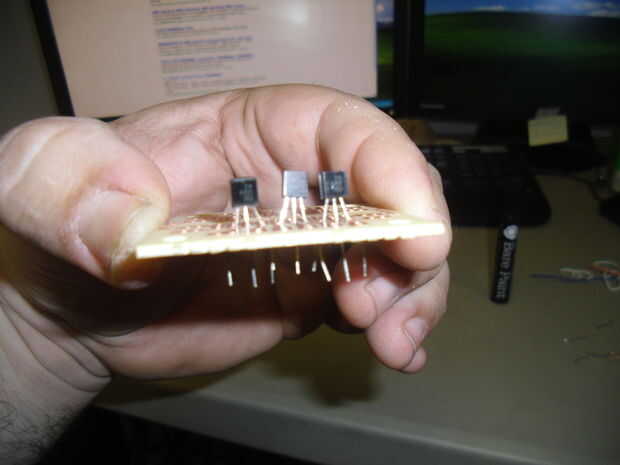

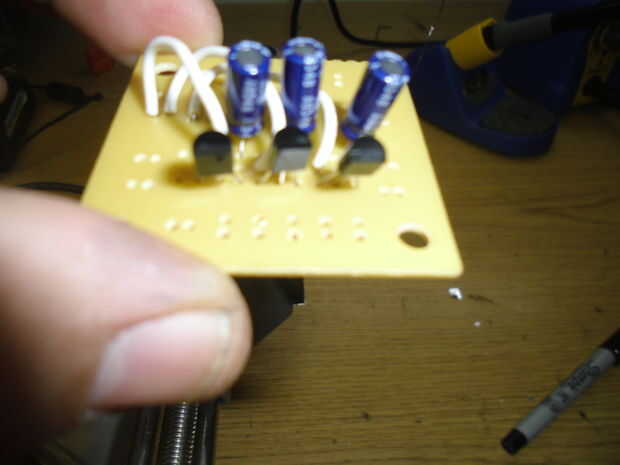

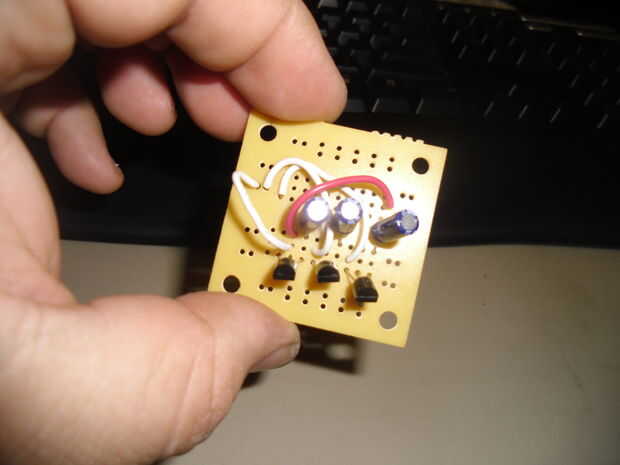

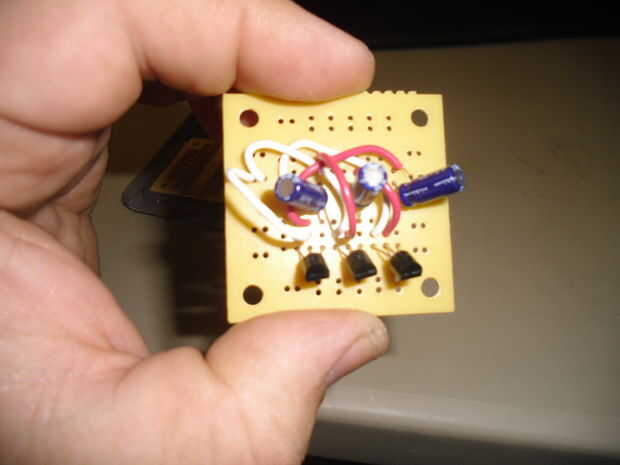

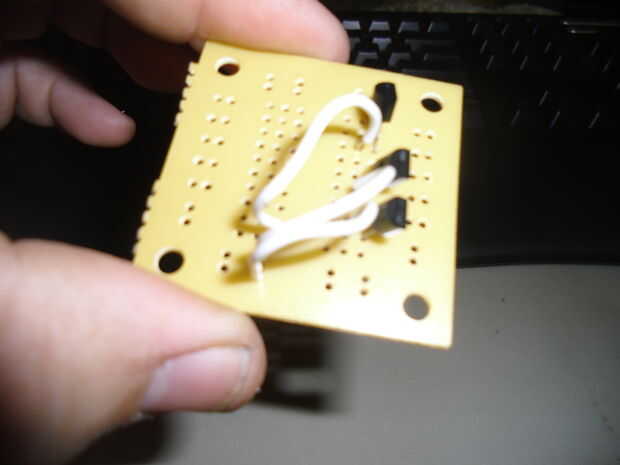

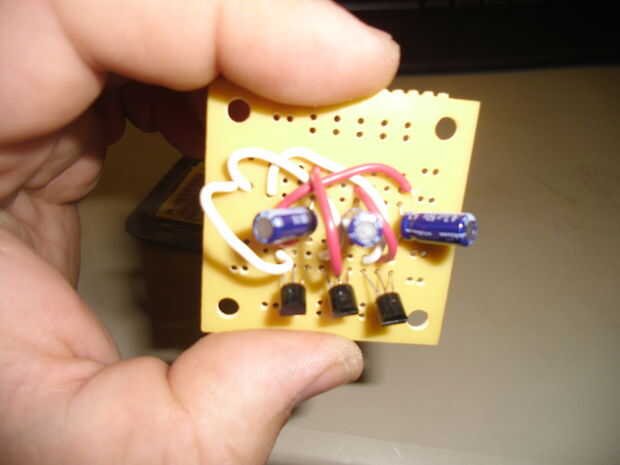

Después de todo 3 cables de cada transistor se encuentra en una vía de cobre propio, añadir 3 conexión de los cables a tierra desde el lado izquierdo de cada uno (la parte plana mirando hacia usted).    Añadir a continuación los condensadores a la delantera derecha en el Transistor (a la derecha de la parte plana).  Preste atención que el lado del condensador con las flechas hacia abajo termina en el negativo o cátodo.

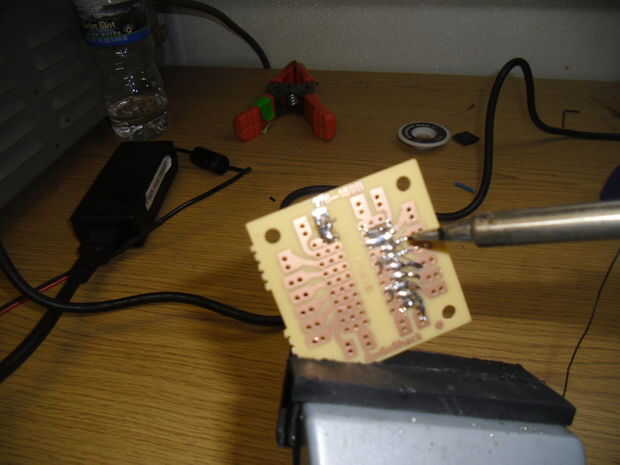

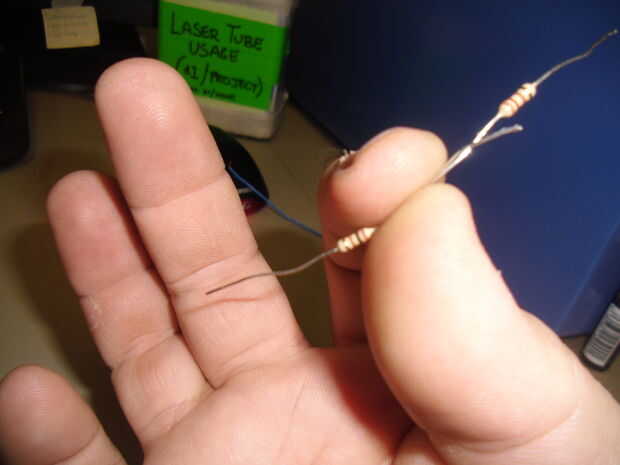

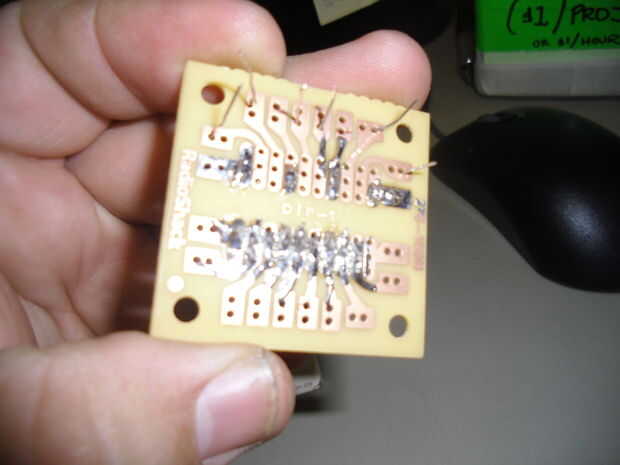

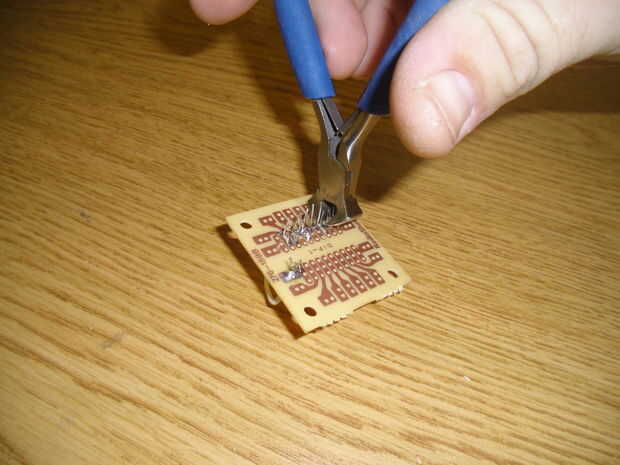

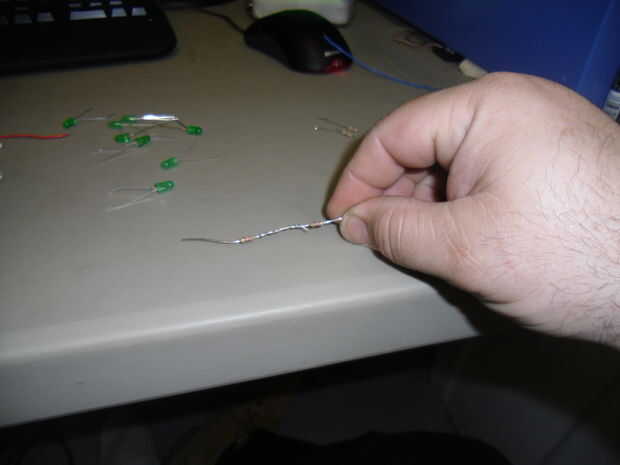

Utilice el cortador de alambre de garra para quitar extras largos de alambre después de haber sido soldados.  Cable a las resistencias de ohm de 100 y 150 para bajar la tensión de alimentación de la batería de 9V, evitando quemar el LED.   Añadir las restantes resistencias del circuito y conectar alambres.
