¿Flux Capacitor (fabricante grupo de omaha) (3 / 4 paso)

Paso 3: Paso 3, el circuito de conexión para el LED

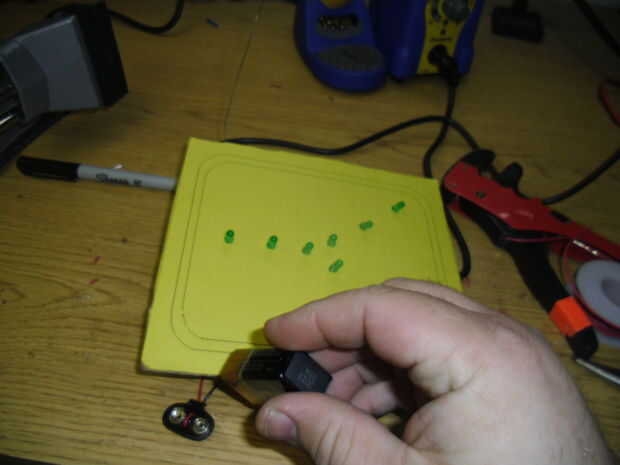

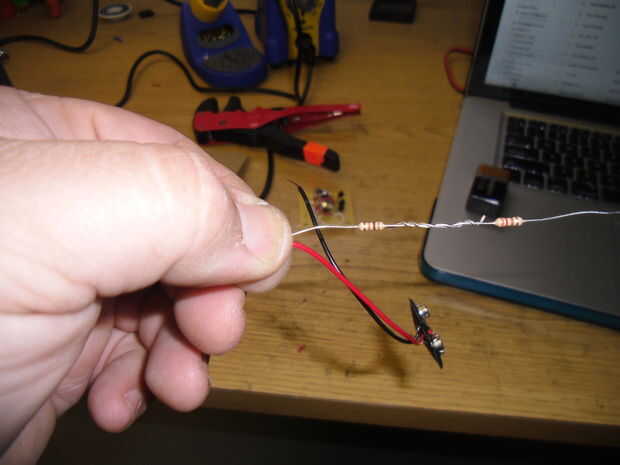

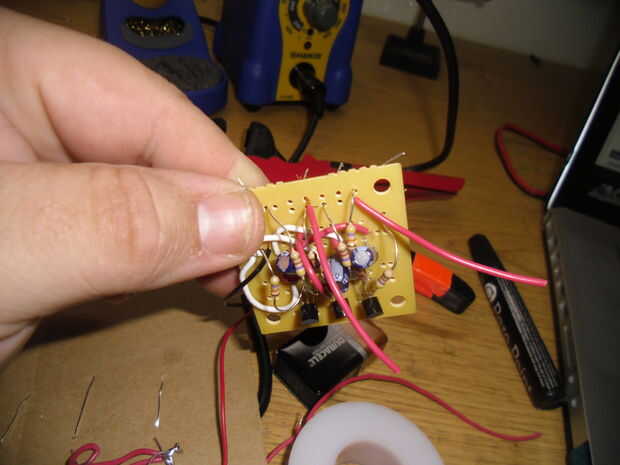

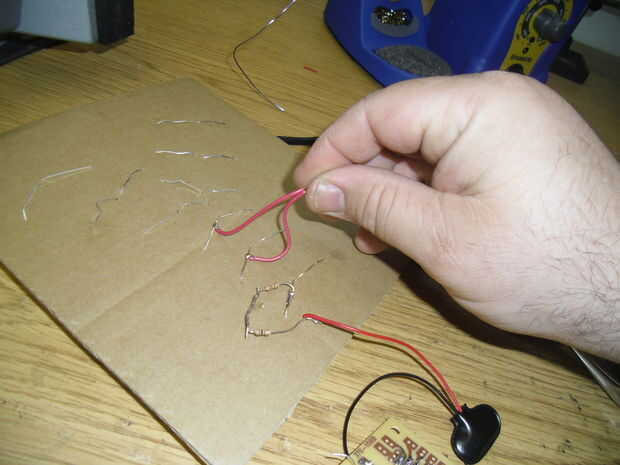

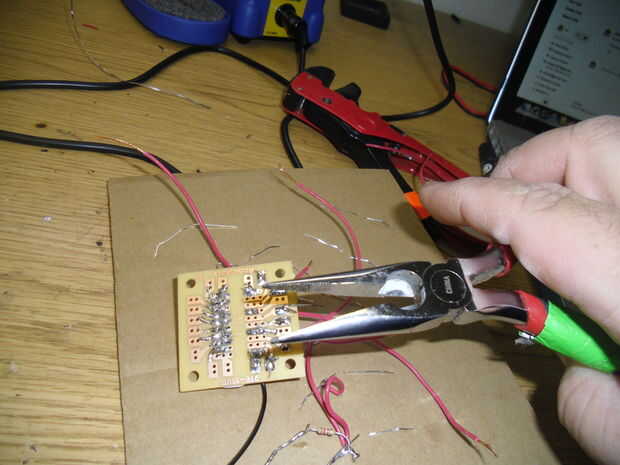

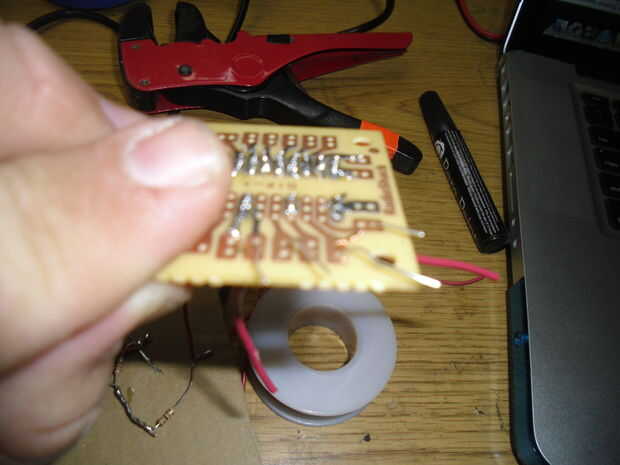

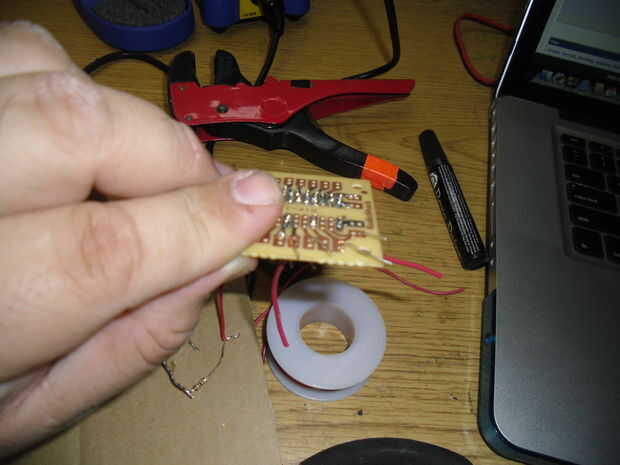

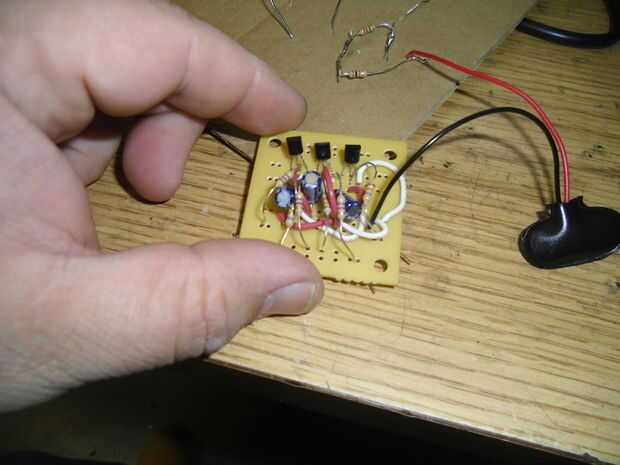

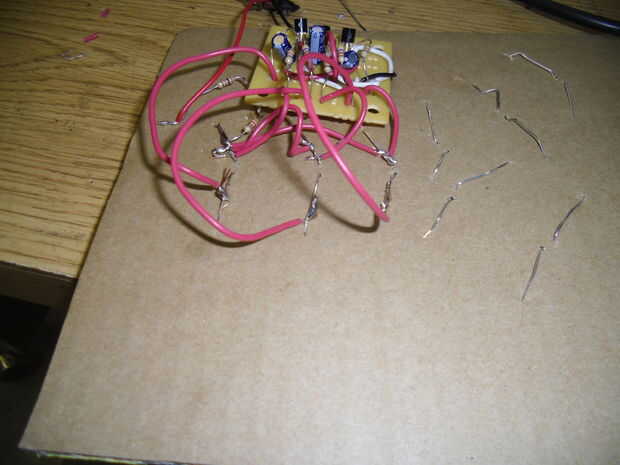

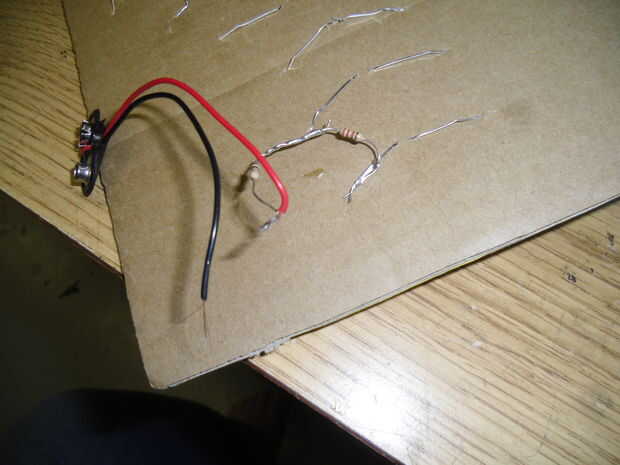

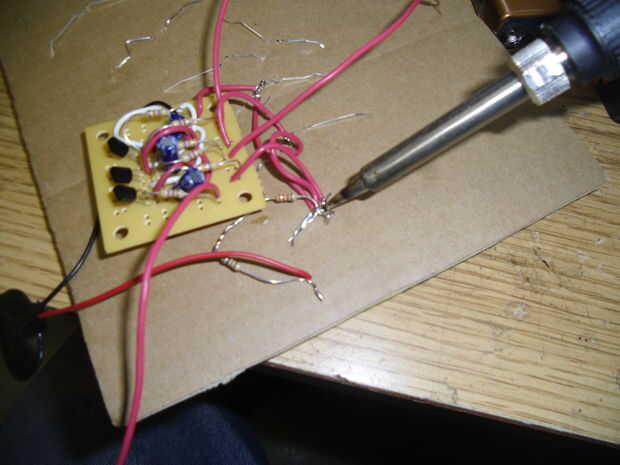

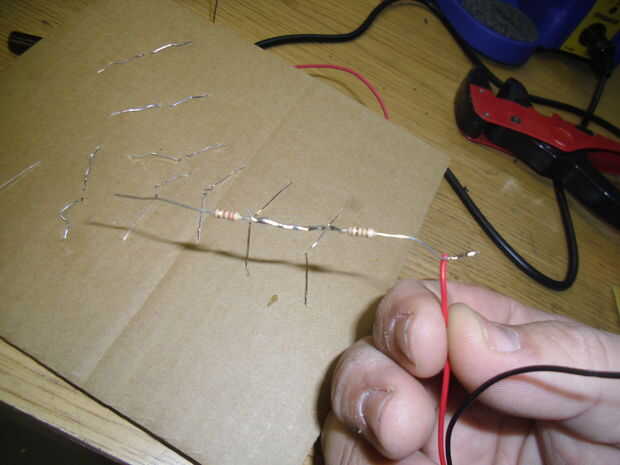

Connect the red lead of the Battery adaptor to the 2 resistors wired in series.   Soldarlos juntos, después de la soldadura a la primera de la fila inferior de LED.   A continuación, la soldadura de alambre de conexión a los otros dos LEDs en su lado positivo.  Soldadura más conectar cables a la Junta de perf para conectarse en el lado negativo de los 3 primeros LED en la parte inferior.  Aquí es un buen lugar para hacer una pausa, y prueba con los 9V para asegurarse de que el circuito está funcionando.

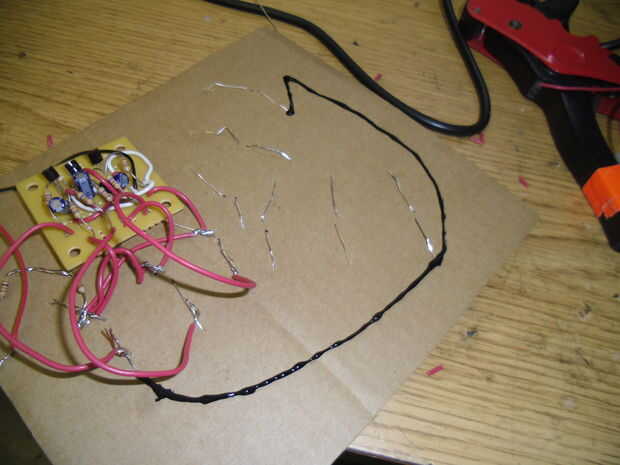

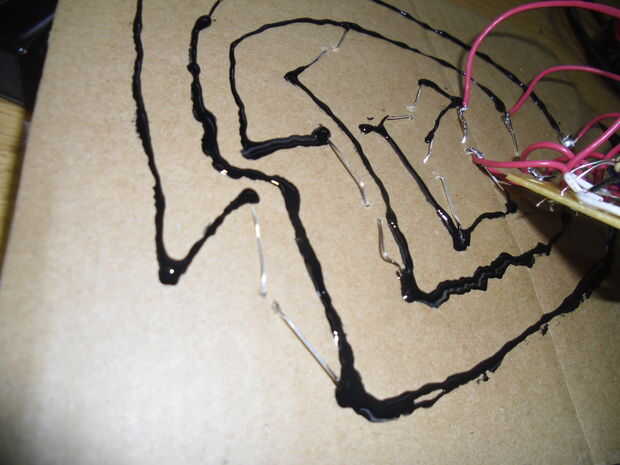

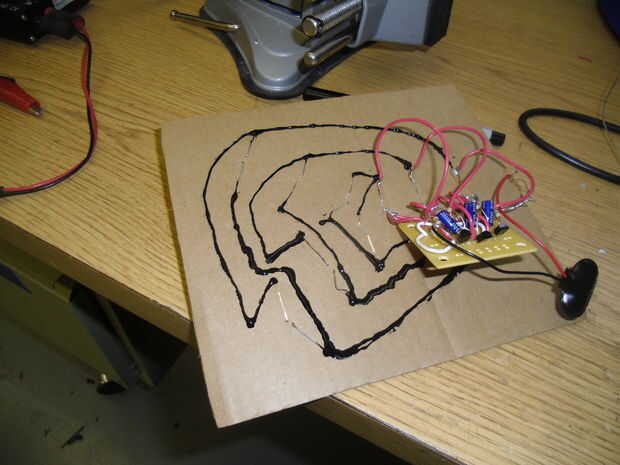

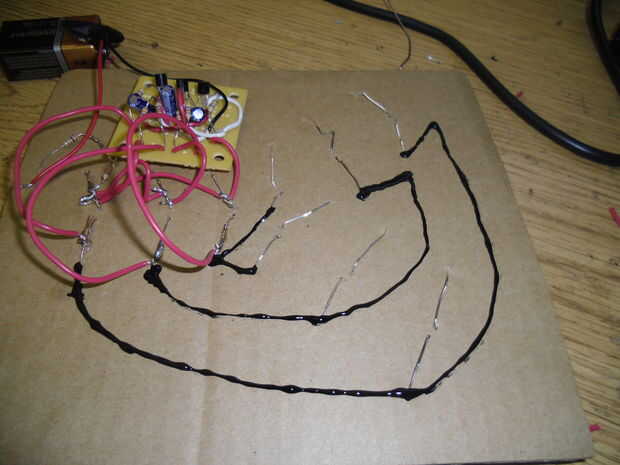

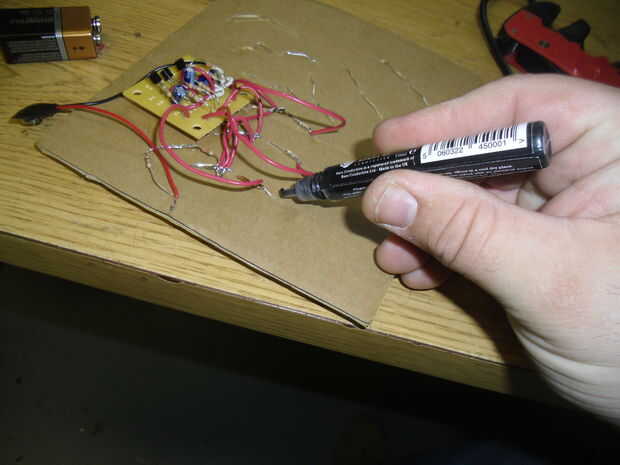

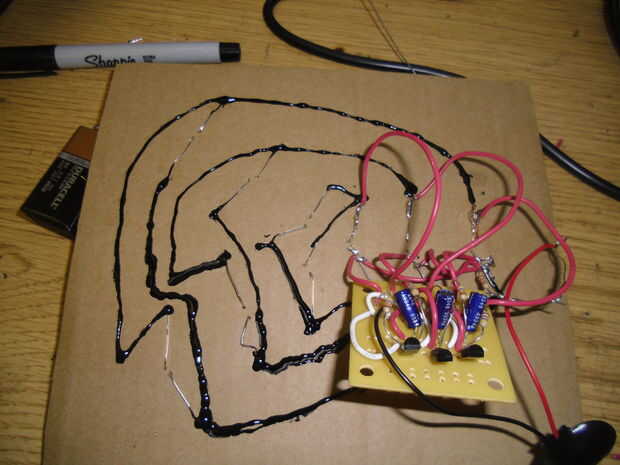

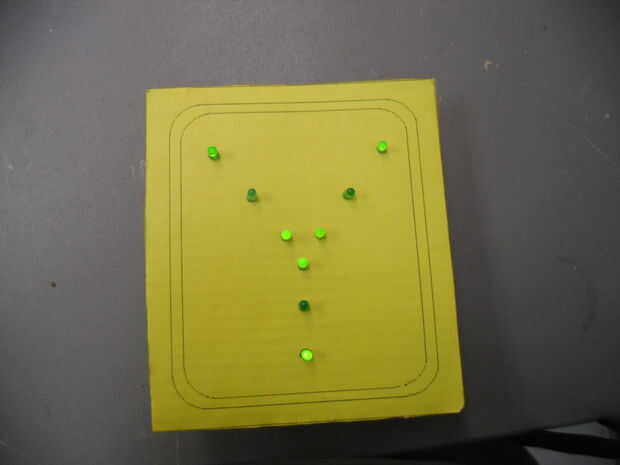

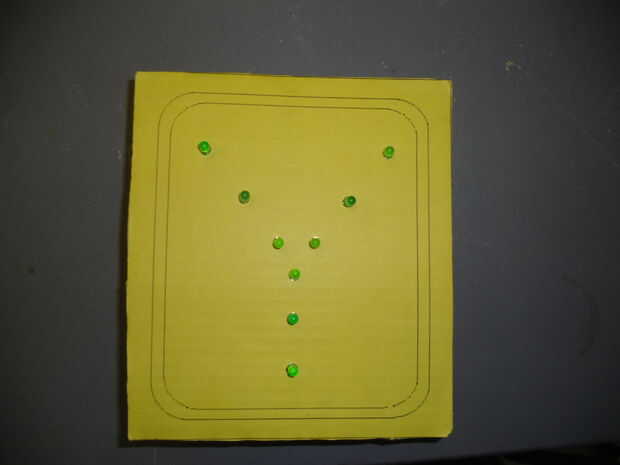

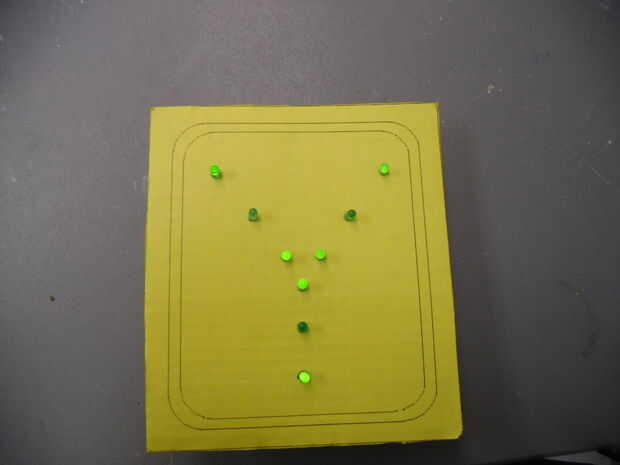

Una vez que las luces parpadeadas en secuencia, añadí pintura conductora desnuda a cada uno de los terminales positivos y negativos correspondientes en el LED.   Después de secado, la luz parpadeó mal o no.   Esto era debido a mi error de diseño, como no tomar en consideración la cantidad de resistencia de la pintura conductora.   Bueno, todavía se ve cool y muy "Spidery!"

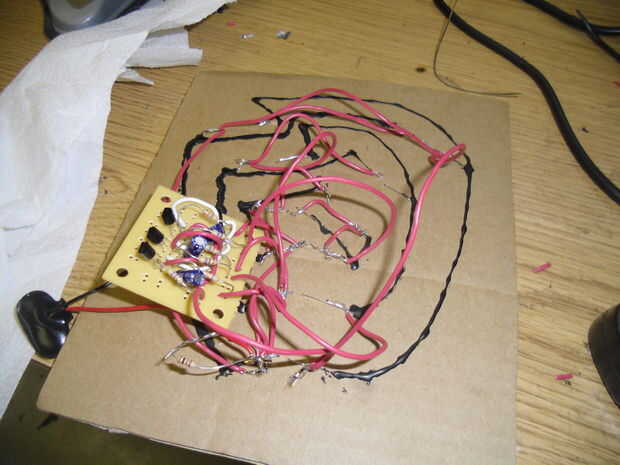

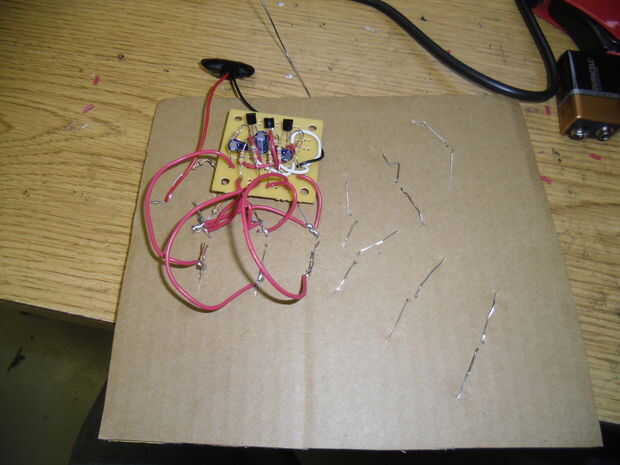

Decidí realizar una derivación de este rastro de circuito y en cobre rojo, conexión de los cables a todos los LED y ahora funciona.   Espero que hayas disfrutado aprender a crear un condensador de flujo en el barato!   Woo Hoo!
