Paso 3: Diseño de Pegboard
- PCB para el diseño no estará disponible durante algún tiempo, por lo que los usuarios necesitan ser capaces de hacer ellos mismos en un tablero de clavija de
- Debido a un diseño perforado es necesario las huellas debían enviarse en un solo lado.
- Todo el proyecto va a ser montado en una lata Altoids para ocultarlo

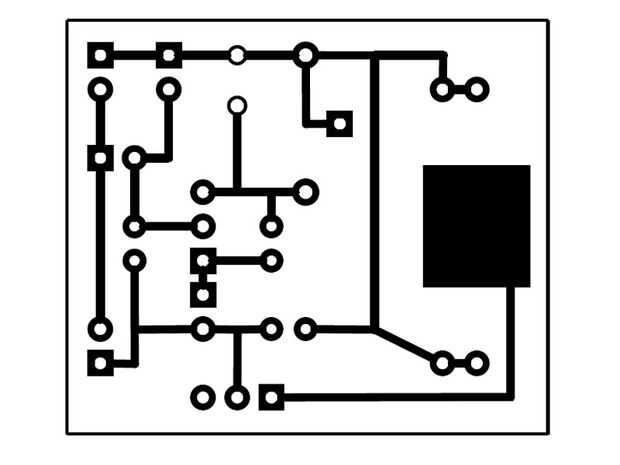

Con todo eso en mente ha incluido varios archivos para que puedas ya sea poner esto hacia fuera en un tablero de clavija o grabe su propia placa con cobre. Adjunto es un archivo zip que contiene el PDF y archivos Gerber necesarios para producir tu propio PCB. Hay un archivo PDF separado del diseño sin el terreno llano rellenado. También he incluido los archivos Fritzing y Eagle CAD si usted quiere jugar con la lectura de cargos a ti mismo.

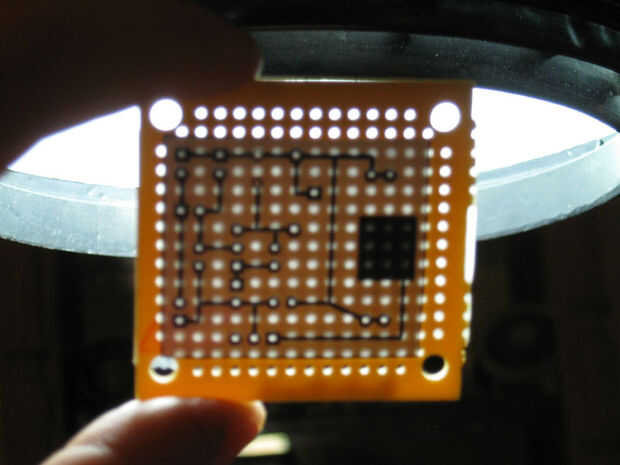

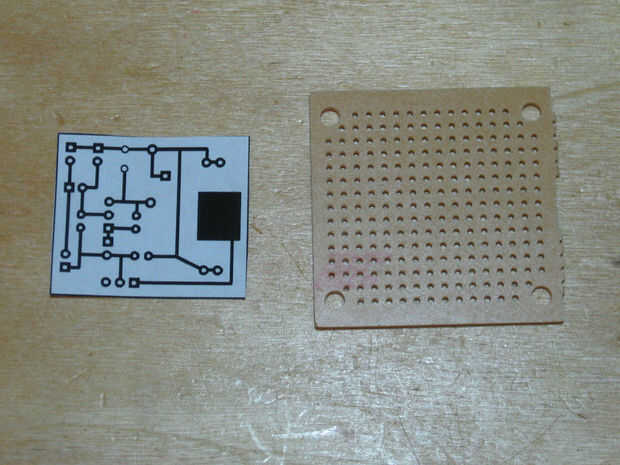

Si tu va el tablero de clavija de ruta entonces imprimir el archivo PDF y cortado a la medida. Superposición sobre el tablero de clavija y manténgalo a la luz para conseguir los agujeros componentes alineados con la cuadrícula del tablero de clavija. Entonces el diseño en lugar de cinta. Asegúrese de que la rejilla de cobre está en la parte inferior de la Junta de peg y el diseño se graba en la parte superior. Seguir adelante y tomar un objeto puntiagudo como el conductor de una de las partes y meter todos los orificios del componente.
