Paso 8: Transistor y Mic

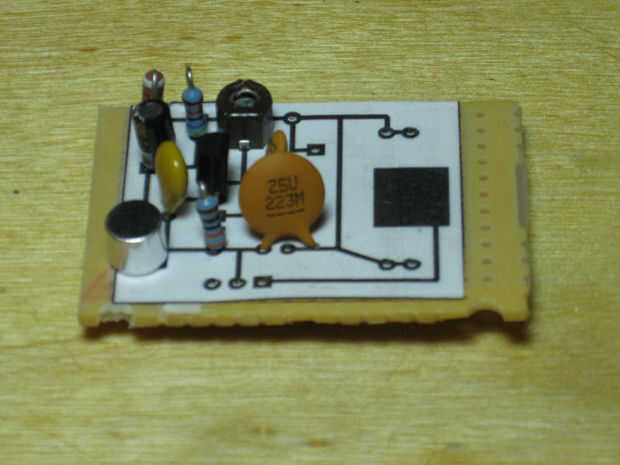

Asegúrese de que tienes el transistor alineado correctamente. Como se puede ver en la imagen de referencia el lado plano del transistor debe ser frente a la derecha. Esto coloca el emisor en la parte inferior, Base en el medio y el colector en la parte superior. Doblar las puntas hacia fuera un poco y pasar al siguiente componente.
No dude en dejar el interruptor de si quieres. Hará la instalación en la bandeja de Atoids Smalls un poco más fácil. Lo he dejado apagado aquí así que tendrá que el área de rastro de soldadura donde sería el interruptor del puente. Si usted decide utilizar el interruptor tendrá la lleva doblada en muy ligeramente por lo que encajan en el tablero. Los cables del interruptor de no ser lo suficientemente largos para doblar hacia otros componentes. Pero la fricción lo sostenga en su lugar mientras se suelda.
El mic caerá en su lugar sin problemas. Doblar los conductores cuando sea necesario y su listo para todo en lugar de la soldadura.
