FM modulación/de-modulation circuito (1 / 7 paso)

Paso 1: Piezas y herramientas

Todas las piezas que se enumeran a continuación se proporcionan en el Análogo Starter Kit, excepto las baterías de 9V y clips. También debe estar disponibles a través de varios proveedores en línea, tiendas locales o el recipiente de salvamento en su banco de trabajo.

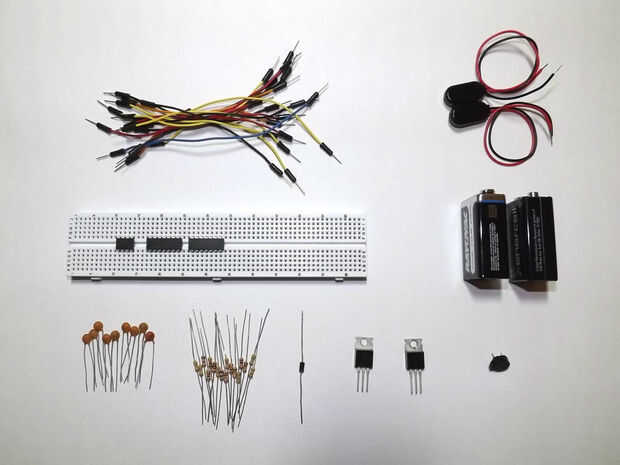

Las partes:

-2 OP482 quad op-amp (ficha técnica)

-Voltaje AD654 al convertidor de frecuencia (ficha técnica)

-condensadores de cerámica 9: 2 - 39pF (39), 2 - 100pF (101), 2 - 1nF (102), 2 - 4.7nF (472), 1 - 10nF (103)

-resistencias de película de carbono 17: 1-68, 3-1k, 1 - 6.8 k, 3-10 k, 1-20 k, 1-47 k, 2-100 k, 5-470 k

-1 diodo de rectificador 1N4001

-1 altavoz

-sin soldadura breadboard

-los cables de puente

(opcional)

-1 TIP31C NPN BJT

-1 TIP32C PNP BJT

-2 pilas de 9V con clips

Las herramientas:

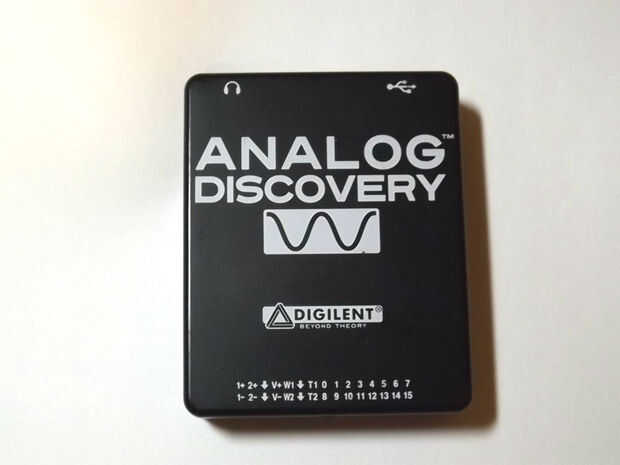

- Descubrimiento de Digilent analógico

-Software de formas de onda (gratuito pero requiere ejecutar el descubrimiento análogo)

-descarga de archivos cortos, gratis WAV . Utilicé este porque es impresionante.

Diagramas de pines se incluyen para el OP482 quad op-amp y AD654 voltaje convertidor de frecuencia, también llamada un oscilador de voltaje controlado o VCO.
