Paso 2: diseño
El esquema para esto puede ser desalentador para decir lo menos. Cuando empecé a trabajar con él, que me pierde todo el tiempo y tuvo que seguir volviendo sobre él una y otra vez. Usted notará en el esquema que hay roturas a través del diseño. Cada uno de esos descansos representa un buen punto para verificar la función del circuito. Tómelo lento y agregar una sección a la vez. El ICs OP482 son quad op-amp, lo que significa cuatro op-amps en una sola pieza de silicona. Puede hacer difícil de enganche todo juntos como componentes pueden se llena de gente. Este proyecto se puede construir con op-amps individuales si es más fácil para usted, pero le recomiendo usar el OP27 y no el LM741. El LM741 debe funcionar, pero he tenido problemas con él cuando se trata de que necesitan tiempos de respuesta rápidos y confiables. Las especificaciones son sólo un poco demasiado lentas para algunas aplicaciones, específicamente la tasa de inclinación cuando se necesita alta ganancia con una frecuencia relativamente alta.

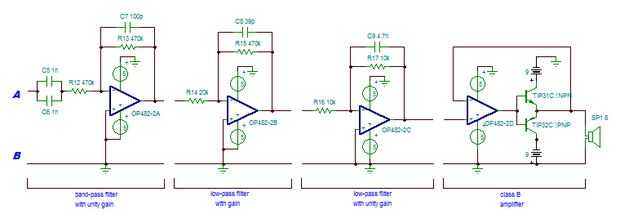

Para aclarar la imagen esquemática se divide. Punto A los partidos al punto A, B con B.
