Paso 4: Diferenciador y Detector de envolvente

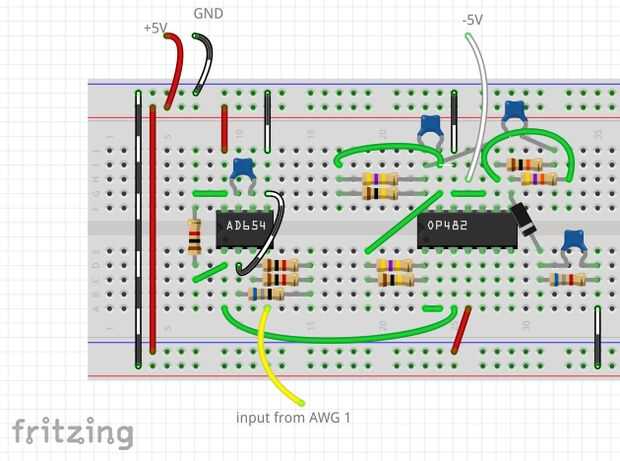

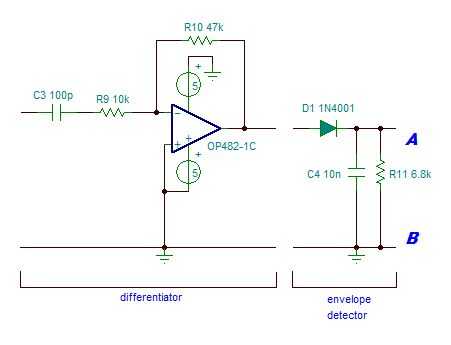

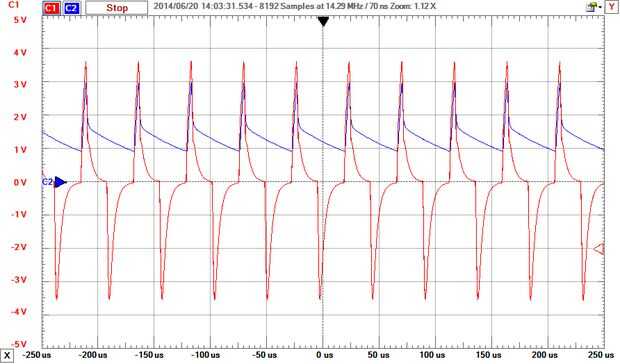

La teoría detrás de la mayoría de estas piezas es un poco mucho para llegar aquí. Una vez más, si deseas el diferenciador (nota que éste está activo por el op-amp) y las explicaciones del detector de envolvente . En definitiva, el diferenciador, créanlo o no, distingue la señal (piensa en cálculo y sentido total). Como la señal de entrada se levanta o cae rápidamente (alta frecuencia), la amplitud de salida aumenta. Como la entrada se levanta o cae lentamente (baja frecuencia), la amplitud de salida disminuye más cercano a 0. Esto tiene el efecto interesante de convertir la señal de FM en una señal de AM. Ver el alcance o Mostrar en la imagen 2 para una comparación (alcance CH 1 al pin 14 del OP482 y CH 2 al pin 8).

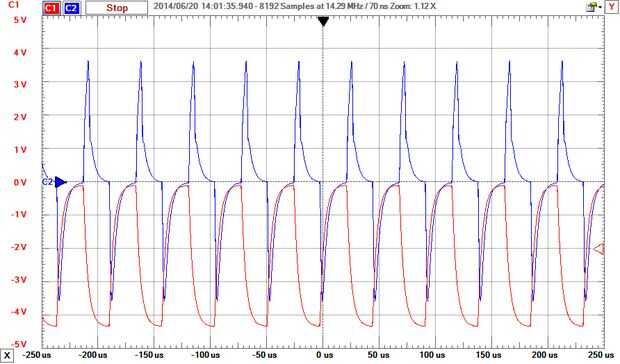

El detector de envolvente detecta sólo el borde superior de la señal, así como la amplitud aumenta y disminuye, también lo hará la señal que sale del detector de envolvente. Ver imagen 3 para un ejemplo (CH 1 al pin 8 de OP482) y CH 2 al cátodo del diodo 1N4001.
