Paso 6: Amplificación de la señal

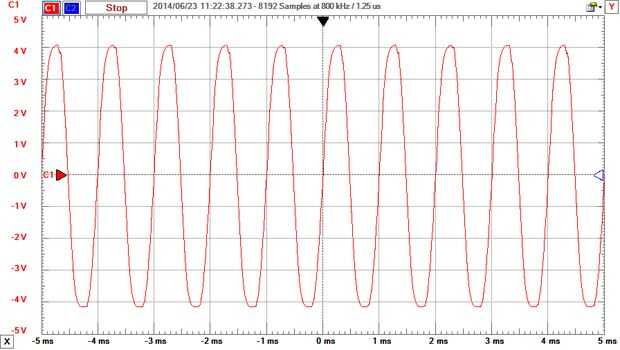

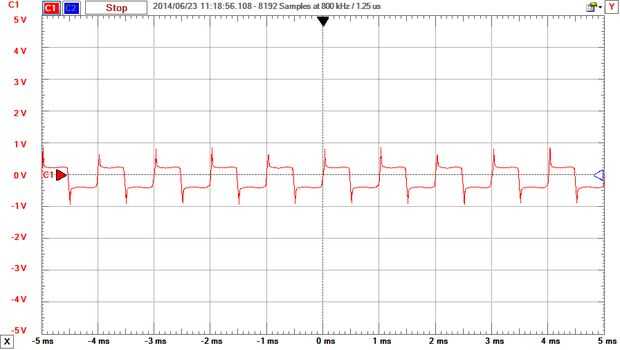

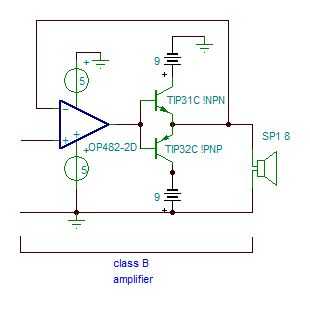

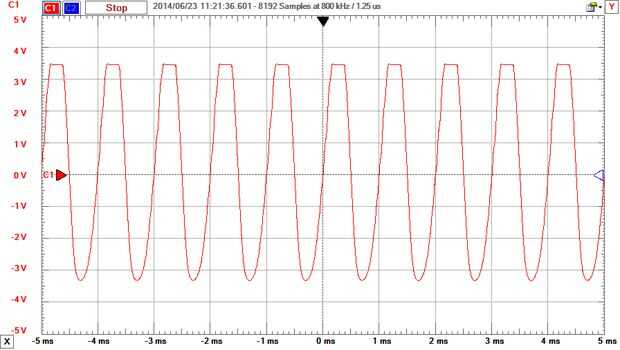

Los conectores y baterías de 9 V no se incluyen con el equipo analógico, y no es absolutamente necesario amplificar la señal proveniente desde el último filtro de paso bajo. Sin embargo, como se puede ver comparando imágenes 2 y 3, la señal enganchará cuando añades el altavoz y forma más de una onda cuadrada que una onda senoidal. Un pequeño Altavoz de 8 ohmios recortará aún más. Esto sucede porque el altavoz sí mismo también tiene una función de transferencia que debe ser tratadas contablemente, de que es una manera elegante de decir que trata de dibujar demasiado corriente en el pico de tensión, por lo que se recorta la tensión. Realmente sonará más fuerte, pero no será tan claro. Añadir el amplificador permite más actual disponible y el nivel de tensión en el partido el nivel de salida en el último filtro de altavoz. Imagen 4 muestra la señal con el amplificador y el altavoz conectado. La diferencia es mínima esta vez. He usado esto en un altavoz de 4 pulgadas de computadora que rescató e incluso un woofer de 6 pulgadas y todos trabajaron con este amplificador. Recuerde que altavoces más grandes requieren más actual por lo que agotará sus baterías más rápidos.

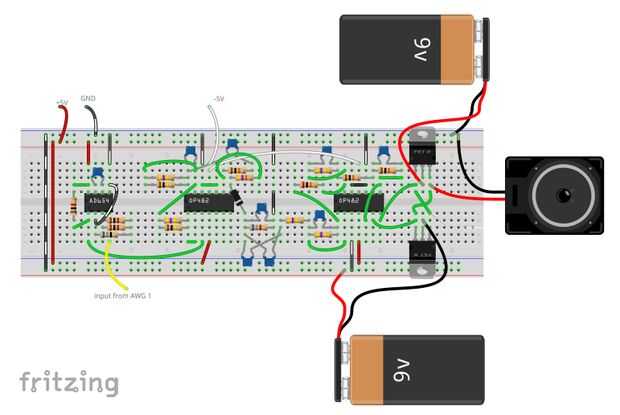

Al poner el BJT en la protoboard es muy fácil que los pasadores de mezclado. Yo he construido este circuito, principio a fin, por lo menos una docena veces, y todavía lo hizo. Otra vez. He incluido el pin-out del diagrama para ellos (tienen las mismas asignaciones de pines B/C/E), así que buena suerte.
