FM Radio el camino fácil (1 / 3 paso)

Paso 1: El cableado

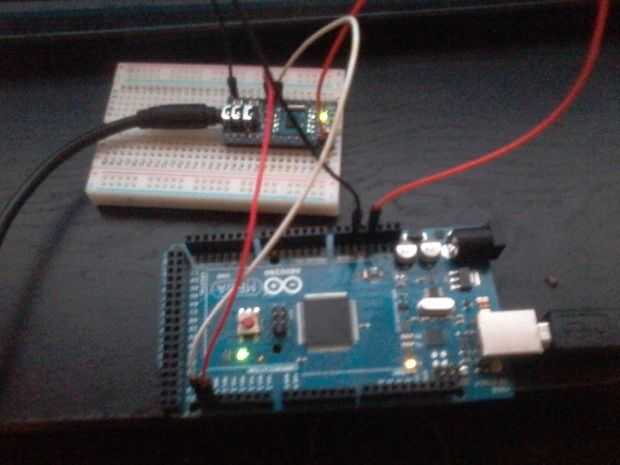

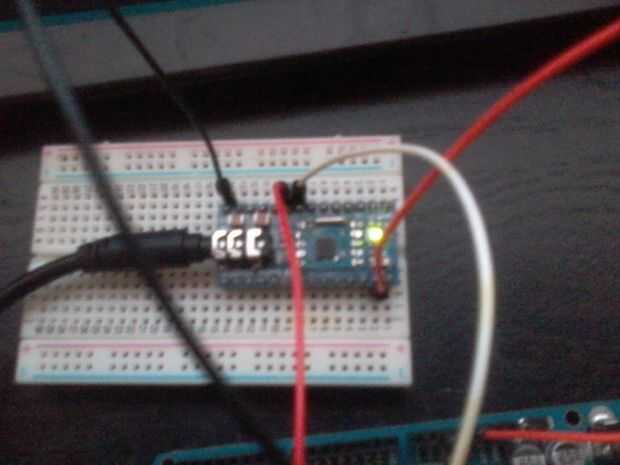

Conectar al arduino es muy sencillo

Tenemos 28 pines pero sólo necesitamos 4 o 5 si se utiliza una antena externa.

Módulo Arduino Mega

Pin 8 Pin SCL 21

PIN 9 Pin SDA 20

PIN 14 GND GND

PIN 27 3, 3V 3, 3V

Nota: puede conectar 5V al Pin 28 Si no tienes 3.3 disponible.

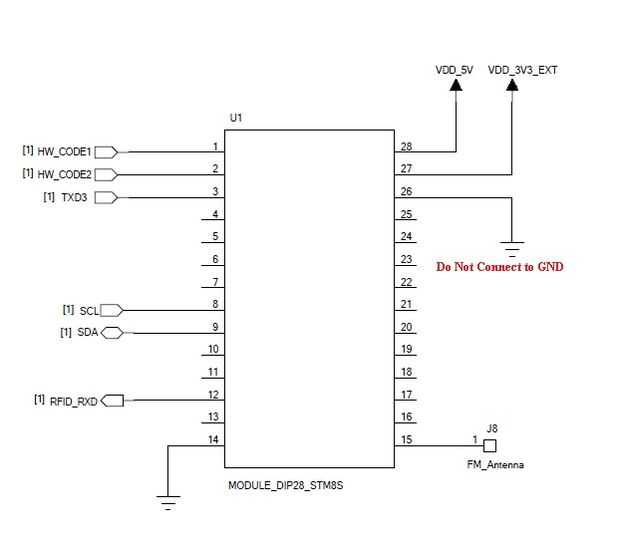

Nota: Los esquemas que se encuentran en la documentación decir que 26 PIN es GND si conectas pin 26 a tierra del módulo no trabajo!! GND es el PIN 14.

Nota: El módulo utiliza el GND de la toma de 3,5 mm como una antena, pero también se puede utilizar una antena externa conectada al PIN 15.
