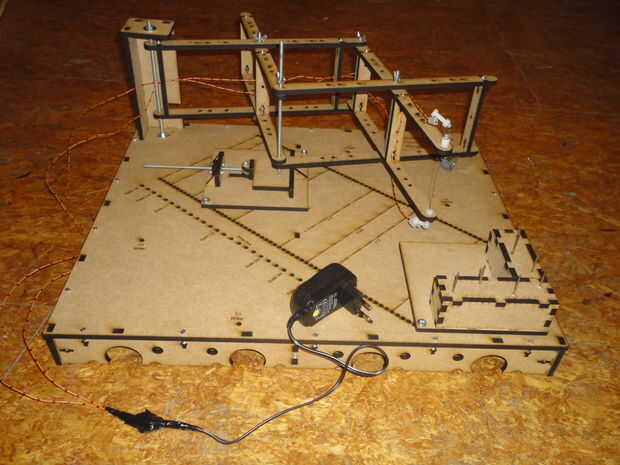

Wij zijn 3 studenten industriële Wetenschappen, Elektromechica en studeren aan de Universiteit Gent, campus Kortrijk. En dienden de Ontwerptools II de opdracht van vak een la máquina te bouwen die piepschuim (polystyreen) kan versnijden doormiddel van een gloeidraad. De opdracht werd opgesplitst en drie verschillende opdrachten. Nos konden namelijk kiezen tussen het versnijden van cilindrische voorwerpen, voorwerpen horizontale de verschaling van figuren 2D. Wij kozen voor het laatste en hebben dit uitgewerkt en gebasseerd op een pantograafsysteem.
Onze máquina werd zodanig opgebouwd dat iedereen onze máquina kan construir en gebruiken. Het fue dan ook van belang het geheel niet te ingewikkeld te maken, maar er voor te zorgen dat alles delgado en dirección en de zit een miniem aan gereedschappen puja hebben.
Hieronder zal je alle gereedschappen, materialen, laserfiles en handleiding terugvinden om onze máquina volledig tendría en dirección te steken.
Wij zijn ook te volgen op blogger: http://ontwerptoolsii2013teamc2.blogspot.be/
Alvast veel succes!
Tinus Apart
Matthias Verschoot
Vicente Bostyn
Universiteit Gent, Campus Kortrijk
¿Wat heb ik puja van materialen?
-38 bouten M3x16 conoció kruis schroevendraaierkop
-senderísmo 38 M3
-3 x draadstangen M5 x 120
-1 x draadstang M5 x 200
-1 x draadstang M4 x 150
-1 x moer M4
-4 x bouten M5x20
-6 x senderísmo M5
-12 x vleugelmoeren M5
-6 x sluitringen M5
-1 x buisje ∅8
-x nageltjes 7
-Een stukje ijzerdraad
-Stift (kan je zelf construir puerta een batea aan een stukje draadstang te slijpen)
-MDF-plaat (dikte 6mm)
-Transformador 230V-12V 1A
-4 x nylonmoeren M5
-2 x nylonbouten M5x16 conocidos axiale aburrido ∅2
-2 x nylonbouten M5x16 conocidos radiale aburrido ∅2
-Veer
-Weerstandsdraad
-Kroonsteentjes (2 x 2)
¿Wat heb ik puja van gereedschappen?
-Kruiskopschroevendraaier
-Houtlijm (voor voorkeur met PU-lijm)
-Enkele lijmtangen (= sergeanten)
-Cinta
-8 Steeksleutel
-Hamer Lichte
Laserfiles:
Nota: indien je de archivos verás gebruiken om te laseren, dien je este te openen través de Illustrator (de een ander gelijkaardig vectorieel programa). Zal de gebruikt Indien je pdf er een verschaling optreden, wat natuurlijk niet gewenst es.
https://Drive.Google.com/file/d/0B_YMvPstAL6LbURnY254MmhpQnc/Edit?USP=Sharing
