Paso 3: Grabado de PCB

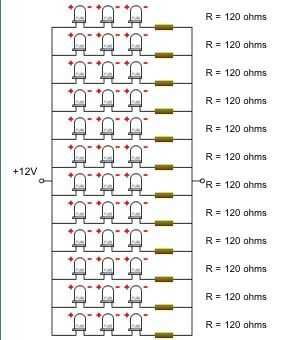

Hay muchas calculadoras en línea de la resistencia que le ayudará a determinar la resistencia necesaria para el número de LEDs que va a utilizar. Aquí es la matriz de LEDs que van a cada vivienda para mi proyecto. Diseñé el circuito para funcionar a 12V por lo que se puede enganchar directamente en el cableado de la luz inverso. Ambas luces juntos sacarán menos de 0, 5A.
El circuito está justo por debajo de 1.75" diámetro. La almohadilla del centro será la tierra y las almohadillas en el 6 & 12 será positivas. Todos los componentes son por-agujero (LEDs y resistencias). Las resistencias vendrá a través de la parte trasera y el LED irá a través de la parte delantera. Ahora para probar mi mano en toner transferencia etch enmascarar...

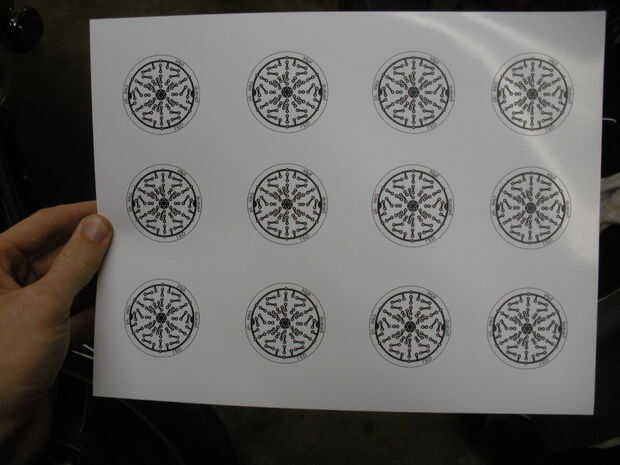

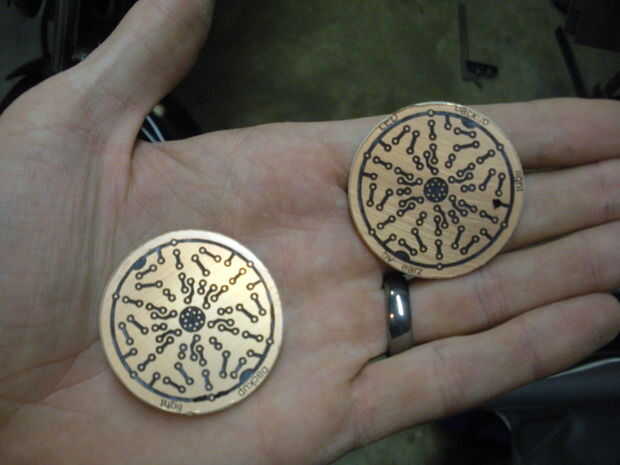

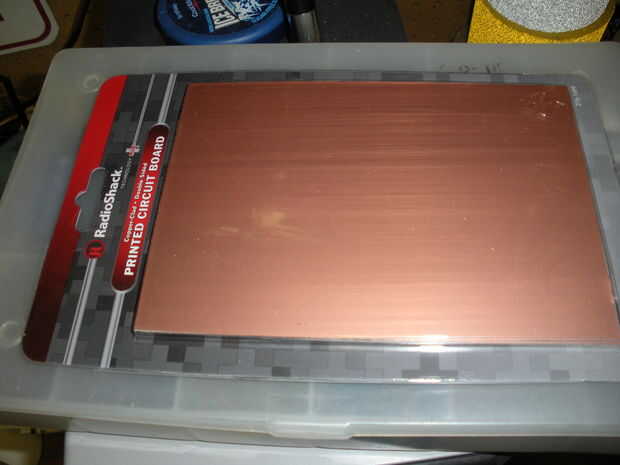

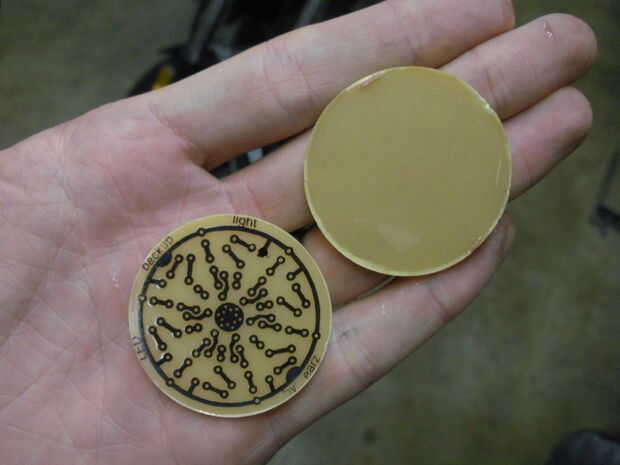

El trazado de circuito que ha sido laser impreso en papel brillante. Toner de impresión láser es resistente a los químicos de grabado. Esto se coloca cara abajo sobre el cobre revestido tablero y planchada en como una transferencia de la camiseta. Corté la junta antes de grabado.

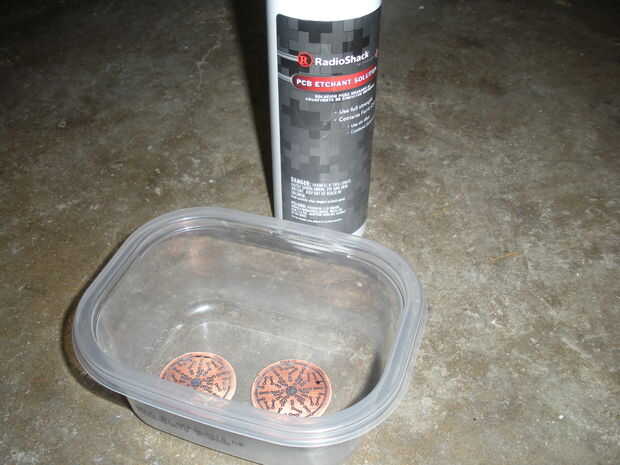

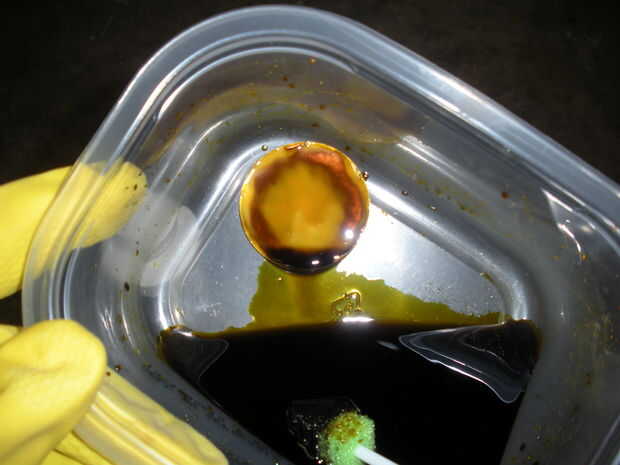

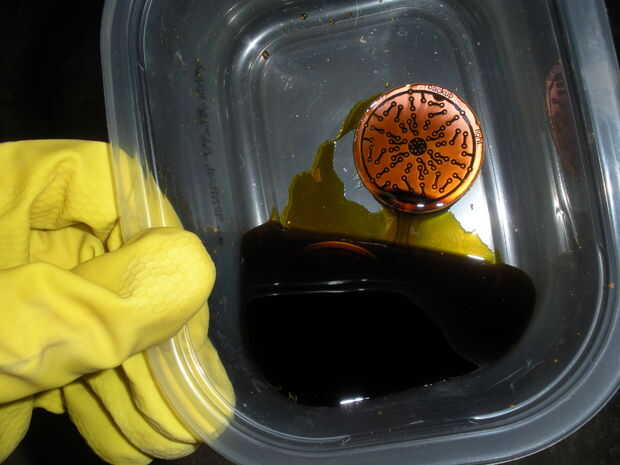

Proceso de la aguafuerte: puede ver las cosas de negro corriendo fuera de la Junta en la foto 8. Es el cobre que es ser disuelto por la química. La foto 9 vemos un anillo de cobre que no ha disuelto aún.

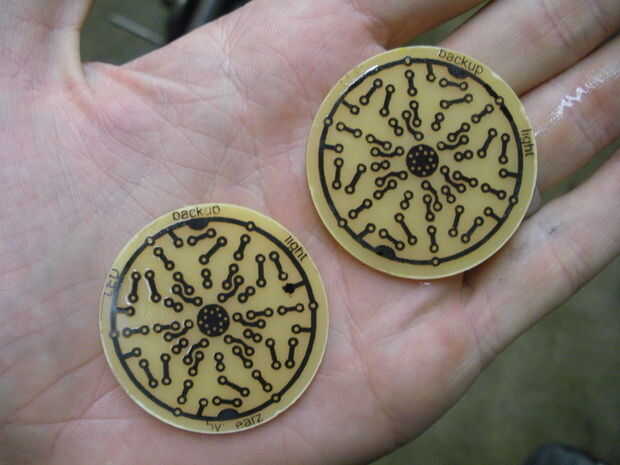

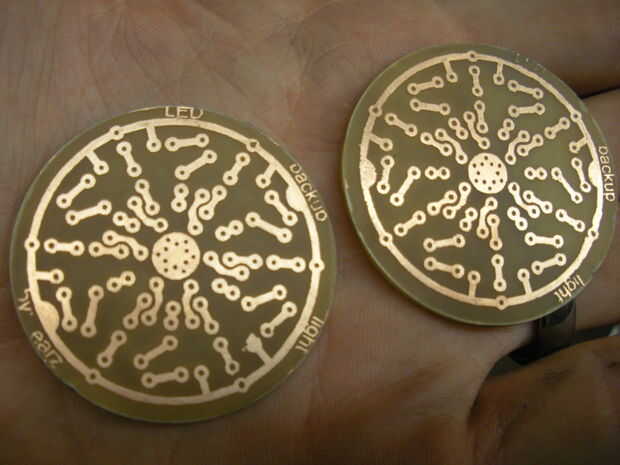

Todo lo que queda es limpiar la arena el material resiste (transferencia de tóner) y taladrar los agujeros.
