Paso 3: Pan

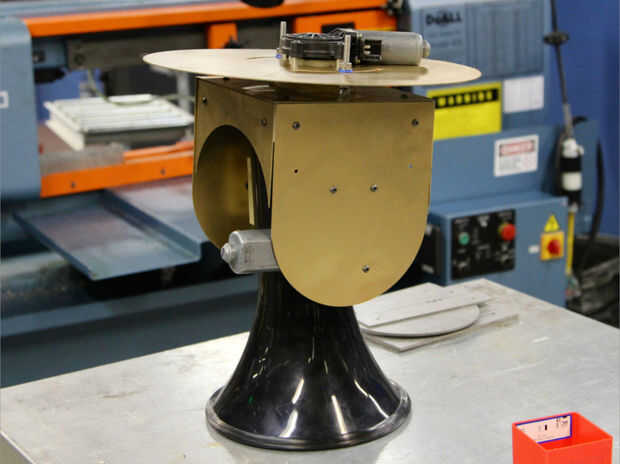

Panorámica fue un poco más difícil. No contamos con el acoplamiento del motor para soportar el peso de la estructura de toda inclinación, así que tuvimos que llegar a algún tipo de mecanismo para sostener el megáfono independiente del motor de la cacerola.

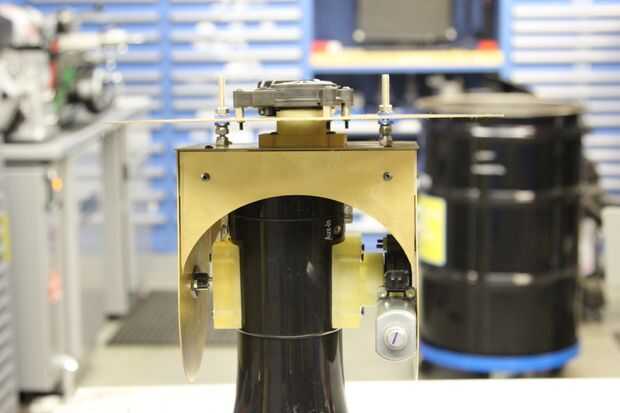

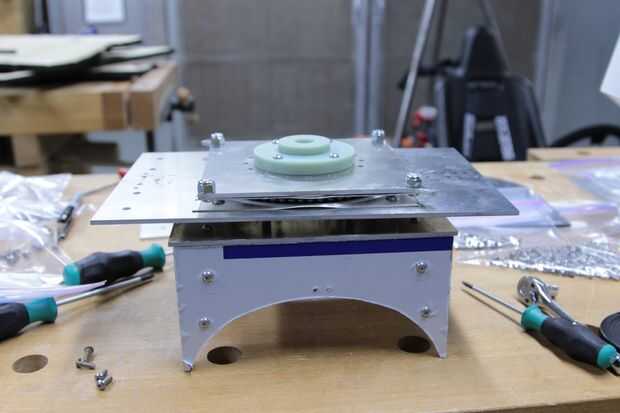

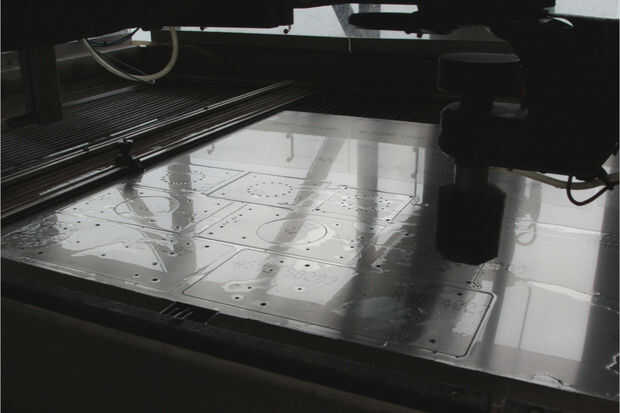

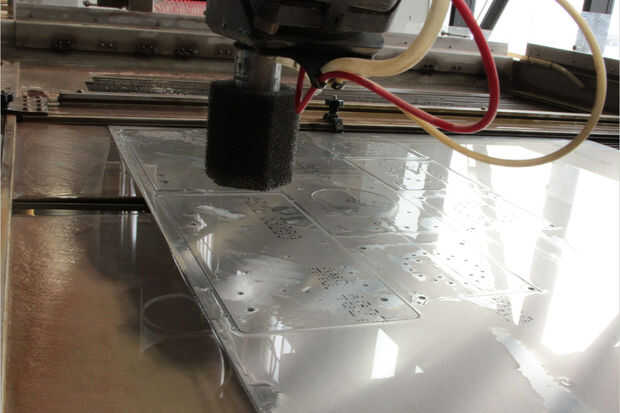

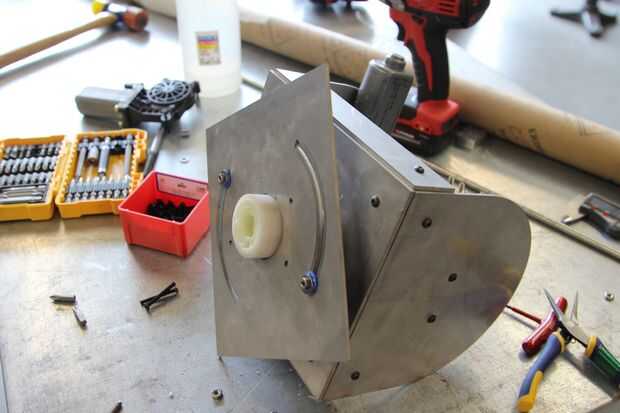

Una idea inicial implicada utilizando un par de orificios circulares semi, pernos y rodamientos de bolas en un panel fijo para sostener la estructura inferior permitiendo que gire. Utilizamos el chorro de agua omax para cortar algunos paneles metálicos para probar esto. No utilizamos dibond porque el peso de la estructura de inclinación y el megáfono fue suficiente para doblar y pliegue el dibond.
Esto funcionó muy bien. Filtró, pero sólo cuando el panel fijo era perfectamente paralelo al suelo. Cualquier tipo de variación de este ángulo causado los pernos a atascarse en los extremos de los surcos.
Claramente esto debe hacerse de una manera más robusta. Esto es cuando Paolo sugirió que miramos en giradiscos. Lazy Susan para la victoria! Esto significó un leve rediseño de las estructuras del pan y más waterjetting, pero es qué prototipos rápido!

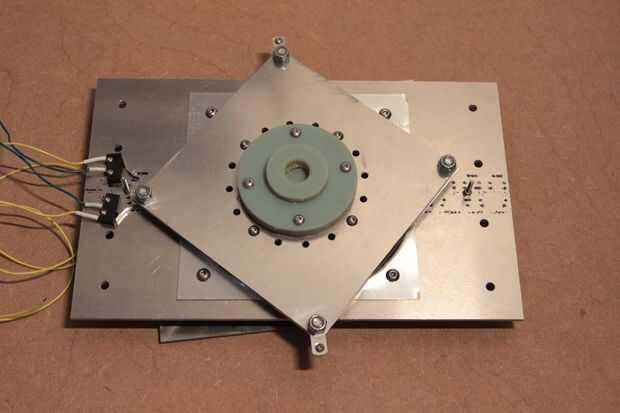

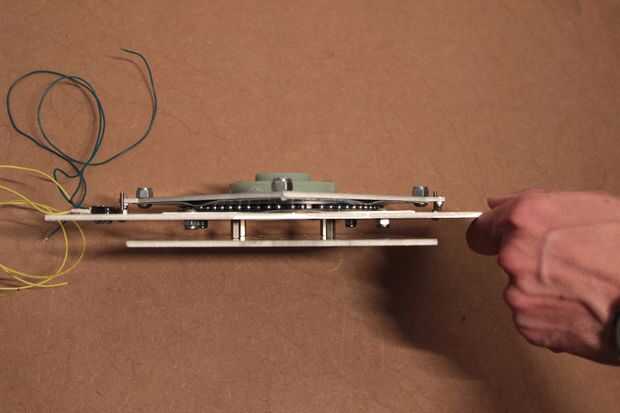

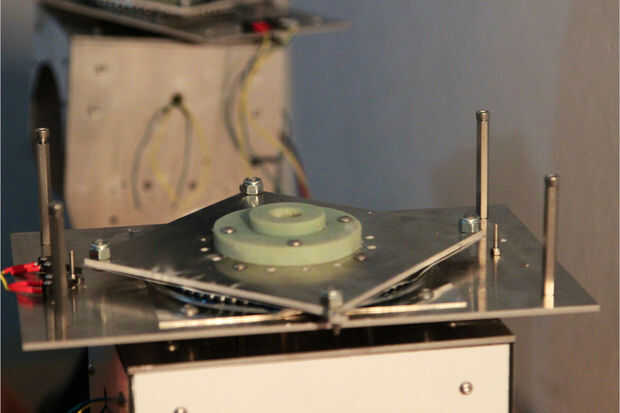

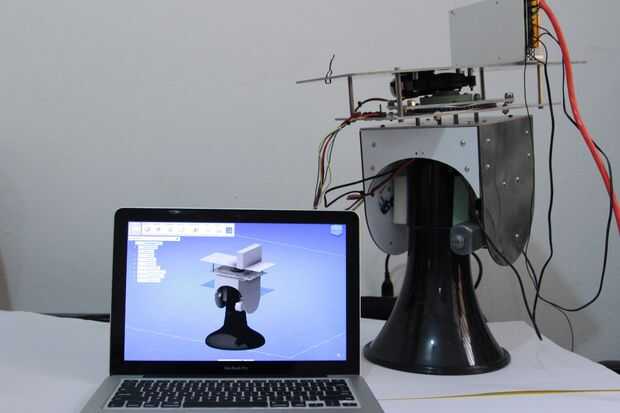

Realmente tuvimos que diseñar a una especie de sistema lazy Susan inversa desde platos funcionan mejor cuando hay peso empujando sus paneles juntos y en contra de sus rodamientos. Esto aumentó la altura total de la estructura de soporte todo, pero hizo mucho más robusta y resistente frente a condiciones unplanar.
