Paso 3: El controlador

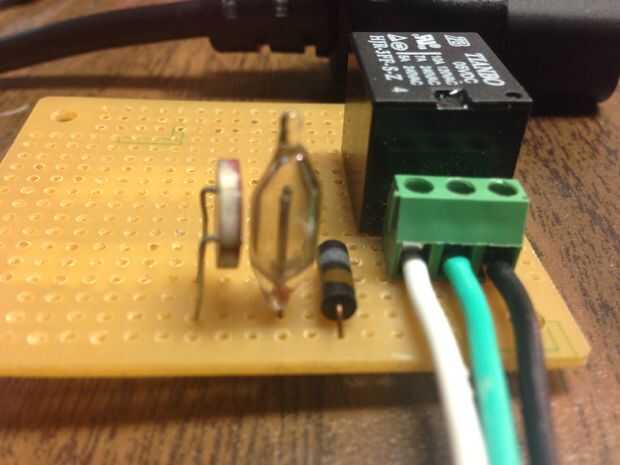

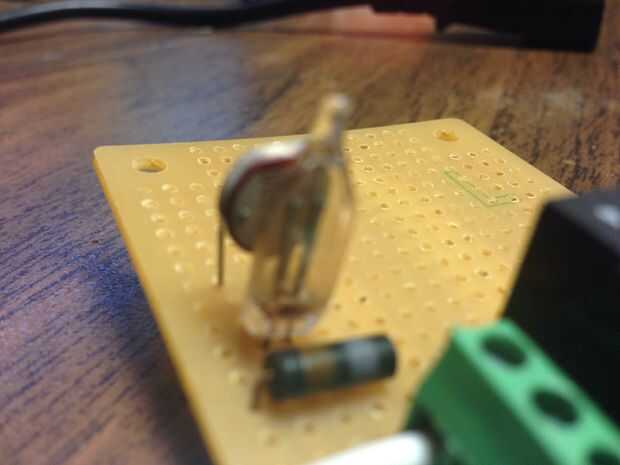

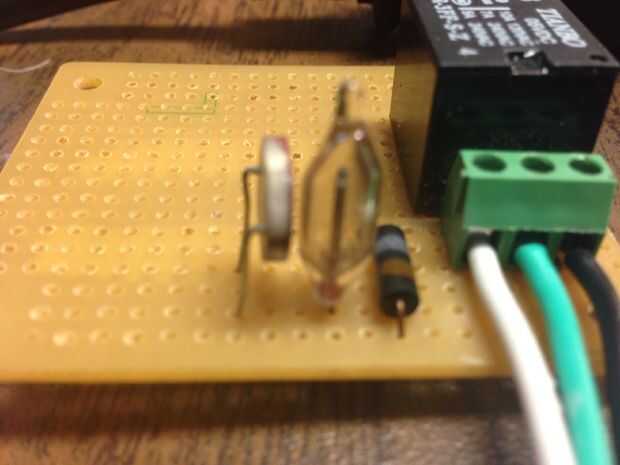

Así que ahora tengo una fuente de poder 110V y si agrego una célula CDS y una luz de neón aún puedo conseguir una señal al micro para decirme cuando la máquina está lista. En esta máquina la luz está encendida hasta que la máquina esté lista. Cuando sale puede golpear el botón. Que jugo de bombas un poco de la niebla en la cámara caliente de lo vaporización.

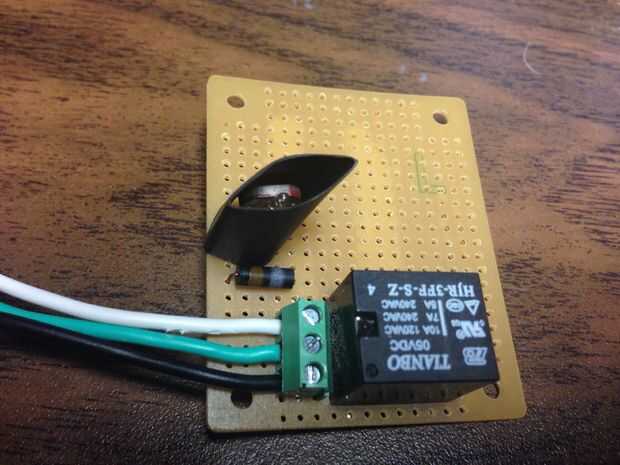

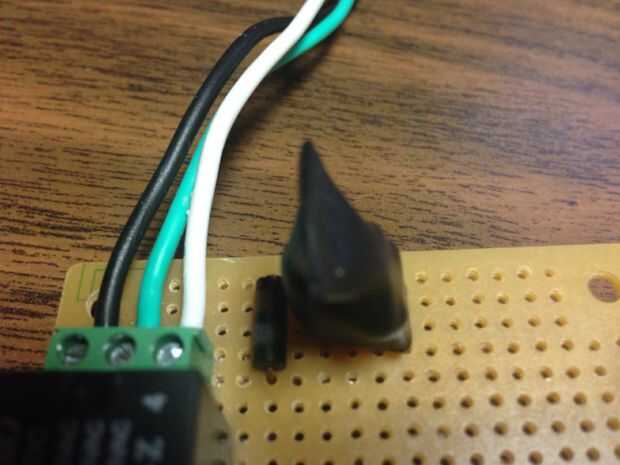

Esta era la parte no estándar de la construcción. Les montara la célula CDS fue hacia el centro del tubo y cubierta con un tubo de heatshring. Pellizca la parte superior del tubo cerrado con un par de alicates de punta mientras estaba todavía caliente.
Hay una advertencia en el manual que no presionar el botón antes de que apague la luz. Extrañamente la bomba está conectada a través del termostato, así que no consigue ningún poder hasta que la máquina está caliente. Tipo de elimina la necesidad de la luz de preparado ya que el controlador puede pulso la cosa todo el dia y no duele nada.
Agregó de todos modos por lo que la pantalla LCD puede mostrar un estado de "Calentamiento" o "Listo" junto con los ajustes del temporizador.

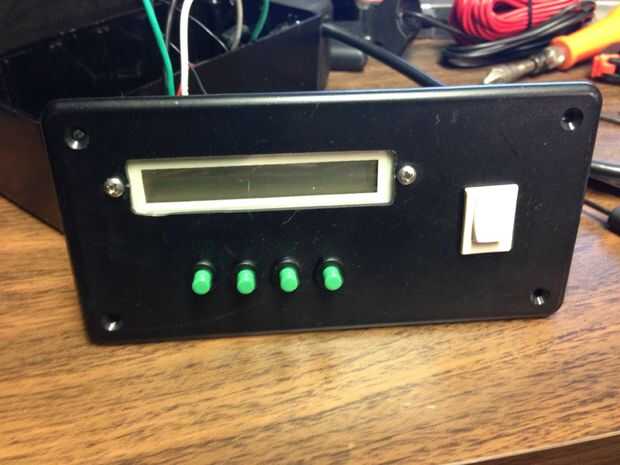

La interfaz de usuario es simple 4 interruptores pulsador Dur + Dur - Int + Int - para establecer la duración y el intervalo y un interruptor para apagarlo. La duración es en incrementos de milisegundo. y de 100 a 1500 milisegundos (1 a 1.5 segundos). El intervalo es en incrementos y permite 30 a 600 segundos entre pulsos. Estos límites se pueden cambiar fácilmente.
Tal vez otra característica V2 será un sensor flotador para detener el temporizador Si el tanque va vacíelo. Trae consigo un tercer Estado de "Llenar el tanque". He añadido el código pero está muy cerca de Halloween para conseguir un interruptor de flotador instalado. Por ahora dejo un puente en ese conector.
