Paso 4: Esquemas y código
Escribí esto en PicBasicPro. También he subido el archivo hexadecimal si quieres ot utilizarlo como es. Hay una versión de estudiante libre de picbasic disponible en línea puede utilizar si desea realizar cambios.

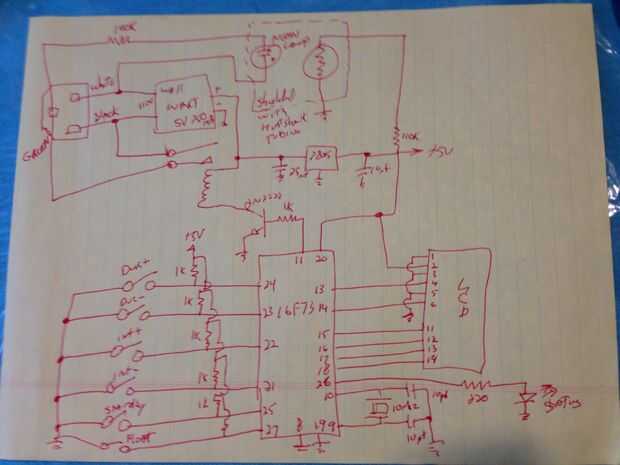

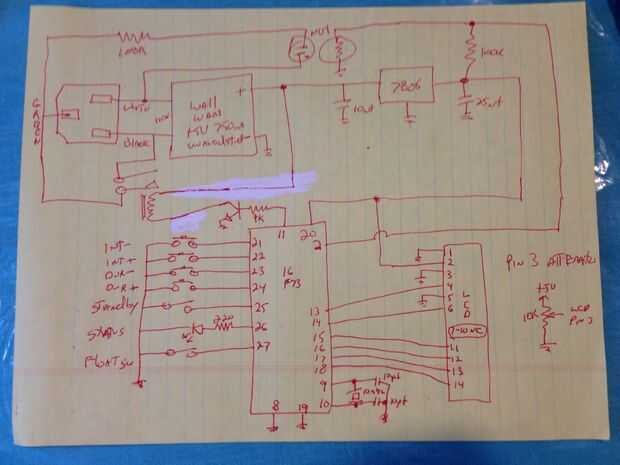

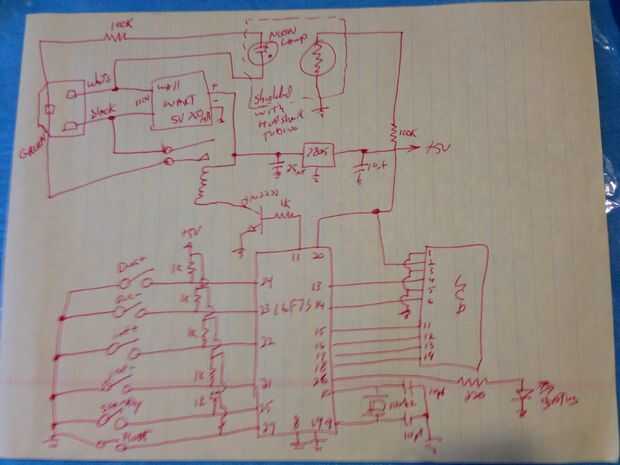

Traté de volver a dibujar el esquema pero todavía es un poco incompleto...
Se puede omitir el enderezamiento de los interruptores del panel frontal ya que el pic tiene pullups débiles internos. Me gustaria agregar resistores de 1K de todos modos.
Usé un resonador cerámico de 10Mhz en lugar de cristal y 2 tapas en las patillas 9 y 10. De cualquier manera está bien. Cuando he intentado probar con un cronómetro obtuve un tiempo de 1 minuto y segundos 59,96 cuando se establece en 120 segundos. Lo suficientemente cerca para me...
