Paso 5: cableado... Romper la música y la bebida fría ya que esto llevará un tiempo...
Im acristalamiento útil sobre esta sección del instructable porque es totalmente dependiente de la configuración, y no recomiendo totalmente la manera me fui sobre él, pero era por necesidad porque era capaz de conseguir tan barato el cable de calibre más pequeño.
Pero antes de que nosotros podemos cable los fans tenemos que atarlos... así que en las Asambleas (asegurándose de que los fans se sopla hacia el interior de la máquina) y de la parte exterior del dispositivo. Como se puede ver en la primera foto, si le colocas los ventiladores exteriores en primer lugar, esto le permitirá a atornillarlos desde ambos lados de la madera contrachapada. Luego coloque la matriz central de fans de la misma manera exacta. Usted honestamente sólo necesita 4 tornillos por cada lado (que es 8 por el Banco de los fanáticos) para mantenerlos allí.
A por qué estás realmente aquí...

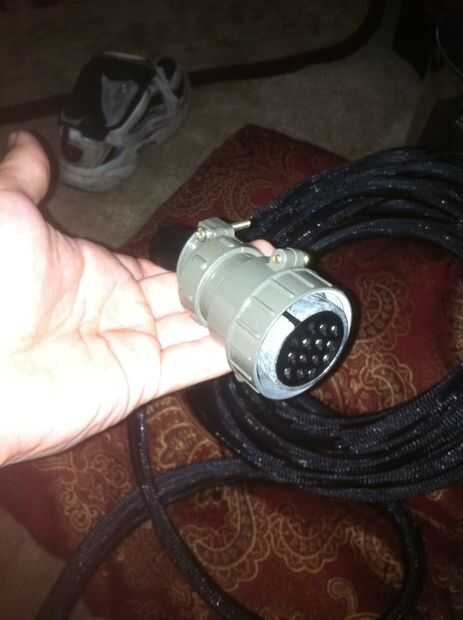

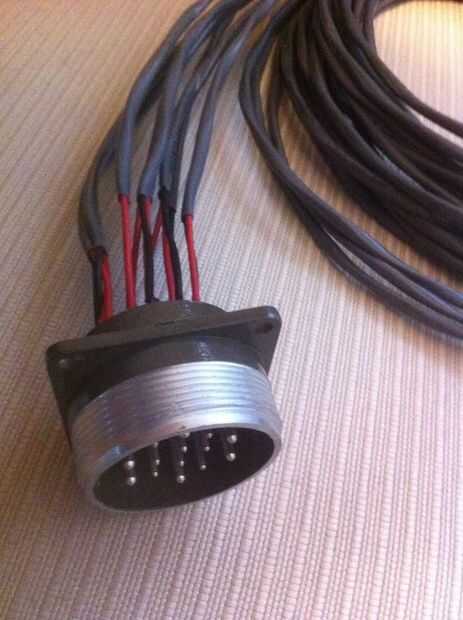

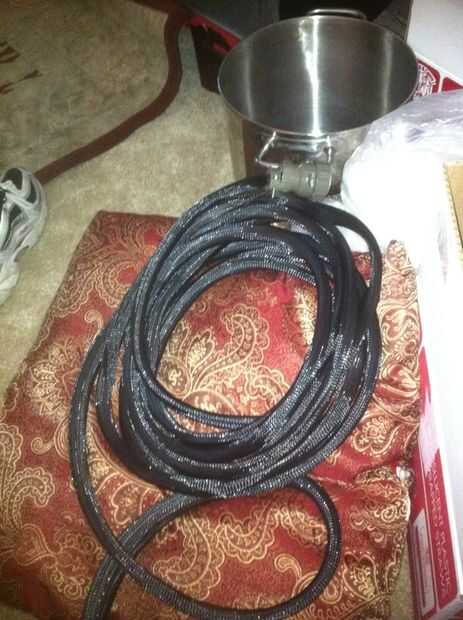

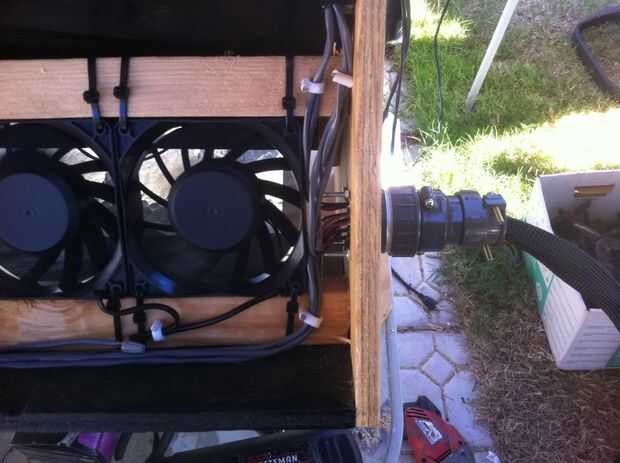

En referencia a la segunda imagen, usé 9 cables para los 48v y el pasado 4 para llevar los 12v. Estos son todo pegados cada 8" con cinta aislante y poner dentro de la envoltura.

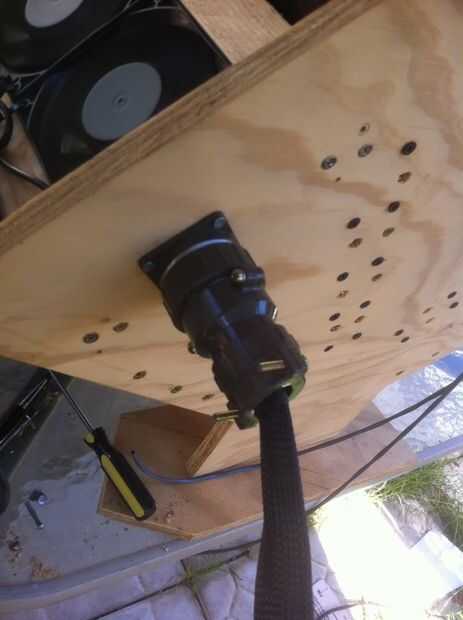

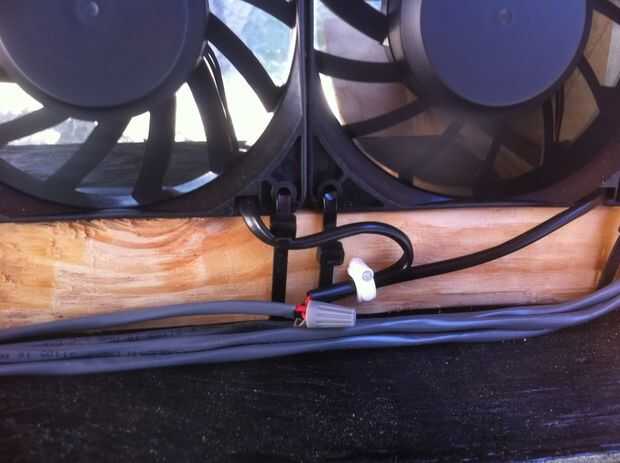

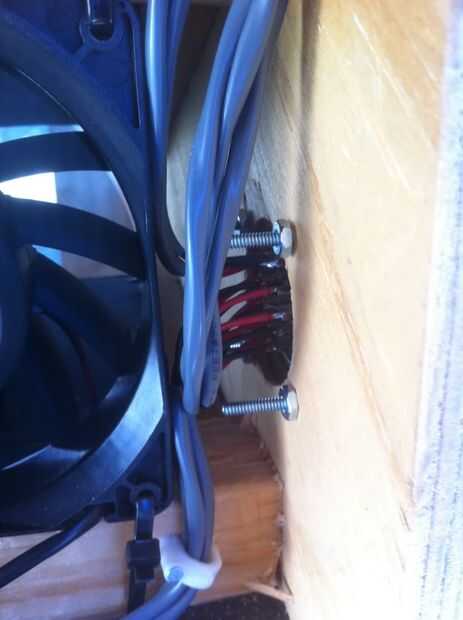

Entonces montado en el otro extremo del acoplador a la unidad y procedió a los fans de allí. Con los fanáticos de esta energía (48v ~ 30w cada uno... Sunons) podemos ejecutar sólo algunos en paralelo para cada rama de los 48v que sale del conector. Así se rompió para arriba en los bancos de 8 y conectado por medio de tuercas para alambre y grapas de alambre para mantener todo limpio.

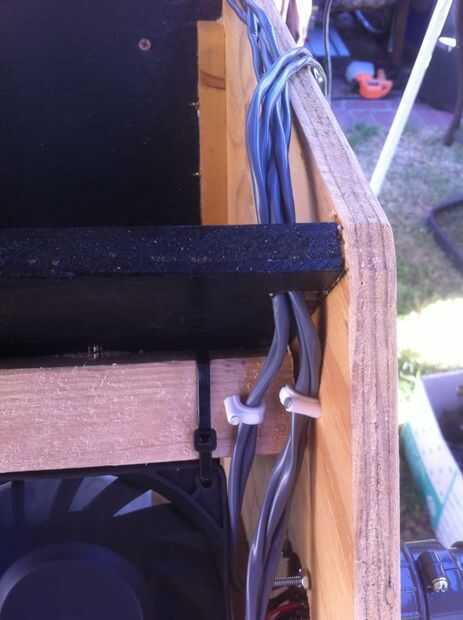

Lo último que queremos es un alambre para golpear un fan y romper una hoja o hacer que dejen de girar y quemar... por lo que vale realmente la pena mantener todo limpio.
Los ventiladores de 12v están cableados de manera similar pero en bancos de 20 porque son solo .15A cada

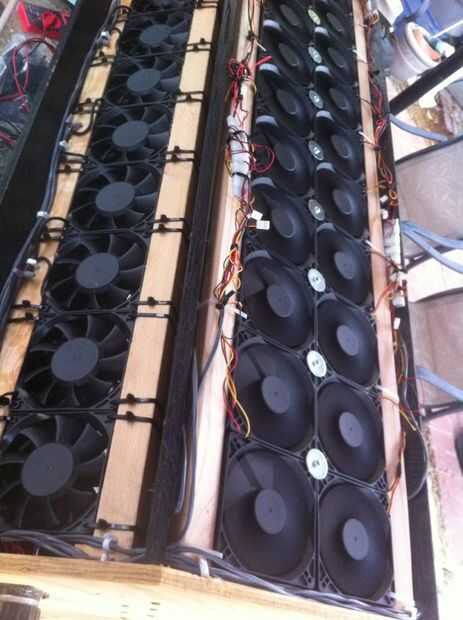

Ahora Apártese y admirar su obra. Usted debería mirar como la última foto de este punto.
Siguiente... Adiciones finales...
