Forma bricolaje: Gibson Echoplex Digital Pro Plus (4 / 7 paso)

Paso 4: Compruebe las conexiones y empezar a soldadura

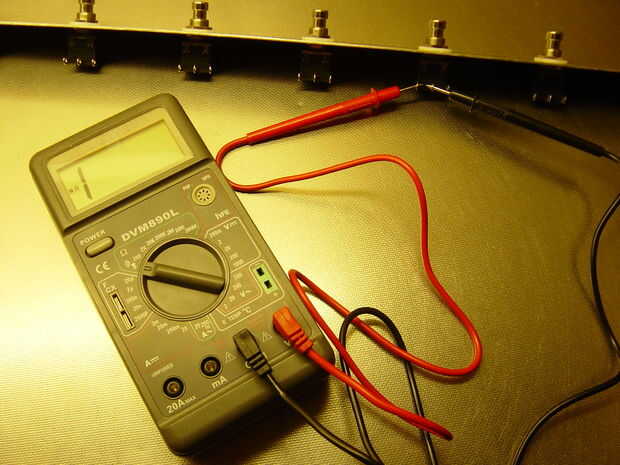

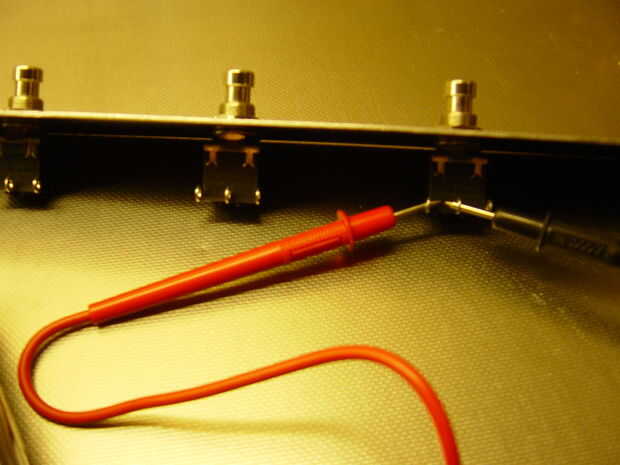

Ahora es el momento para doublecheck los pasadores de los conmutadores para saber que pines le deben soldar en. Los interruptores se son del tipo llamado momentáneo (cierre tipo), que significa que sólo son funcionales como mantenerlos presionados (piensa en sustainpedal para el piano). Esto significa que sólo dos de los tres pernos son los que les interesa, y usted necesita averiguar cuáles. Esto se hace fácil con un multímetro y utilizando la función de pitido (que probablemente encontrará en incluso el multímetro cheapiest). Determinar que pines que en la conexión presionando los interruptores y soldadura tus leads en estos.

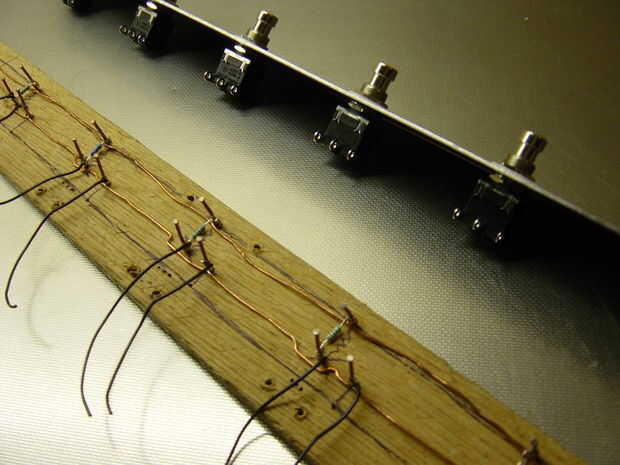

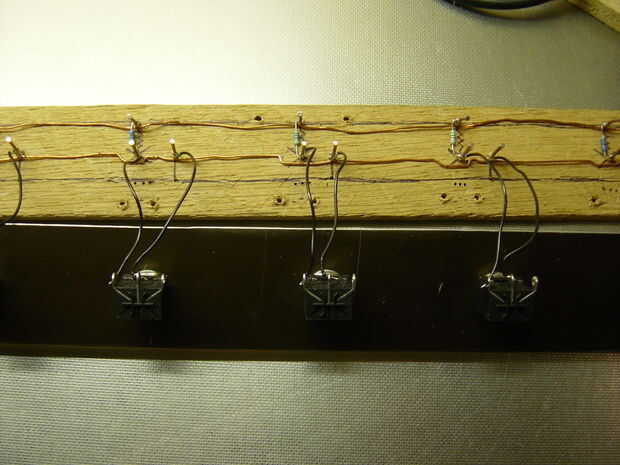

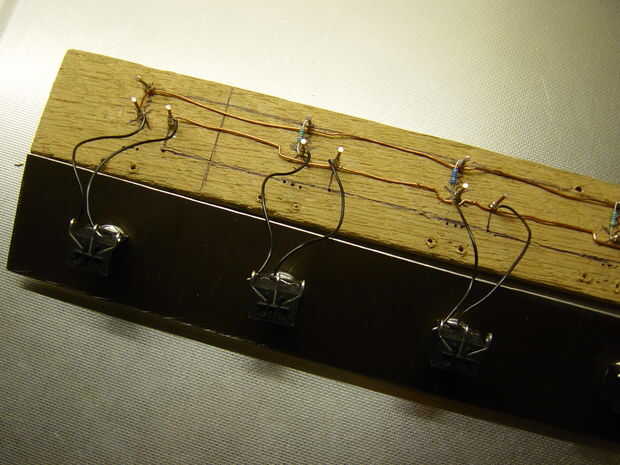

Mirando las imágenes aquí podrá ver cómo se realiza el "circuito". El Echoplex envía un voltaje que golpea todos estos resistores conectados en serie, y obtiene una tensión más baja detrás dependiendo de qué interruptor golpeó (y lo están cerrando el circuito). Basado en esto el echoplex reconoce que salen después de la función.

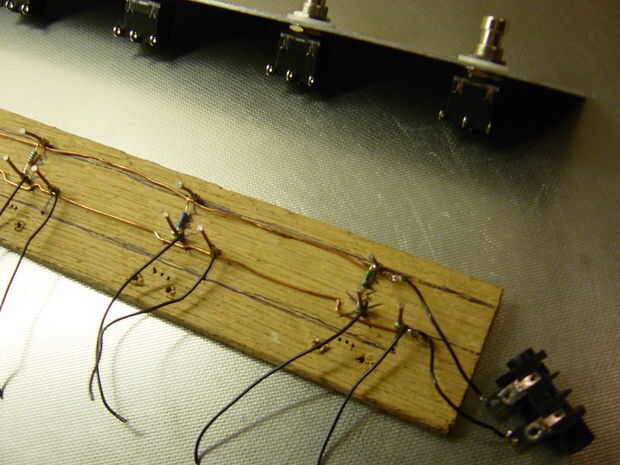

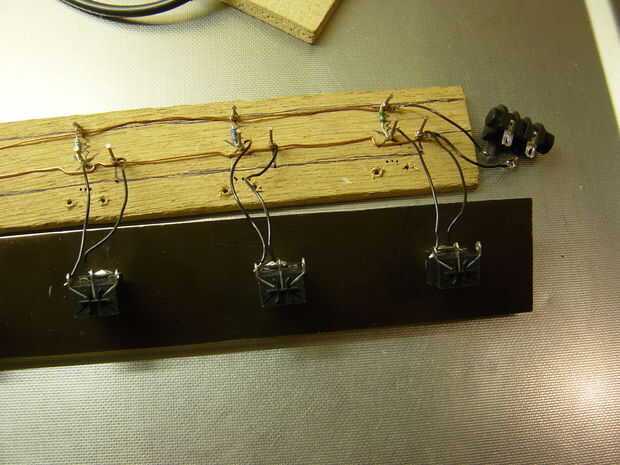

Y como ya tienes tu soldergun caliente ahora, podría seguir adelante y el 1/4" phonojack así la soldadura.
