Paso 2: Modelado tu icosaedro...
.. .bien tipo de. Encontré este modelo en GrabCad escribiéndola en como una búsqueda. Había importado el archivo en mi software favorito de CAD fusión 360.

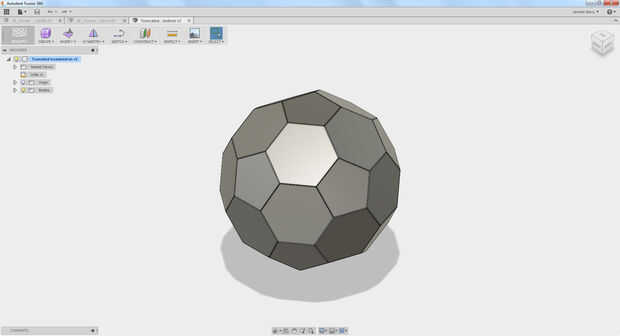

Esta forma es un icosaedro truncado, más conocido en el mundo como un balón de fútbol. Un icosaedro truncado está hecho de pentágonos y hexágonos.
En los pasos tengo una captura de pantalla de cada paso que ilustrará mejor el cómo, pero aquí es el qué hacer.

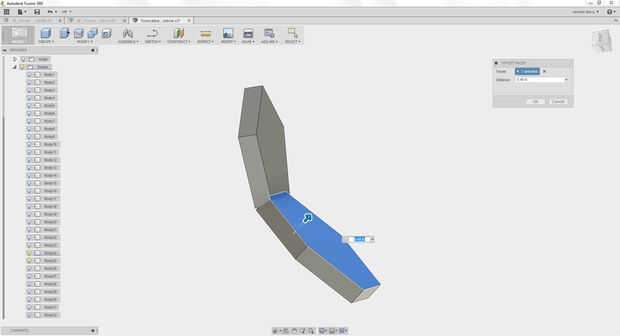

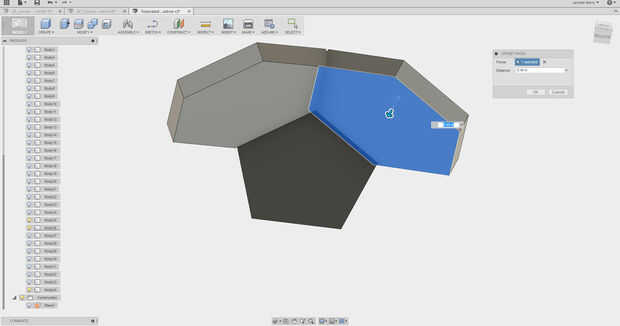

Aumentar el espesor de los planos del grosor de los moldes

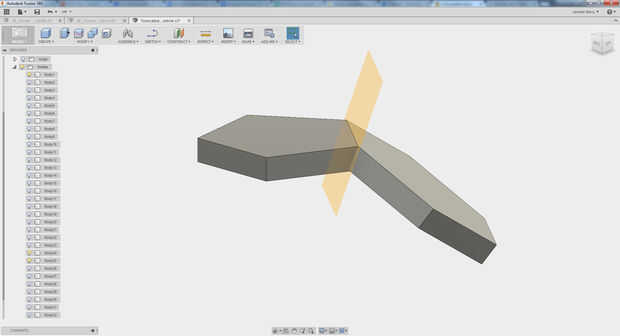

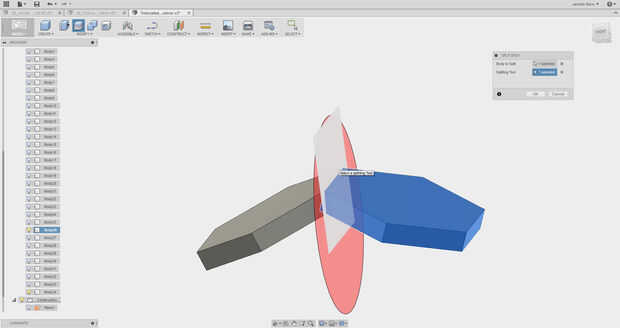

Calcular el ángulo de inclinación entre los bordes y cortar allí

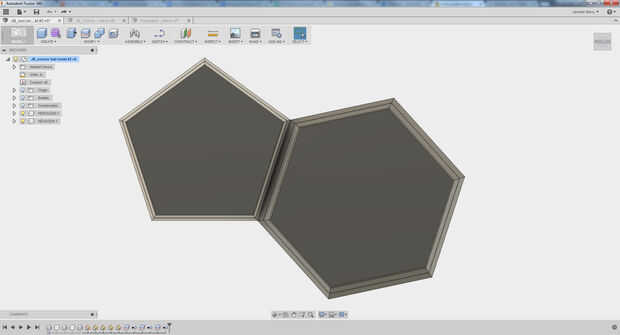

Corte las formas nuevamente por lo que el modelo ha cortado las líneas para que coincida con el grosor de tu MDF.

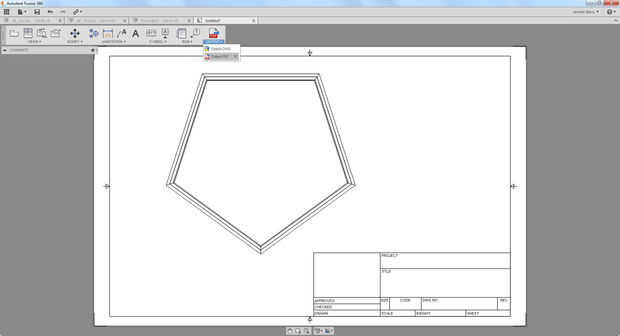

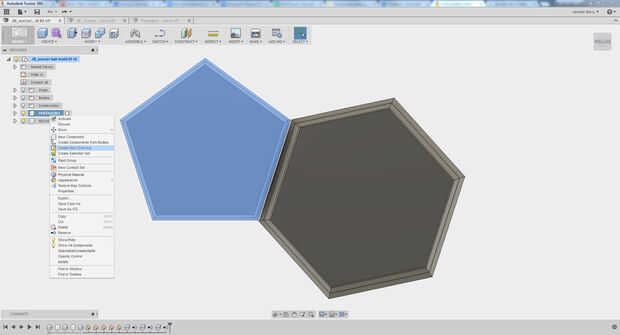

Crear archivos de corte 2D de la herramienta de elección para el corte de las capas, ya sea un cortador láser como he utilizado un router, rompecabezas, etc..
Recuerda que tienes dos moldes diferentes, que usted tendrá que hacer, y así los ángulos de su proyecto no será el mismo.
También, no la muestro aquí, pero ayuda en el modelo para hacer los agujeros para las clavijas clavija. De esa manera las capas no deslizan alrededor y está pegado, sólo tienes que apretar en el eje z.
