Forma libre Arduino (1 / 11 paso)

Paso 1: Piezas y herramientas

Diagrama esquemático se muestra a continuación está compuesto por los componentes mínimos y puede ser utilizado FTDI cable para cargar el bosquejo y el LED se ha conectado al pin D13.

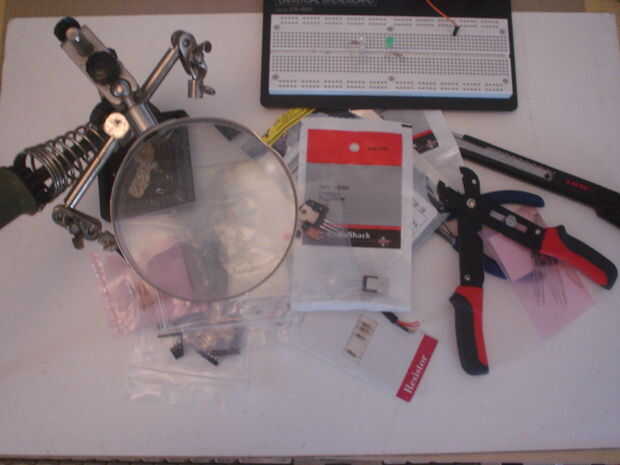

Piezas

Las piezas no son ciertas en este punto, y se ha añadido como lo sería conveniente en el momento.
Por ahora sería por lo menos,

Precargado con Arduino Bootloader, ATmega168/328
Resonador de 16 Mhz,
Resistencia de 10K (Radio Shack #271-1335)
0.1uF condensadores (Radio Shack #272-135)
LED 3mm rojo (Radio Shack #276-026)
Resistencia de 1K (Radio Shack #271-1321)
6 hombre pines (como el conector al cable FTDI para subir el boceto)

Estos son los componentes mínimos para Arduino funcionando.

Herramientas

Las herramientas que he utilizado en este proyecto son:
Soldadura de hierro y la estación de soldadura
Cable de conexión
Cortador diagonal
Pinzas
X-acto cuchillo
Desaislador alambres
SolderSucker
