Forma libre Arduino (2 / 11 paso)

Paso 2: Fuentes de alimentación

Sacó un ATMega168-20PU mi vieja placa de Arduino que ya no utilizan. La Junta todavía funciona correctamente, y que sería más seguro probar con el viejo chip ATmega168 en lugar de utilizar la versión más reciente, es decir ATmega328P.

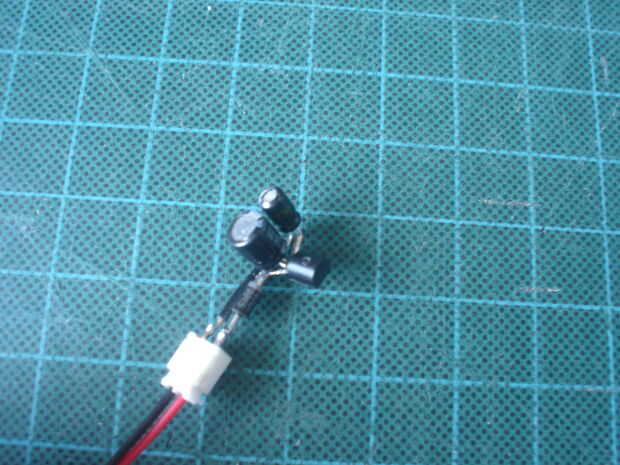

Mi primer pensamiento en este proyecto fue sobre la fuente de alimentación para el microcontrolador. Así que empecé con el regulador de 5V.

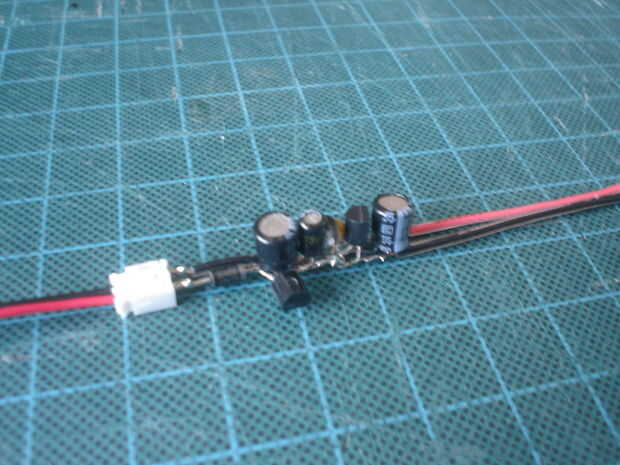

Y continuar con 3.3V regulador. Por soldar los componentes sin utilizar el PCB.

Fuentes de alimentación 5V y 3.3V

Aquí están las listas de parte de 5V y 3.3V reguladores:
0.1uF condensadores (Radio Shack #272-135)
Condensador de 100uF (Radio Shack #272-1025)
Condensador de 10uF

+ Regulador de voltaje de 5V (Radio Shack #276-1770) o (DigiKey #LM78L05CZFS-ND)
+ Regulador de voltaje de 3V3 (DigiKey #MCP1700-3302E/a-ND)
Diodo 1N4001 (Radio Shack #276-1101)
