Forma libre curvas muebles sin moldes / parte 1 (5 / 7 paso)

Paso 5: Probando el concepto / primer intento (fallido)

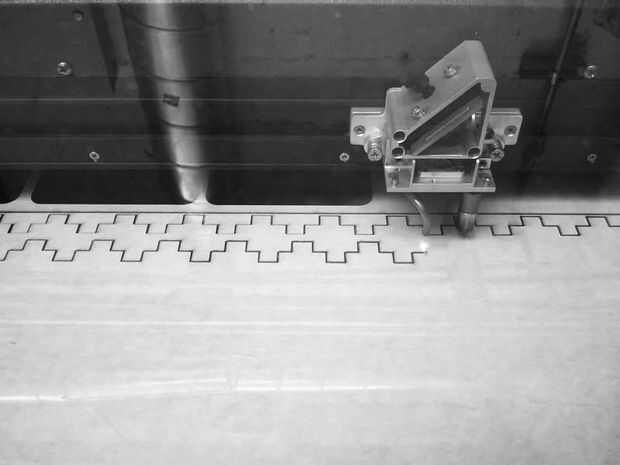

Porque es mucho más fácil de probar el concepto en un lasercutter que un CNC completo, la prueba de concepto es una representación 2D del método final, que se sacó y corte en CNC. Las piezas fundamentales es que estoy cortando sólo líneas ortogonales en el 2D prueba de concepto, que significa que podrían reducirse en principio en el espesor de una pieza de MDF con cortes de perfil o en el bolsillo y una broca recta.

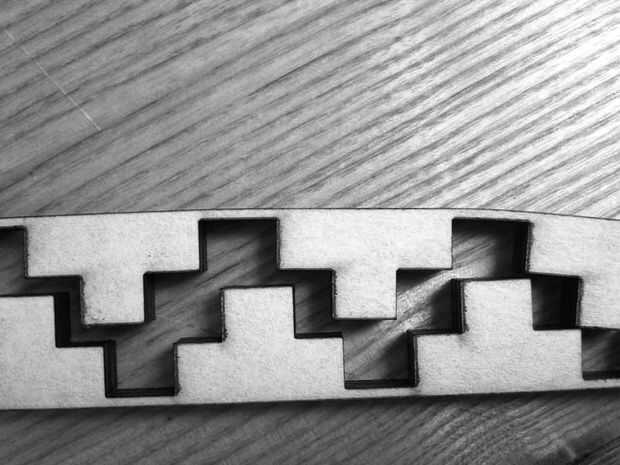

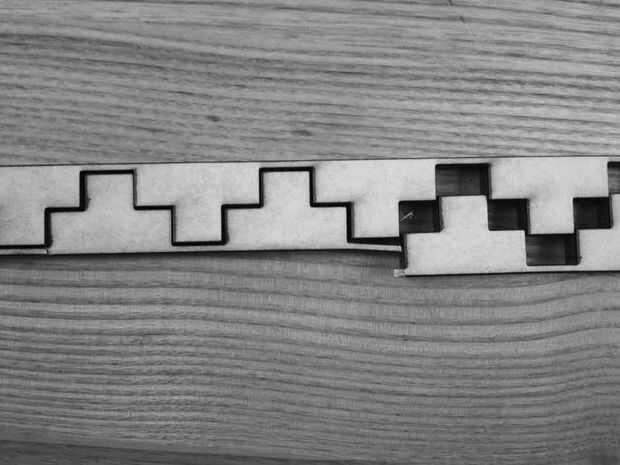

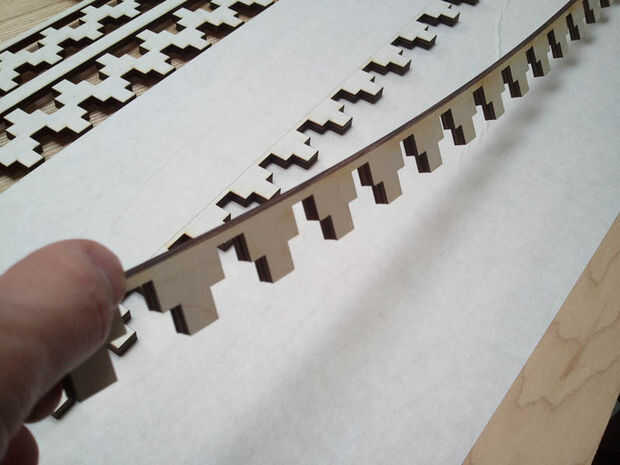

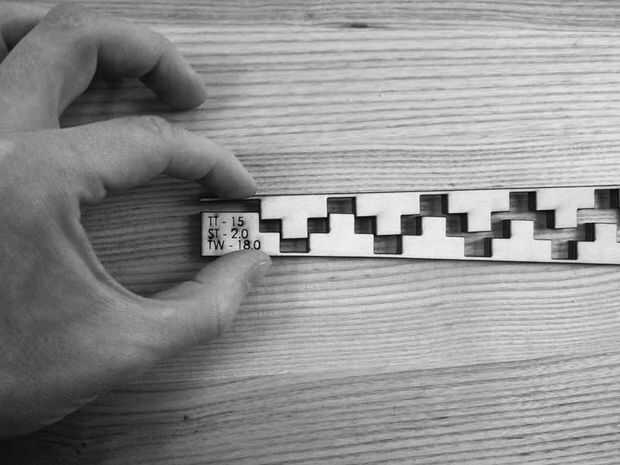

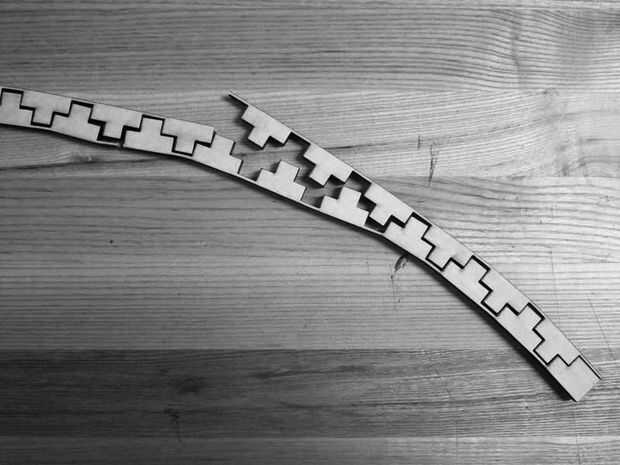

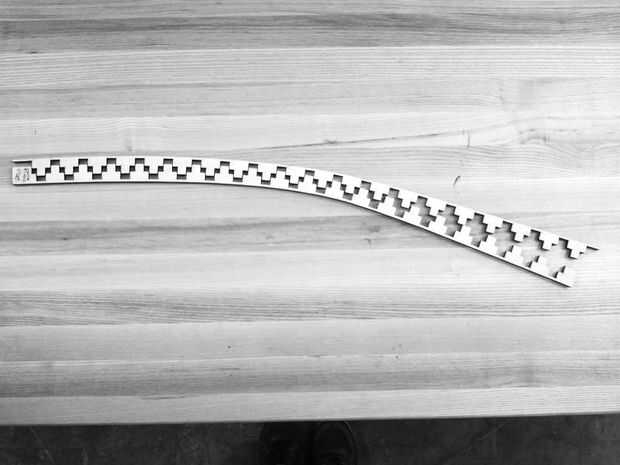

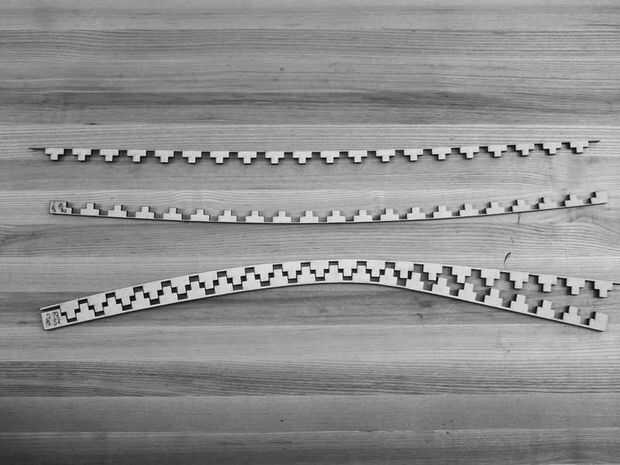

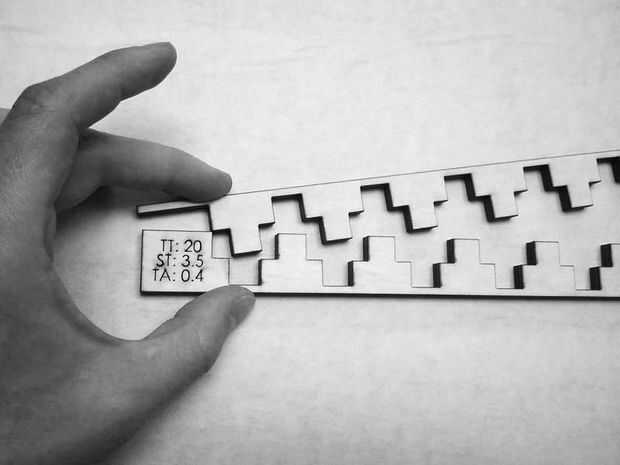

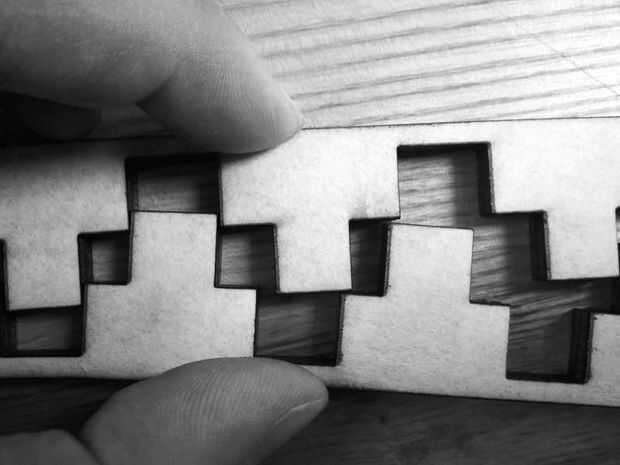

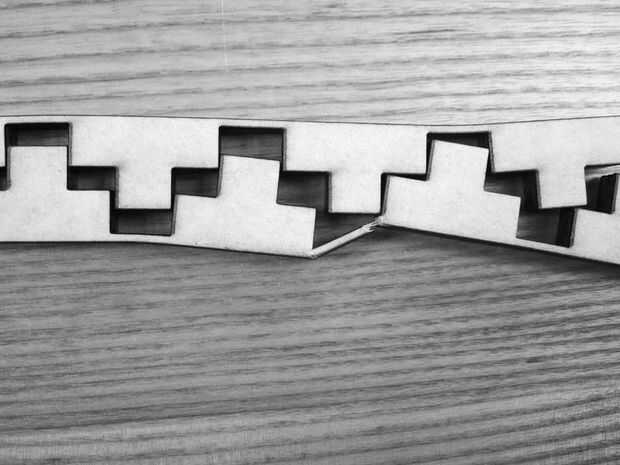

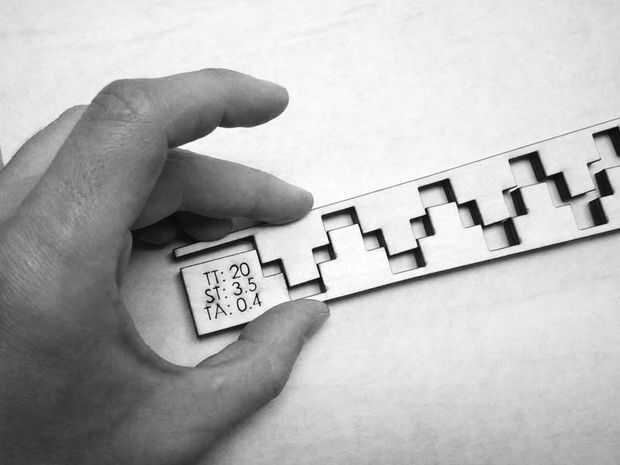

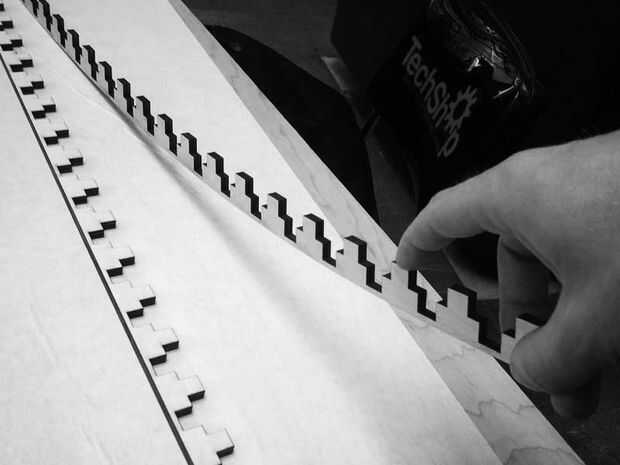

Mis primeras pruebas fueron en madera contrachapada de 1/4". He utilizado la definición de grasshopper que tenía ya que la geometría de zipshape de una curva que hice para la prueba de salida. Intenté un par de respaldo espesores y geometrías de dientes, pero rápidamente golpea una pega. Aunque todos los dientes escalonados podrían encajar en su lugar, la falta de cortes angulares significó que no había forma de los dientes llegar a su posición. Cualquier ángulo en todo mientras que empuja las dos mitades juntas significó un diente sería excesiva estrechez de su cabida, que significó que Asamblea fue bien a través de secciones straight-ish, pero secciones curvas causaron todo para romperse aparte. Esto es un poco difícil de describir. He circundado el problema y anotar en las imágenes de arriba.
