Paso 5: Iniciar el montaje y cableado
Utilice el E6000 para pegar la pieza posterior a la pieza media. Desea una capa muy delgada de la cola alrededor de todo el camino - desea el hueco para ser estancos para el paso posterior de verter resina en, y usted no quiere cualquier E6000 visible.

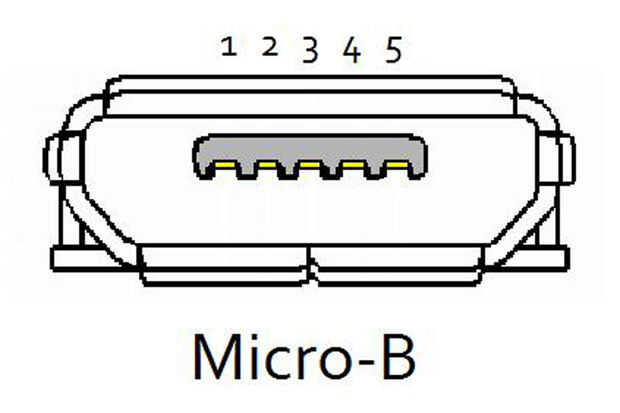

2 pedazos de alambre de magneto en los pines del USB de la soldadura
toma de corriente que corresponden a 1 y 5 en el diagrama. Pin 1 tendrán potencia de 5V del cable USB, y 5 el pin es de tierra. Podrás conectar tu proyecto en cualquier puerto USB o cargador para hacer luz. Si usted decide construir en un microcontrolador, también podría comunicar a él por el puerto USB
Ponga el enchufe USB en él está abriendo en la pieza posterior de ¼" acero y enchufe un cable en ella desde el otro lado. Utilice pegamento caliente para fijar el zócalo y sellar los agujeros en la espalda, teniendo cuidado de no hacer exceso en la zona de enchufe. La idea es hacer cosas estancos para que usted puede verter la resina en el hueco más tarde, pero no accidentalmente pegamento el cable en.
Alambre magneto es alambre que parece de metal desnudo, pero realmente tiene una fina capa de aislamiento. Alambre magneto "Soldable" tiene aislamiento que consigue derretir de a temperatura de soldadura y está hecho de buen metal para soldar. Alambre de Magneto no todos es soldable - tuve algunos de un proyecto de bobina de Tesla que no pegaría para nada cuando intenté lo de soldadura! Asegúrese de utilizar un montón de flujo al soldar el alambre del imán.
2 cables de 3-6" de largo imán sobre cada uno de los LEDS de montaje superficial de la soldadura. Los cables tendrán que llegar de donde se coloca el LED para el "bolsillo" donde estarán las resistencias. Me pareció más fácil doblar un alambre en forma de "u", la base de la "u" de 1/4" más allá de lo LED y de la soldadura de un lado a cada uno de los terminales del LED. Una vez que fue soldado, cortado la base de la U, que sale 2 cables separados soldados en el LED.
Determine cual cable va al ánodo del LED. Puede hacerlo siguiendo las marcas en el LED, o simplemente conectarlo y ver de qué manera funciona (he encontrado a ser más fácil).

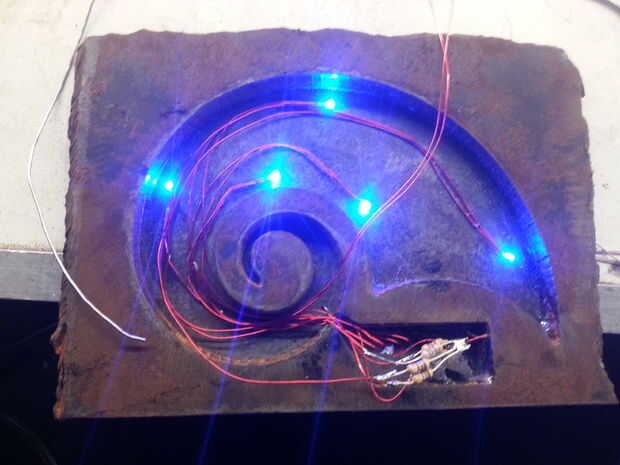

Tomar los LEDs con los alambres y colocar uno por uno donde se desea que en el diseño. Recortar los hilos para que sean solo lo suficiente para conectar en el área de bolsillo. Utilice un poco de pegamento de cianocrilato para mantener cada LED en su lugar.

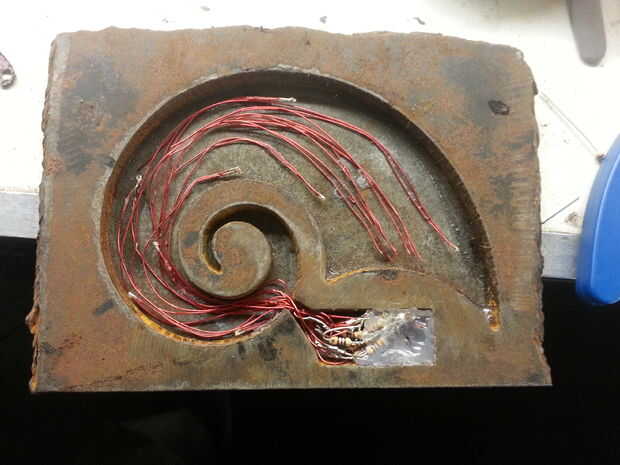

Soldar los cables del LED en el bolsillo-el alambre de anode(positive) de cada uno va a una resistencia, y el otro extremo de la resistencia va al pin 1 del conector USB. Cathode(negative) cable del LED va directo al pin 5 del conector USB. Meter todo en el bolsillo por lo que nada se pega sobre la superficie del metal, pero tenga cuidado de no corta nada. Este paso fue difícil para mí - quiero hacer el bolsillo más grande próxima vez!
