Paso 1: Fase de prototipado
Transistor de la foto

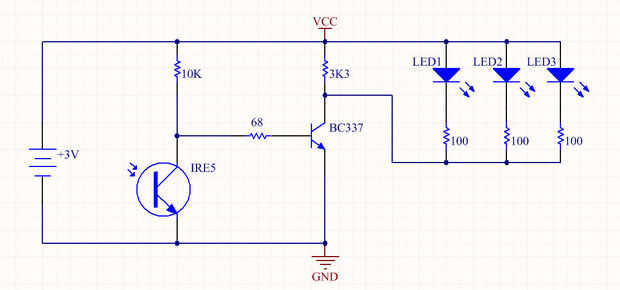

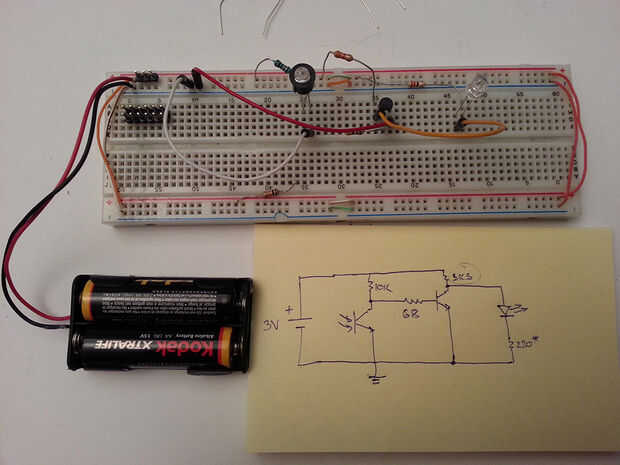

Como se puede ver en el esquema, al transistor de la foto es bajo la luz se enciende, base del transistor NPN está entonces en 0V, por lo que es apagado, y ambos lados del LED están conectados a + 3V (por lo que tiene 0V a través de él) y no se enciende.

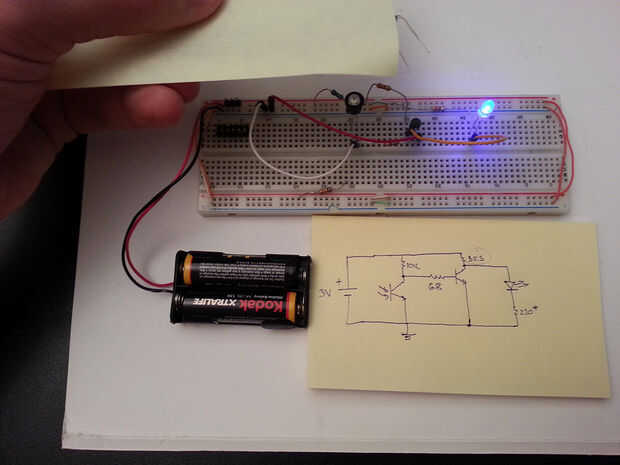

Cuando el transistor de la foto es en la oscuridad (o sombra) esté apagada para que la base del transistor NPN está conectada a + 3V vía 68 ohm y 10K resistencia de pull-up. Ahora el transistor de NPN se enciende y se conecta el cátodo (lado -) del LED a 0V para que el LED a + 3 voltios entre ánodo y cátodo (en realidad en mi configuración a través de un lado de la resistencia y el cátodo) y el LED enciende.
Resistencia LED
Se puede cambiar la resistencia del ánodo a cátodo, no importa en esta aplicación, mientras el ánodo (+ lado) del LED está conectado con el + 3V y el cátodo (- lateral) está conectado al colector del transistor.
También se debe calcular el valor de la resistencia que se necesita para el LED y al agregar más LEDs en paralelo, cada LED debe tener es propio resistor. Así que si añades 3 LEDs debe añadir resistencia 3, uno por cada LED.
Puesta a punto
Tuning del umbral de luz cuando el inicio de LED para iluminar se hace cambiando los valores de las resistencias conectadas a los dos transistores. Puede experimentar con los valores mejor suite sus necesidades pero en mi caso el transistor de la foto que tenía puesta alrededor era que sensible. tenía éter ON o OFF estado casi sin espacio en el medio, con estos valores de resistencias que he conseguido ampliar ese espacio un poco más y obtener algún tipo de fade-in y fade-out cuando lentamente cambios ligeros pero se puede jugar con los valores de resistencia hasta llegar a la que te gusta. :)
