Paso 2: Alambre hasta las bombillas en paralelo
Conectar las bombillas en paralelo
Paralelo es la palabra clave aquí. Conectado de esta manera, todas las bombillas llamar la plena potencia de la fuente y operan a brillo completo. Para efectos de seguridad y especificación de componentes, esto significa que su potencia y corriente será un factor del número de bombillas usadas, en mi caso, 60 vatios (= 4 × 15W) y 1/4 Amp (= 4 × 15W ÷ 240V).
Cortar una longitud corta de tu cable de red, aproximadamente 1'. Este es el pice corto que sobresale de la carcasa. Al final del proyecto, usted este cable hasta el interruptor y luego un pedazo más largo de cable para enchufarlo a la pared.

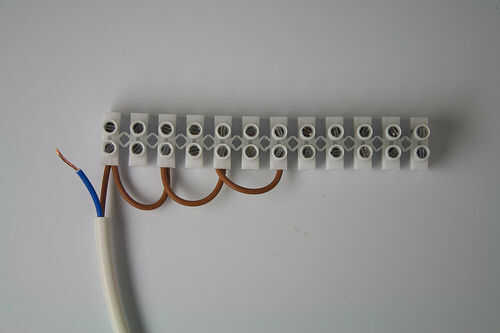

Conecte este cable a los dos primeros bloques a un lado de la regleta (vivo a la izquierda, neutra a la derecha), y luego encadenar cada alambre a bloques alternos, hasta que han cableado suficiente para todas las bombillas. [Ver imagen 1]

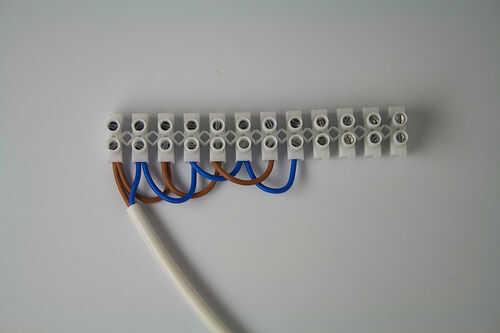

Es más fácil de alambre todos los puntos vivos y luego todos los puntos neutros. [Fig. 2]
Cortar 4 piezas más de flex, uno para cada bombilla, permitiendo un cable un poco más larga para cada lámpara que se colocará más lejos de la regleta instalada. Mina eran aproximadamente 8" a 16" aproximadamente. Alambre cada uno de ellos hasta un sostenedor de la lámpara. [Ver Fig. 3]
Luego conecte cada sostenedor de la lámpara al otro lado de cada par de puntos en la regleta de terminales. [Ver imagen 4]

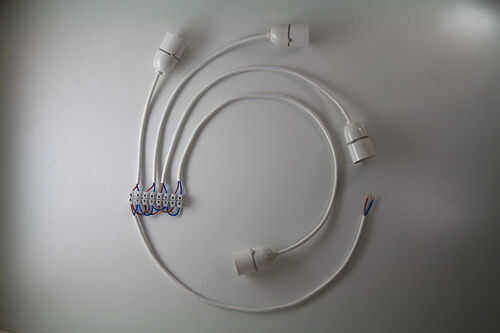

Cuando tengas todas las cuatro lámparas conectadas, está listo para el montaje eléctrico en su placa de sujeción.
