Paso 2: Creación de etiquetas
Comencé a crear etiquetas para todos mis hilos para que sea una brisa cuando llega el momento de conectarlos. Después de que fue adelante y comenzó a colocar algunos de los alambres donde pertenecen.
Consejos:
Etiquetado hace una compilación de proyecto mucho más fácil. A continuación verá la lista de la etiqueta seguida de un esquema del texto de donde van. Yo les etiqueta en términos por lo que son fáciles de entender.

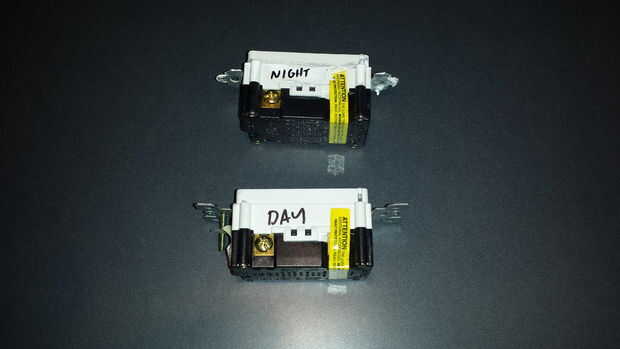

También etiqueta cada salida (noche o día) si está utilizando dos puntos de venta. No si sólo usas uno.
Etiquetas:
Relé #2
Relé #2
Relé #3
Relé #3
#5 del Relais
Relé #6
#7 relé
#8 relé
Cable blanco (cordón)
Cable blanco (cordón)
Cable blanco (cordón)
Caliente/negro (cable)
Caliente/negro (cable)

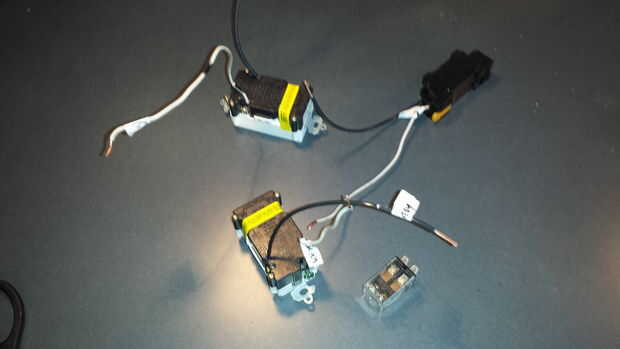

Preparación de los cables de empalme en cada extremo (aprox. 7) y añadir etiquetas. Aquí es un esquema del texto de qué etiquetas van en que cables.
---Las líneas punteadas representan un alambre
Corchetes [] son los puntos de venta
#7 relé---blanco alambre (cable)
#6 relé---caliente/negro (cable)
#5 relé---caliente/negro (cable)
[día]---blanco alambre (cable)
[día]---#2 relé
[noche]---blanco alambre (cable)
[noche]---relé #3
Fotosensor:
Cable rojo - conecte al #8 relé
Negro cable conexión al cable caliente/negro cable de alimentación
Blanco cable de conexión blanco cable cable de alimentación
Bulbos:
Noche bulbo - un cable va al blanco de alambre en el cable de alimentación el otro va a #2 relé
Día bulbo - un cable va al blanco relé cable cable de alimentación y el otro a #3
