Fotocélula Piano (1 / 4 paso)

Paso 1: Nota fabricante

Primera parte

Nota fabricante

PIEZAS

100N condensador-(x6)
10U Capacitor-(x6)
Condensador de 100nF-(x6)
1k resistencia-(x6)
220 k ohmios resistencia-(x6)
Fotorresistencia-(x6)
10 k Variable resistencia-(x6)
Arduino Uno - (x1)
10" por 4" prototipo Junta (X 1)
Chip 555-(X6)
Audio mono Jack-(x6)
Interruptor-(x1)
9V batería-(x1)
Prototipo de escudo para Arduino-(x1)
Prototipo de Arduino Shield-(x1)
Cables-(x6) de puente de audio de 1/8"
Altavoz pequeño con 1/8" cable-(x1)

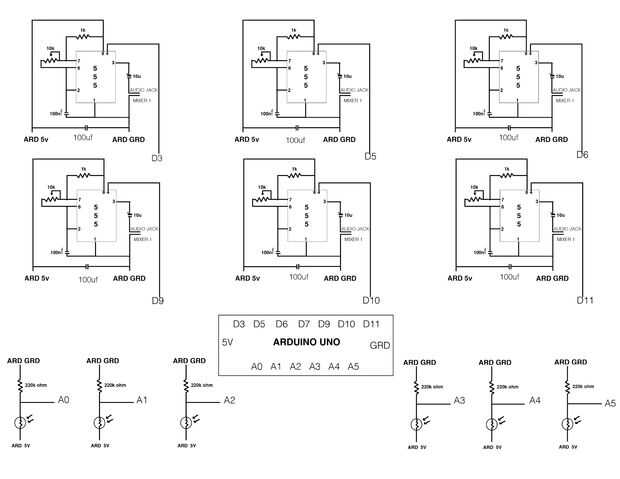

Nota: El condensador de 100nf se agrega que los resistores variables controlan sólo su nota individual. Si no estaban presentes todos los resistores variables control de todas las notas que el circuito sólo tiene un tono.

Soldado todas las piezas de 10" por 4" placa de prototipo. Tenga en cuenta que el control de resistencias de la foto las notas hasta colocarlos en un lugar que sea conveniente para jugar. Use trenzado de alambre y un escudo de prototipo de Arduino para interfaz Arduino a los circuitos del 555.
