Fotografía de alta velocidad con Arduino y CHDK (10 / 19 paso)

Paso 10: Cable del USB

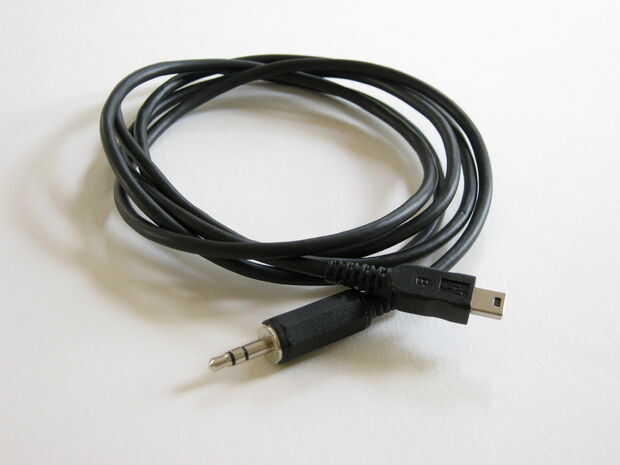

El cable USB conecta el Arduino a la cámara. Comience con un cable USB con conector USB Mini-B en un extremo (la cámara vino probablemente con uno). Determine cómo desea conectar el cable en el Arduino y modificar el final de otro (no el Mini-B) en consecuencia.

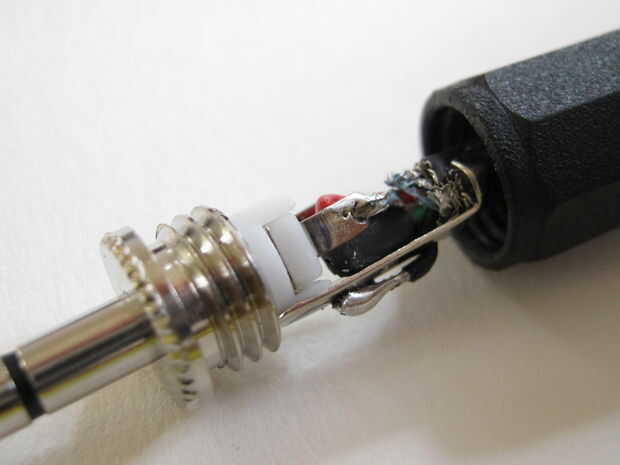

Tenía un enchufe estéreo y jack y decidido a enchufar el cable y el conector para el Arduino. Esto hace que sea fácil de conectar y me impide invertir accidentalmente los contactos. Ver ADVERTENCIA más abajo. Un multímetro es esencial verificar que las conexiones correctas y nada se pone en cortocircuito.

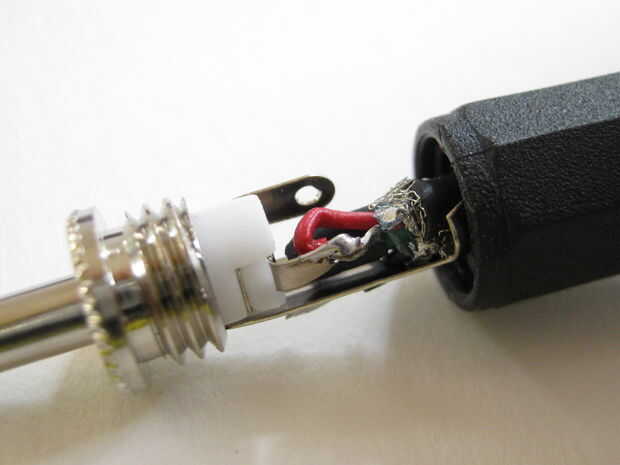

Esta fue una soldadura difícil pero el resultado valió la pena.

ADVERTENCIA Los cables son muy pequeños y es absolutamente importante que llegar a tierra y a la alimentación. La conexión con Arduino debe ser tal que usted (o alguien) accidentalmente no se invierta la clavija. Corriente al revés a través de su cámara...
