Paso 12: láser
Las salidas de Arduino + 5V en sus pines de salida. El laser utiliza (verifica el requisito del voltaje de tu láser) requiere sólo + 3V. El láser recibe la salida de un circuito divisor de tensión que cae el + 5V de + 3V. Usé una resistencia de 47 ohm y una resistencia de 100 ohm a 100 / (47 + 100) * 5 = + 3, 4V que parece estar dentro del rango para mi laser.

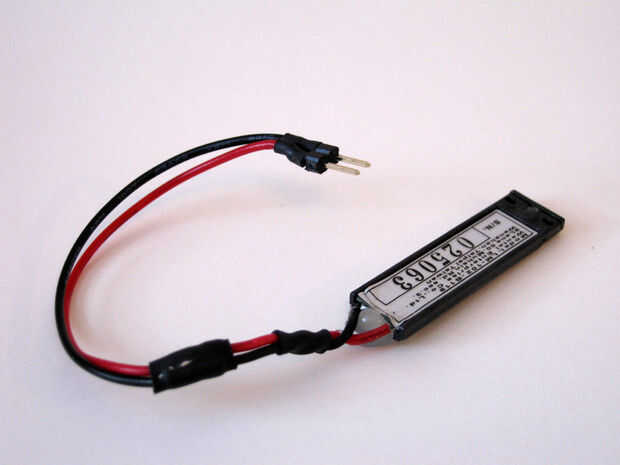

Este no es el laser que terminó usando. La fotografía es de una etapa intermedia en la construcción al que se burló de las partes para probar el sistema. El láser real está incrustado en el Loc-Line en el extremo del brazo derecho.
