Fotografía de alta velocidad con Arduino y CHDK (7 / 19 paso)

Paso 7: Placa de Arduino

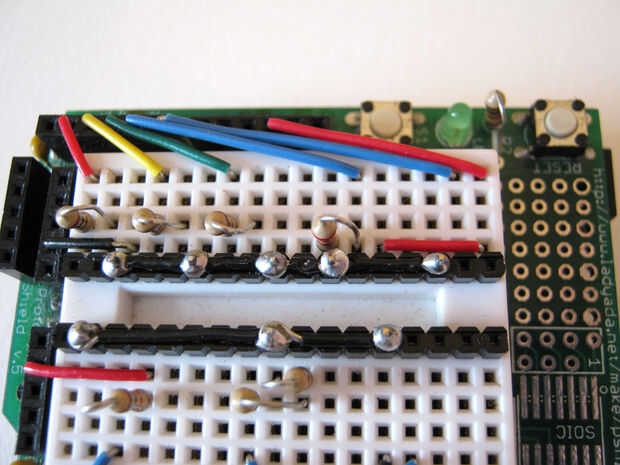

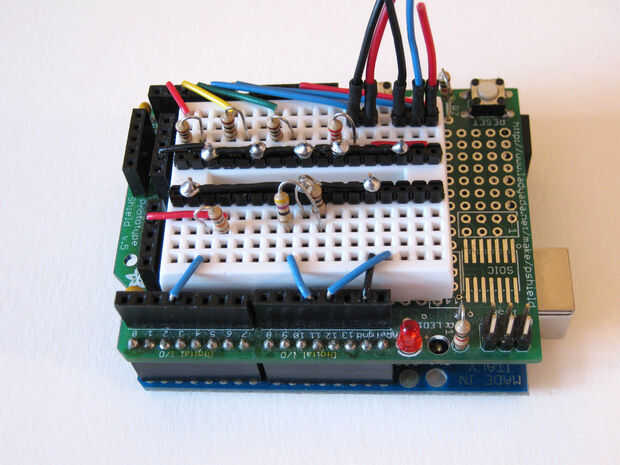

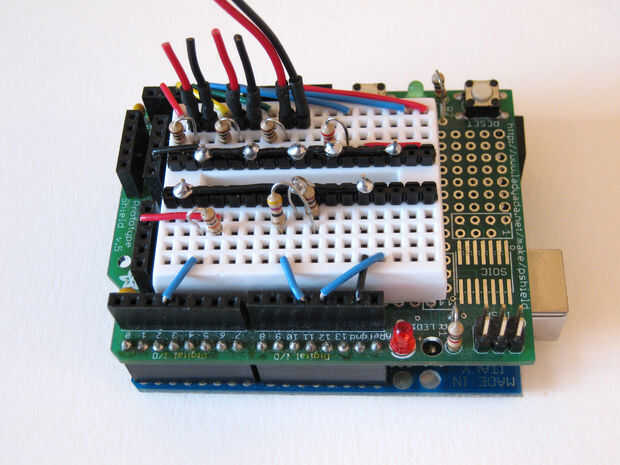

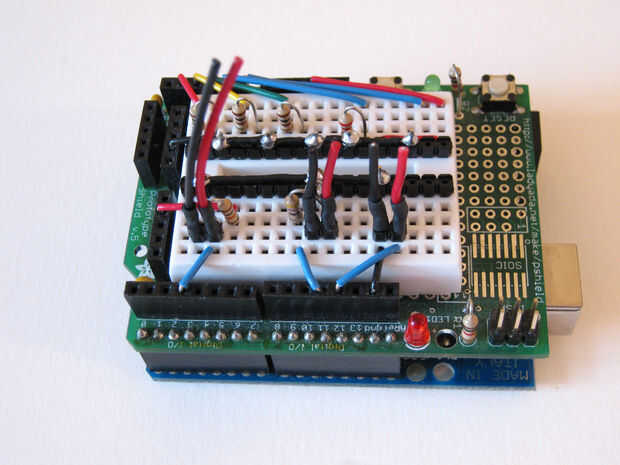

Comenzar a preparar la placa Arduino poniendo hacia fuera los alambres de pines a la placa. Utilicé los cables rojos, amarillos y verdes para los LEDs, azules para señales, rojas para la energía y el negro para la tierra. Tenga en cuenta que hay dos conexiones a tierra y dos conexiones a la energía. Para una visión más clara de las conexiones, consulte el esquema.

Al mismo tiempo diseño los cables, puesto en las resistencias para los LED, la resistencia de pull-up para el interruptor, la resistencia única de la LSR y las dos resistencias para el divisor de tensión para el láser.

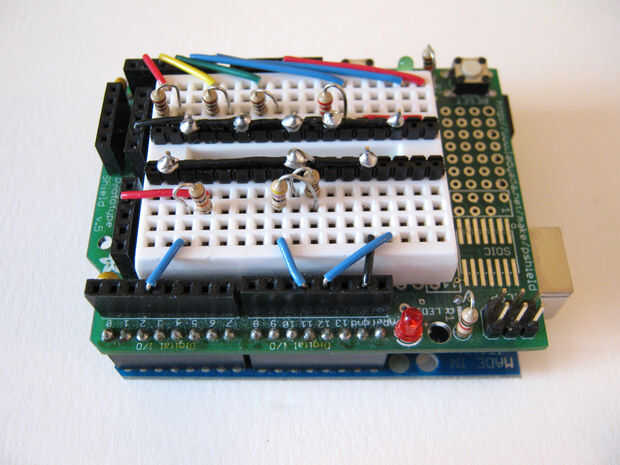

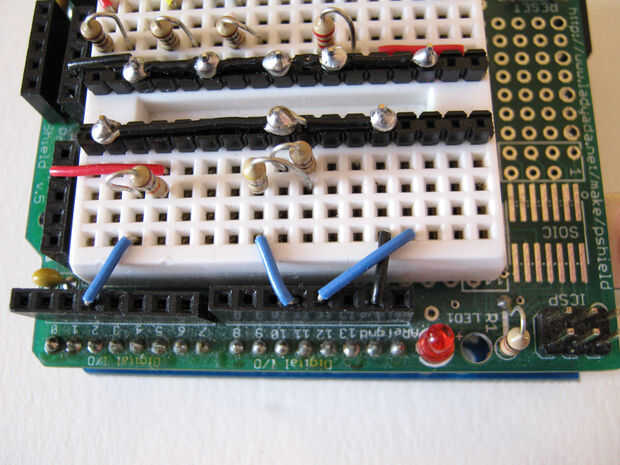

En la segunda y tercera foto, pongo el pin headers para marcar las ubicaciones de los distintos componentes. Tenga en cuenta que el jefe del perno del laser no es correcto en el tercer cuadro.

Nota Debido a la orientación de la placa Arduino en el recinto y la ubicación de los LEDs, utilicé tres pines de entrada analógicas para los LEDs. Se configuran en código digitales pins.
