Paso 1: Comprensión de la electrónica
Si usted está interesado en la construcción de este mismo definitivamente disfrutará de comprensión es lo que un "tablero de Arduino". Básicamente, su un Arduino con la mínima cantidad de componentes para que funcione. Así que no te los conectores ni el extra "magia" que viene con las placas Arduino. Esto hace muy barato para construir sus propios proyectos de Arduino basado a expensas de la facilidad de uso. Subir el código a una placa Arduino no es tan fácil como programar un Arduino regular.
Aquí es cómo funciona el circuito en términos del laico:
Conectas tu cámara y su flash al circuito para que pueda tomar una foto sin su intervención. Hay un tripwire láser como los que se ven en las películas donde el ladrón intenta robar los diamantes de un museo. Por ejemplo, que configurar el láser por encima de la abertura de un vaso que contiene agua. Cuando le cae un cubo de hielo el circuito disparador de la cámara y el flash y tomar una foto en el momento exacto de la presentación. Si lo utiliza de esta manera, se estaría utilizando el láser y una fotocélula para detectar el cubo de hielo pero hay otra manera que usted puede utilizar este circuito. Puede olvidarse del láser y ajuste el umbral de micrófono para que cuando haga un ruido fuerte (como golpear un vidrio con un martillo) dispara el flash y la cámara.
El circuito de
He incluido un PDF con los esquemas de circuito en caso de que el JPG no es lo suficientemente legible. Allí podrás encontrar todas las piezas necesarias. Nota que como electrónica hay no piezas de lujo y todo lo que necesites será capaz de obtener de SparkFun o Adafruit.
Aparte de los componentes electrónicos necesita dos cables extras que puedes comprar en su tienda de fotografía de elección. Estos cables son los cables flash disparador y obturador alejado liberar de la cámara. Ambos dependen de lo que las marcas le uso pero todos funcionan de la misma. Nota que usted tendrá que cortar estos cables así que asegúrate de comprarlos más barato posible. No hay datos de imagen pasan a través de estos cables sea la calidad de imagen no depende de su calidad.
Cámara remota
Usted tendrá que conectar la cámara remota al circuito pero ya que el cable tiene un conector muy específico, necesitará cortar e instalar a un jack de audio de 1/8 de pulgada en su lugar. Eso es lo que elegí pero por supuesto puede utilizar algo más. En mi caso estoy usando una Canon 7D, que cuenta con un conector muy bizzare (N3) que usted no puede comprar estar solo así que tuve que comprar este disparador barato en eBay. Después de partir el cable terminará con dos nuevos cables. Uno tiene un conector de audio de 1/8 de pulgada en un extremo y el conector N3 en el otro. El otro cable tiene el botón disparador remoto real en un extremo y cables pelados en el otro (que Atornille directamente a los bloques de terminales de los circuitos.
Flash remoto
Esto es extremadamente simple. Toma el cable remoto de tu flash y conecte un conector de audio de 1/8 de pulgada en el otro extremo. Estoy utilizando un disparador remoto Phottix Strato II que realmente tiene un conector de 1/8 de pulgada, así que en mi caso tomé algunos cable repuesto altavoz genérico que tenía alrededor y soldar un conector de 1/8 de pulgada en cada extremo.
Piezas
Excepto el cable disparador Cámara ya tenía todas estas piezas alrededor de cuando hice este proyecto. Muchas de ellas me compré otro proyectos, algunas individualmente y otras en a granel. Sugerimos comprar este material a granel (si estás en esta afición por supuesto) de fabricantes chinos que venden en eBay. En mi experiencia los métodos de envío son lentos pero son mucho más baratos que comprar solo artículos localmente. Dicho esto, a veces es muy difícil de encontrar lo que buscas si no sabes el número de pieza o alguna Descripción técnica. Con esto en mente, voy a incluir una lista con los precios (a partir de hoy) y enlaces a las tiendas en línea popular. No podrían ser el más barato alrededor pero comprar a través de las tiendas le garantiza productos de calidad, excelente servicio al cliente y buena comunidad foros de apoyo. Ningún vendedor de eBay puede superar esto!
1 x Serial activado 16 x 2 LCD - rojo sobre negro 5V (opcional) $24,95
https://www.Sparkfun.com/products/9394 Esta es por lejos el más caro parte de todo y sin embargo, es totalmente opcional. En el panel LCD (lo siento pero no tengo cerca hasta fotos de esto), verá la configuración de umbral y retardo de audio. Eso es todo. Pensé que iba a usar esto más pero en la práctica no miro esto en todo. Simplemente ajustar los potenciómetros de ajuste con un mínimo de ensayo y error me tiene en la configuración perfecta en menos de 2 minutos.
1 x elemento piezoeléctrico (opcional) $1,50
https://www.Sparkfun.com/products/10293 Una vez más, esto hace un zumbido suave cuando usted armar el circuito. Da una confirmación audible que el circuito está en modo armado, pero eso es todo. Hace un ruido diferente cuando el circuito está en modo de generador de audio.
2 x Audio Jack 3,5 mm $1,50
https://www.Sparkfun.com/products/8032
1 x SparkFun Electret micrófono Breakout (opcional) $7,95
https://www.Sparkfun.com/products/9964 No es necesario el micrófono si sólo va a utilizar el láser se dispara el mecanismo. Incluso si utiliza el micrófono, ou no necesariamente tienen el desbloqueo de SparkFun para esto. Cualquier micrófono hará aunque probablemente tendrá que añadir un condensador y una resistencia a utilizar con este circuito (alguien más experimentado en electrónica puede ser que necesite para confirmar esto). SparkFun vende la pieza micrófono sin el desglose también creo por mucho menos dinero. Pero otra vez, yo no soy particularmente claro cómo utilizar el micrófono sin la placa manera Google alrededor para una respuesta.
1 x ATmega328 con Arduino Optiboot (ONU) $5,50
https://www.Sparkfun.com/products/10524 Si ya tienes un Arduino (cualquier tipo) no necesita esto, pero como se puede ver es mucho más barato. Tenga en cuenta que esta programación será un poco más difícil si no añadir algunos encabezados adicionales en la tabla y utilice un cable FTDI. Siempre puede programar el chip de tu Arduino, tirando de él hacia fuera y luego empujándolo en el circuito.
2 x 4N35 Optoisolator $2,17 para 10 unidades
http://www.eBay.com/ITM/10pcs-4N35-DIP6-FSC-Optoc...
Aquí son muy importantes para proteger tu equipo de fotografía. Usted pasó mucho en la cámara y su flash que algunos eléctrico snafu dañarlos. Utilizando estos Optoaisladores usted es realmente separando su equipo de su circuito así que incluso si hay un pico en nuestro circuito no dañará ni la cámara ni el flash.
2 x Trimpot B10K con perilla $0,95
https://www.Sparkfun.com/products/9806
2 x LED (cualquier tamaño) ~$0.35
https://www.Sparkfun.com/products/532
Resistencias y condensadores
Usted necesitará un montón de estos y la mayoría de kits electrónicos vienen con un buen surtido. Si no tienes ninguno entonces no ir comprando sólo las que necesita para este proyecto. Creo que será mejor conseguir un kit hecho de antemano. Estos durarán mucho tiempo y tendrás casi cualquier valor de resistor/capacitor que necesita. Aconsejamos que mires en los kits vendidos por Joe Knows. http://www.joeknowselectronics.com/
fotocélula de x 1 $2,22
http://www.digikey.com/Product-detail/en/0/PDV-P5...
Las fotocélulas más comunes son muy pequeñas para este proyecto. Usé uno (la puede ver en las fotos) y luego lo lamentó. La razón es que usted tendrá que apuntar un laser a la fotocélula. Si la celda es demasiado pequeña, una pequeña protuberancia en su circuito, célula, configuración y su circuito ya no activará las fotos. Sostuve mi laser con masilla y todavía después de algunos minutos la masilla lentamente cambian de forma y el láser perdería la fotocélula. Fuertemente sugiero que comprar una fotocélula grande como el del enlace que proporciona ya que hará que trabajar con este mucho más fácil.
diodo de láser x 1 $5,95
https://www.Adafruit.com/products/1054 Mina compré de un vendedor chino por $1 pero cualquier láser hará muy bien. Hice pruebas mínimas con una linterna enfocada y funcionó también pero con 100% fiabilidad como el láser no.
2 x bloque de terminales - 2-pin 3.5mm $2,95 por 5 unidades
https://www.Adafruit.com/products/724 Yo uso mucho estos bloques de terminales. Otra vez, no necesita utilizar este modelo en particular y puede incluso omitir estos en conjunto (y soldar los cables directamente a la placa soldable).
2 x bloque Terminal - 3,5 mm de 3 pines $3,95 para 5 unidades
https://www.Adafruit.com/products/725
regulador de voltaje lineal de 1,5 a 1 x 5V 7805 $0,75
https://www.Adafruit.com/products/2164 Desde que estoy usando un regulador de voltaje con seguridad puedo encendido este con fuentes de alimentación que van desde 7 a alrededor de 23 voltios y el regulador se asegurará de que el circuito es una fuente constante de alrededor de 5v.
1 x DC Power Jack/conector de barril $1,25
https://www.Sparkfun.com/products/119 Me gusta este barril mucho ya que permite que el circuito de alimentación con un adaptador de corriente o baterías.
Hook-Up Wire - surtido (núcleo sólido AWG 22) $16,96
https://www.Sparkfun.com/products/11367 Otra vez, conexión cable costes alrededor $3 por rollo y si estás leyendo esto entonces ya tienes algunos más probable pero si no este paquete tiene diversos colores y es de buena calidad.
1 x 830 Atar-punto protoboard soldable con carriles de alimentación $6,50
http://www.Amazon.com/GP/Product/B003WLJZMI Antes de comprar esto Asegúrese de que usted extienda su prototipo y medir bien. Mina ajuste increíblemente apretados en este y me arrepentí de usarlo. Dicho que me encanta breadboards que tienen buses de energía como salva de tener que soldar toda la potencia y las conexiones de tierra (y por supuesto, puede utilizar los autobuses para lo que quieras aunque en este proyecto que es lo que he utilizado para).

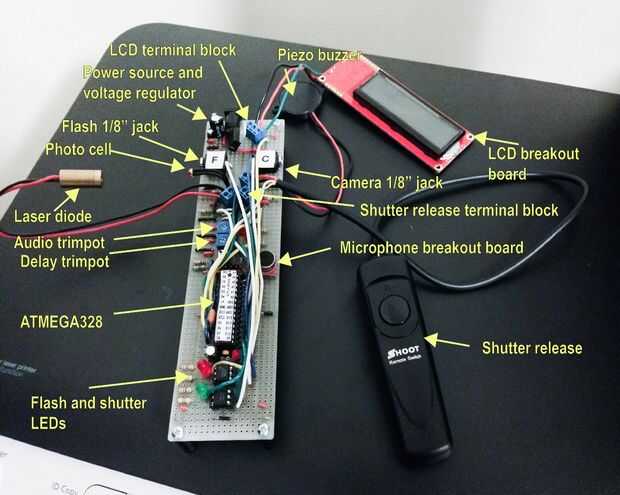

Construir el circuito
Antes de intentar soldar todo en forma permanente la manera toma su tiempo para construir cada componente en un protoboard primero. No insisto en esta suficiente. Esto le permitirá probar y asegúrese de que todo está funcionando correctamente. Si algo no funciona entonces tal vez hay un problema con lo que has puesto, algo que desordenado al escribir los esquemas, o tal vez el problema radica en una pieza defectuosa. La mejor manera de depurar problemas es ir poco a poco y probando cada parte por separado. Se puede hacer si se construye de una vez. Un buen efecto secundario de tomar el tiempo para construir y probar cada parte por separado es que al hacerlo usted será familiarizarse con el circuito y probablemente modificar algo a tu gusto. Tal vez no necesita algo que puse en mi circuito o tal vez gustaría tener otra funcionalidad.
Nota: Hay un pequeño error en los esquemas sino únicamente en la versión de la imagen en Instructables. El PDF descargable no contienen este error. El LED1 y LED5 fueron colocados incorrectamente.
