Paso 5: montaje

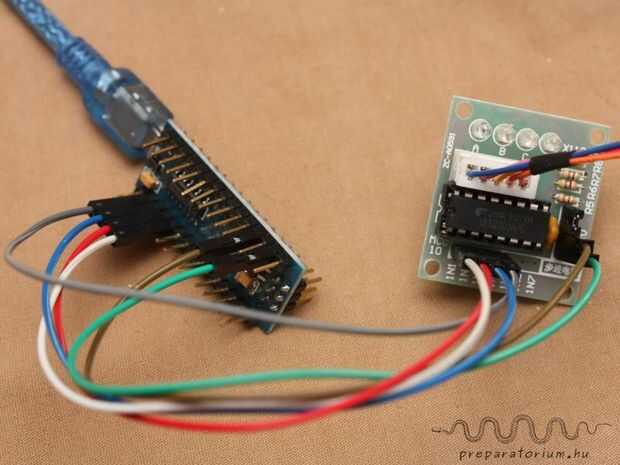

1. conectar el controlador del motor con el motor paso a paso y el Arduino Nano:
El controlador y el motor paso a paso pueden unirse fácilmente con la ayuda de un enchufe. Según el gráfico debajo de cables de puente Conecte el programador y los pines de Arduino:
Arduino Nano | Controlador
5V | +
TOMA DE TIERRA | -
D8 | IN1
D9 | IN2
D10 | IN3
D11 | JNW

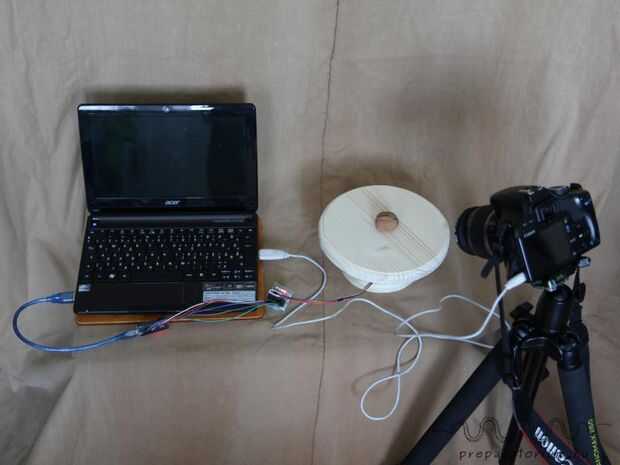

2. conectar el Arduino Nano al ordenador:
Conectar el Arduino al ordenador con un cable de datos usb. El Arduino botas en unos segundos y listo para usar.
3. conectar la cámara al ordenador:
Después de configurar la cámara (diafragma, velocidad de obturación, etc...), conéctelo al ordenador con un cable de datos USB. En caso de que el sistema operativo se monta la cámara, tienes que desmontar manualmente.
