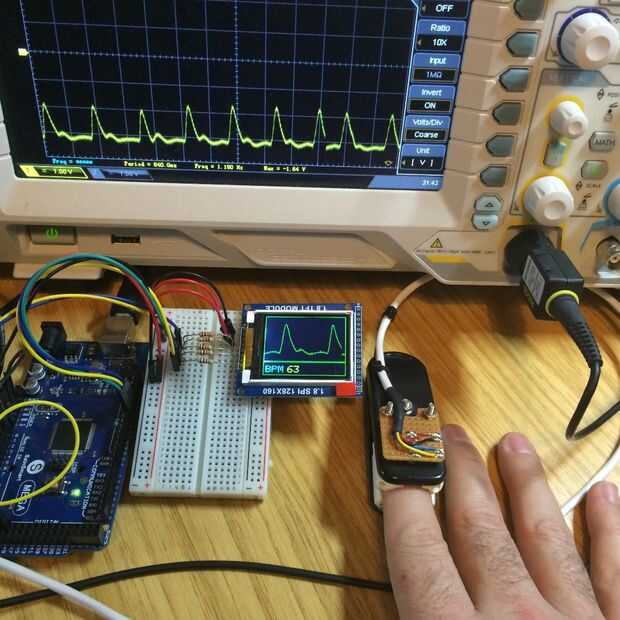

Este Instructable documenta cómo crear a un simple pulsómetro con fotopletismografía en un fototransistor IR vía transmisiva absorción utilizando el Arduino para procesar los datos pulsátiles y mostrar resultados en directo a través de una pantalla TFT.
Para utilizar el código fuente y crear el necesario circuito necesita una comprensión razonable de la electrónica, conocimiento de Arduino, un multímetro y algo de paciencia.
El diseño ha sido optimizado para trabajar con fácilmente obtenible 'fuera de la plataforma' comercial partes y re-purposed casa artículos y da resultados razonables.
Necesita las siguientes piezas;
- Arduino Mega 2560 (de SainSmart)
- 1 viejo Perchero como el representado en la imagen en el paso 2: el Sensor de
- 1 1.8 SPI 128 x 160 TFT módulo. Tengo mina de £2,79 de ebay. Aquí; http://www.eBay.co.uk/ITM/1-8-serial-SPI-TFT-LCD-Module-display-PCB-Adapter-POWER-IC-SD-socket-128x160-/381339124956?hash=item58c99544dc:g:mqcAA0SwjvvvsM13
- 2 TL072 FET OpAmps
- 1 Transistor de Darlington NPN T121
- 3 de diodos 1N4148
- 1 diodo de Zener de 3v3 BZY88C
- 1 fototransistor BPW96B
- 1 TSAL6400 940nm IR 5mm Led
- 1 condensador de 1uF cerámico
- 2 de 4.7uF condensadores electrolíticos
- 1 condensador de cerámica de 22pF
- 1 condensador de cerámica 22nF
- 1 condensador cerámico 10nF
- 1 de 50K 10 gire el potenciómetro
- 3 de 4K 7 resistencias
- 4 resistencias de 10R
- 2 resistencias de 7R5
- 1 de 1M 0 resistencia
- 1 de 3K 9 resistencia
- 2 resistencias de 10K
- 1 resistencia de 100K
- 5 de resistencias de 1K
- 1 resistencia de 220R
Que no sea el Arduino Mega 2560 (Genuino), Perchero y la exhibición TFT, he comprado todas las piezas de FARNELL en el Reino Unido.
.
ADVERTENCIA: El información contenido en este documento es únicamente para información y no se debe confiar en para frecuencia cardíaca precisa seguimiento en una clínica o en cualquier otro entorno.
