Fotorresistores (1 / 12 paso)

Paso 1: Hojas de datos y explicación

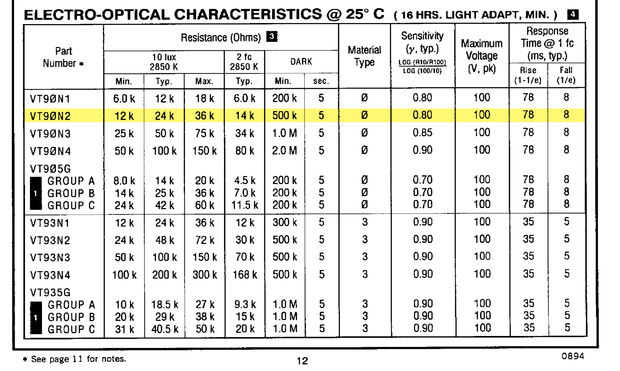

Hay un montón de fotorresistores diferentes, algunos de ellos tienen diferentes valores de resistencia a lux diferentes niveles. Hemos utilizado el que viene con el Arduino Starterkit fotorresistores, bruja es la VT90N2 y la hoja de datos que sigue con él (http://arduino.cc/documents/datasheets/LDR-VT90N2...

Hemos marcado lo que se aplica para el fotoresistor que estamos utilizando.

Dice:

La resistencia de la fotorresistencia, cuando se exponen a 10 LUX, suele ser de 24 kΩ, pero puede variar de 12kΩ de min a max 36kΩ. Eso no significa que 10 LUX es la lectura más brillantes, a un punto donde mida.

En la oscuridad, la resistencia de 0 LUX será 500kΩ.

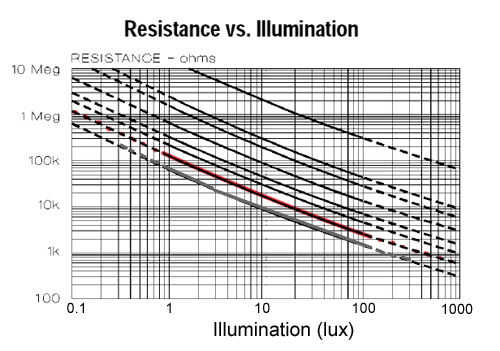

De que la información se puede hacer un gráfico como el de la imagen. Hemos marcado la línea de nuestro sensor rojo. Muestra cuánta resistencia normalmente obtendrá en los diferentes niveles de brightness(LUX).

Respuesta en diferentes colores:

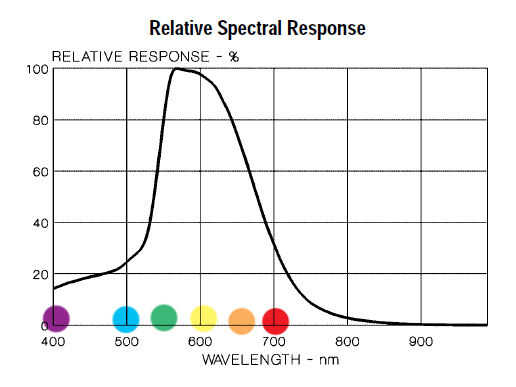

Fotorresistores, particularmente el CD células comunes que usted es probable encontrar, no son sensibles a la luz de todos. En particular tienden a ser sensibles a la luz entre 700nm (rojo) y luz de 500 nm (verde). En la tabla de respuesta espectral relativa puedes ver los colores que los fotorresistores responden más a.

Esta información y algunas de las fotos son de: https://learn.adafruit.com/photocells/overview
