Paso 3: VHDL/Verilog usuario módulos

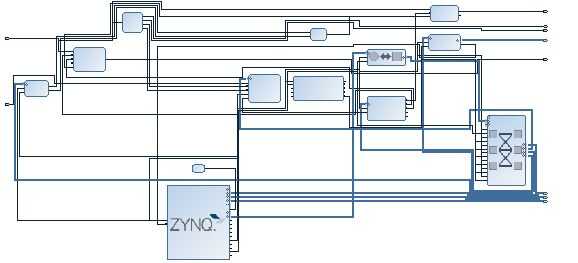

Puede escribir sus propios módulos y añadir esto a tu diseño. Es muy fácil de hacer, sólo en configuración IP debe agregar su repositorio. Si agregas el repositorio debe haga clic derecho y seleccionar Agregar IP. Encontrar tu IP y agregar a su diseño. En mi diseño he creado un montón de módulos. Los más importantes son:
-módulo de temp_meas que recibe datos del sensor de temperatura digital - DS18B20, ahora tengo que
-Módulo medición que analiza pulsaciones del optoacoplador y enviar datos de medición de FPGA a brazo,

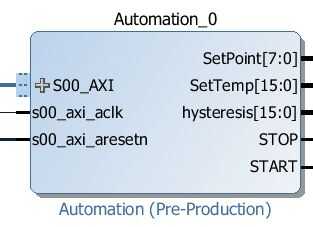

-Módulo - esto es salida del microprocesador - podemos establecer los valores de ancho de pulso, histéresis y temperatura para el bloque de histéresis del brazo,
-Histéresis bloque (sólo simulada!) - control de la calefacción.
-Motor_control - que genera la señal PWM a la salida según el valor tiene de entrada - el valor del bloque de la automatización.
