Paso 2: Configuración del circuito

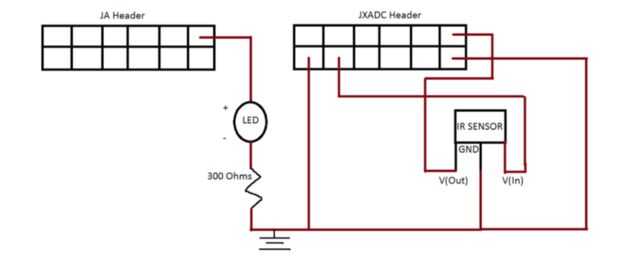

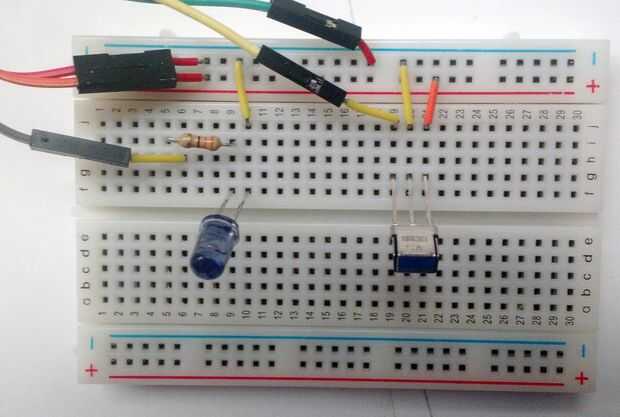

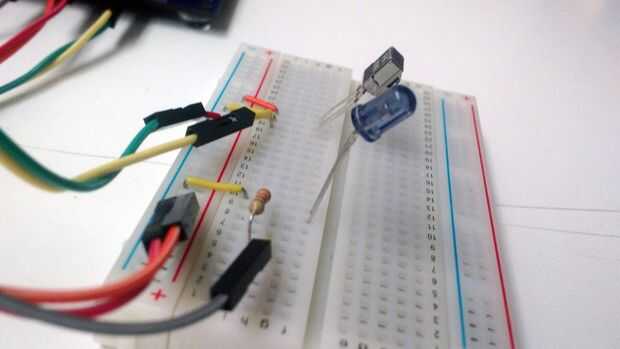

Use el esquema adjunto para configurar el circuito LED infrarrojos y Sensor.
Su dispositivo de entrada, el Sensor de infrarrojos, se buscar pequeños cambios en la luz de IR ve y variar el voltaje para reflejar estos cambios. El convertidor de analógico a digital en el módulo ircontrol convertirá este cambio de voltaje en una señal digital que se puede guardar para uso posterior. El sensor que utiliza y muchos como él, están diseñados específicamente para este tipo de señales, por lo que es muy precisa en la detección de la señal.
El dispositivo de salida, el LED infrarrojo, parpadeará según el envío de señal a él después de que el temporizador está para arriba.
