FPGA Tic Tac Toe (7 / 10 paso)

Paso 7: Conectar los LEDs

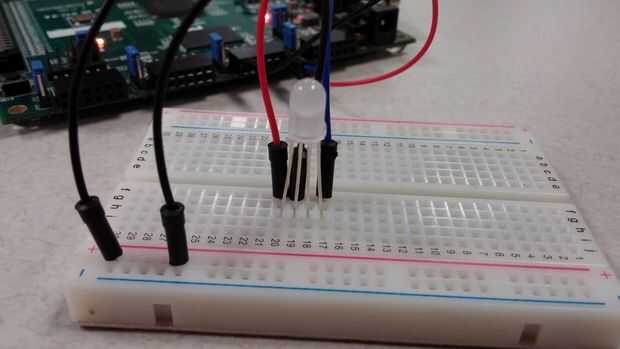

Que la parte de software se ha completado, es tiempo de pasar al hardware del juego. Para empezar, necesitamos conectar un LED RGB al puerto PMOD el 2 de SDMONexys. Los cables en la foto de arriba son color cifrado para mostrar que va donde. El cable negro es la potencia que va al ánodo común del LED. Los cables rojo y azul son auto explicativas.

En el lado "divertido" de cosas, consulte manual de referencia de la SDMONexys de 2 para determinar el puerto terrestre de la PMOD. Recuerda esto, no enchufe el cable de alimentación o cualquier cable a ese puerto! La última vez que hicimos eso, nos queme el LED...

LED #1, por siempre extrañaremos.
