FPGA viaje luz (2 / 8 paso)

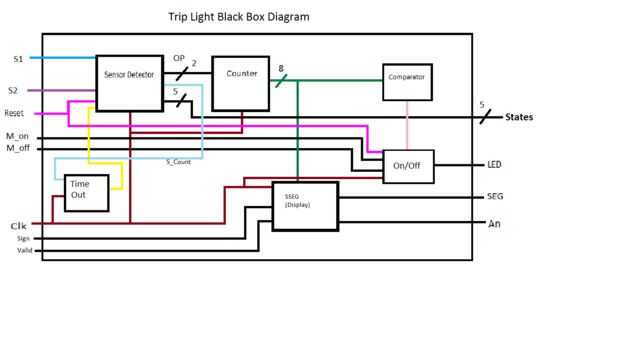

Paso 2: Diagrama de caja negra

Este diagrama muestra la funcionalidad total de la luz de viaje, y cómo cada uno de los componentes internos están conectados.

Las entradas se enumeran a la izquierda y las salidas a la derecha.

Entradas:

  • S1: Entrada externa del sensor 1
  • S2: Entrada externa del sensor 2
  • Reset: Se reinicia contador a 0
  • M_On: Anulación manual para encender el LED
  • M_Off: Anulación manual para apagar el LED
  • Clk: Señal de reloj interno de la Junta
  • Signo: Entrada a la exhibición de siete segmento
  • Válidos: Entrada a la exhibición de siete segmento

Señales internas:

  • S_Count: Una señal para retrasar la detección del sensor para la mejor función

Salidas:

  • LED: LED a bordo que representa las luces de la sala de
  • Estados: A bordo del LED L3-L7 que representan las señales internas del Comité para la depuración
  • Ánodos: Los controles de encendido/apagado para el siete segmento Mostrar cifras
  • SEG: Determina que el número se representa en el display de siete segmentos

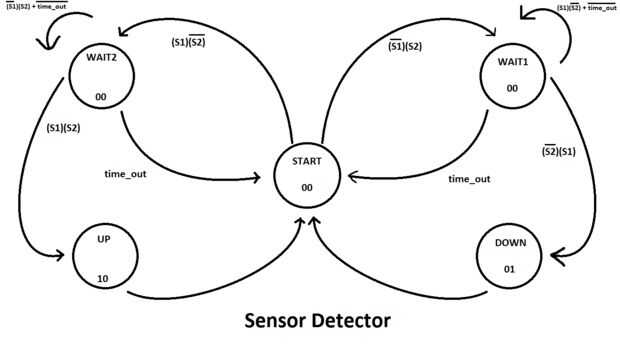

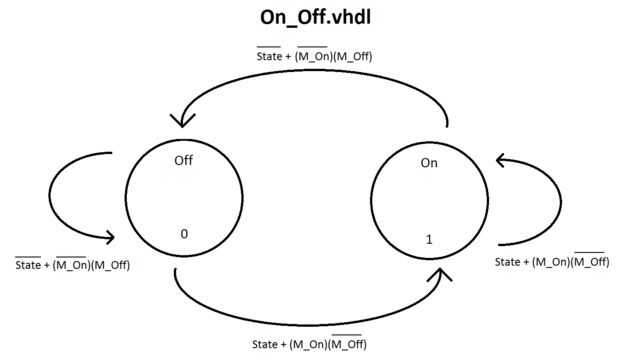

Además, las dos imágenes siguientes son diagramas de estado de las máquinas de estados finitos que utilizamos. Modelo de la secuencia de la lógica basada en varias entradas y señales internas.
