FPGA viaje luz (4 / 8 paso)

Paso 4: Preparar el Hardware electrónico

Una vez que ha reunido todas las piezas hay sólo una instalación sencilla que requiere.

Nota: Tanto las breadboards conectados la forma exacta de la misma, razón por la cual sólo nos dan un conjunto de instrucciones de cableado. La única diferencia entre los dos breadboards es que están conectados a lados opuestos de los 3 Basys.

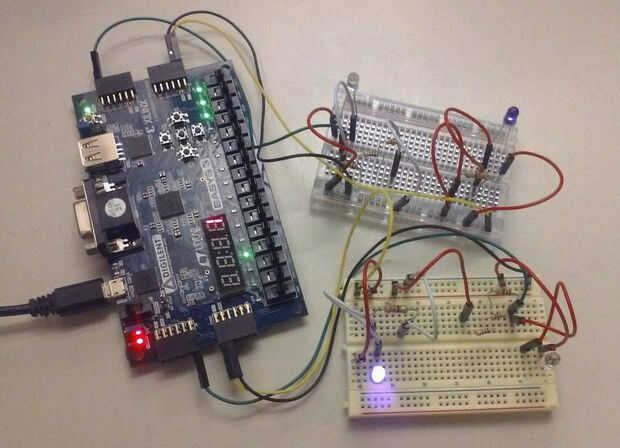

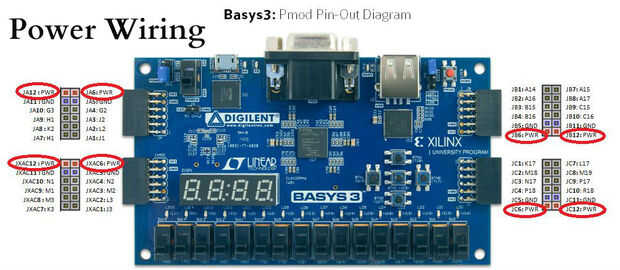

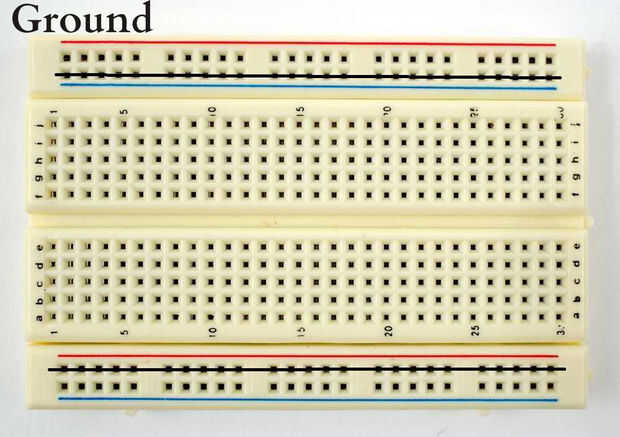

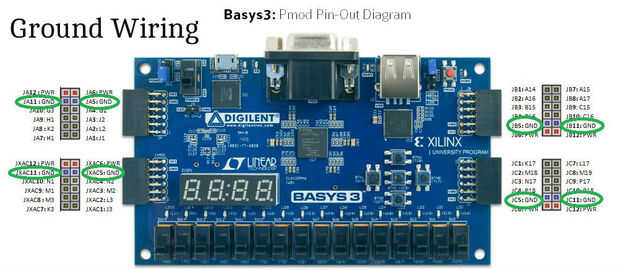

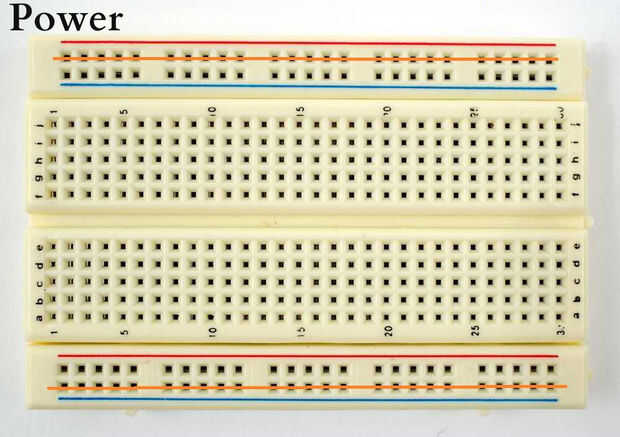

Primero, vamos a cable la placa Basys 3. Se puede lograr conectando un cable de puente desde una de las columnas verticales exteriores de la placa (marcado en naranja) a cualquiera de los pines de alimentación en los 3 Basys (marcados en rojo). A continuación, tenemos que conectar otro cable de puente desde uno de los pines de tierra en el Basys (marcada en verde) a una de las otras columnas vertical exteriores en la protoboard (marcada en negro).

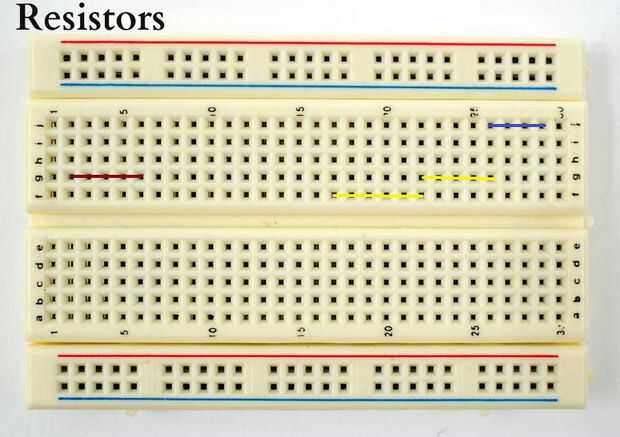

Ahora, vamos a conectar las resistencias como se muestra en el diagrama de cableado de la resistencia. Los colores corresponden a las siguientes resistencias:

Amarillo = 1 kilo-ohm
Azul = 100 ohm
Marrón = 33 ohmios

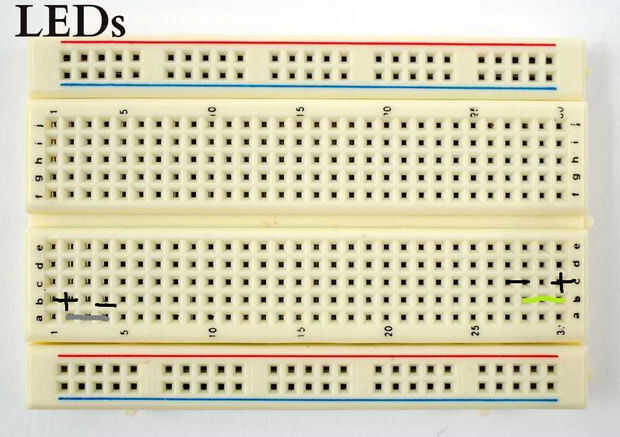

Una vez que se han añadido todos los resistores, vamos a colocar los LEDs en sus lugares apropiados. Las líneas grises corresponden al emisor de IR (el diodo azulado) y las líneas verdes de luz corresponden al detector IR (el LED claro). Es importante tener en cuenta que LEDs están polarizados, lo que significa que tienen un positivo y un extremo negativo. El extremo más largo del LED es el extremo positivo, así que les Oriente como se indica por el negro ventajas (+) y desventajas (-) en el diagrama.

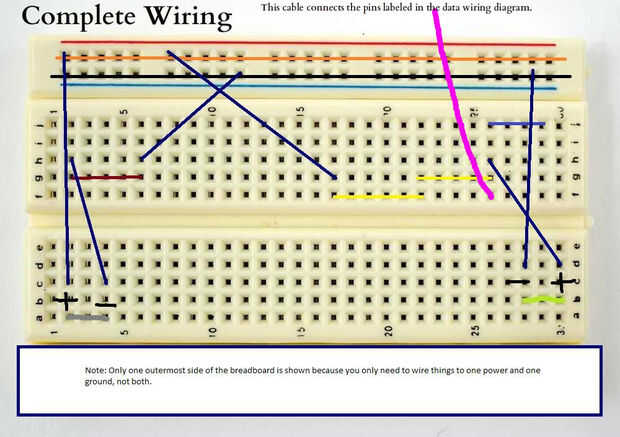

Finalmente, el último paso en el proceso de cableado es completar nuestros circuitos con cables de puente, como se indica por las líneas azules oscuras en el diagrama de cableado completo final.

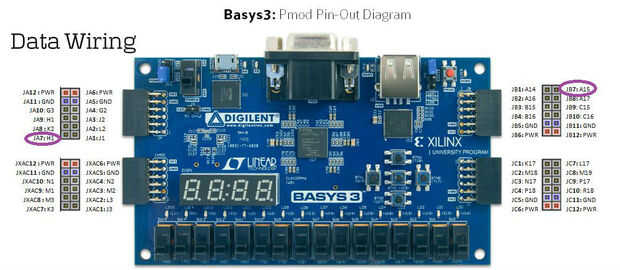

Diagrama del Pinout de BASYS 3 cortesía de:

https://www.Google.com/URL?q=https%3A%2F%2Freferen...

Imagen cortesía de en protoboard:

http://makerclub.org/Component/Breadboard/
