FPV DIY Racing abejón (1 / 7 paso)

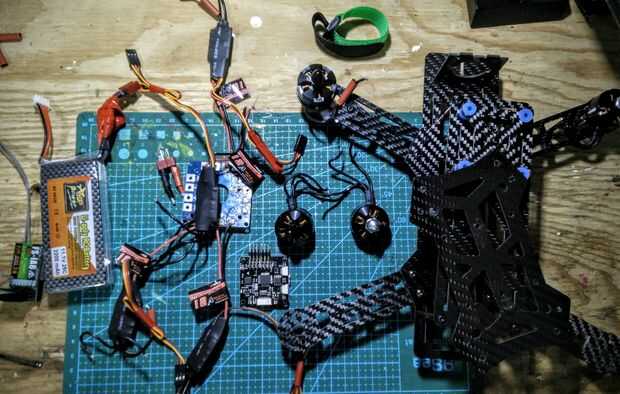

Paso 1: componentes

Al construir el quad FPV hay dos sistemas principales que necesitan construirse: el quad-rotor y la cámara FPV sistema de streaming. Cada uno de estos sistemas tienen componentes dentro de sí mismos. Abajo está la lista de lo que se necesita para ambos sistemas.

El Quad-Rotor

• 1 x marco (250, 210 o cualquier tamaño usted tiene gusto) - marco de QAV250 enlace
  • El marco es básicamente lo que le da estructura al multi-rotor todo. Es donde la electrónica para el tornillo y proporciona un lugar para poner la batería y otros componentes.
• 2 x motores Brushless CW - EMAX Motor sin cepillo de KV2280 de MT1806 para QAV250
• 2 x motores Brushless CCW - EMAX Motor sin cepillo de KV2280 de MT1806 para QAV250
  • Los motores de giro los puntales a altas velocidades para generar elevación, gracias principio de Bernoulli!
• 4 x Motor CES - serie Emax Simonk 12A
  • Los CES (controladores de velocidad electrónicos) comunican con los motores y controlador de vuelo. Dependiendo de lo que de entrada el receptor recibe de la emisora de radio, los CES va a cambiar la velocidad del motor para que pueda cambiar direcciones, velocidades y quizás hacer un flip!
• 1 x controlador de vuelo (Naze32, o CC3D) - controlador de vuelo CC3D
  • El cerebro del quad, si recibe entrada desde la radio para contar qué sistemas a ejecutar en el quad. También incluye útiles sensores tales como un giroscopio para que pueda leer su estado actual.
• 1 x transmisor (Tx) y receptor (Rx) - FlySky FS-i6 2.4G 6CH AFHDS RC transmisor con receptor FS-iA6
  • La radio Rx envía señal a la Tx en el quad a qué dirección/manuvers desea preforma.
• 1 x Junta de distribución de energía - ESC conexión tablero de distribución
  • El PDB es opcional pero muy recomendable ya que ayuda a maneja voltajes para los diferentes componentes como el CES y la cámara. Le ahorra de tener que soldar directamente a los componentes y ayuda con la organización de alambre también.
• 1 x batería - ZOP 11.1V 2200MAH 35C Lipo batería T enchufe
  • Proporciona energía a los sistemas de
• Montón de hélices - 6 pares de hélices de CW CCW ABS Gemfan 5030

El sistema FPV

• 1 x cámara con transmisor (5,8 GHz) - Eachine 148 grados de FPV de 1/3 Cmos de 700TVL cámara w/32CH transmisión

• La cámara simplemente registra lo que está sucediendo (FPV), sin embargo luego envía al transmisor de vídeo que inturn envía para el receptor.

• 1 x receptor (también 5,8 GHz) - Eachine RC832 Boscam FPV 5,8 G 32CH inalámbrico receptor
  • Consigue el vídeo sobre una corriente de 5.8GHz.
• 1 x pantalla - FPV 4,3 pulgadas TFT LCD Monitor pantalla para RC Modelos
  • Muestra la señal de vídeo desde el transmisor de video en quad.
• Fuente de energía para la cámara y su Tx - o bien se puede soldar el el PDB o encontrar la batería que tiene también tiene salida 5V junto con 12V para el sistema de patio principal.
• Alternativamente, usted puede invertir en gafas FPV que incluyen la pantalla y el receptor - Eachine CCD 700tvl cámara 5,8 G de 148 ° 32CH 200mW FPV transmisor con UFO FPV DIY 5 pulgadas gafas

Otras cosas útiles...

• Cautín y soldadura
• Tubos de termocontracción
• Cinta aislante
• Hardware de repuesto
• Destornilladores y llaves allen
• Conectores de bala - http://www.banggood.com/5-Pair-2mm-Gold-Bullet-Con...

En la siguiente parte del tutorial, se iniciará el proceso de construcción del quad.
