Paso 5: Coloque el transmisor

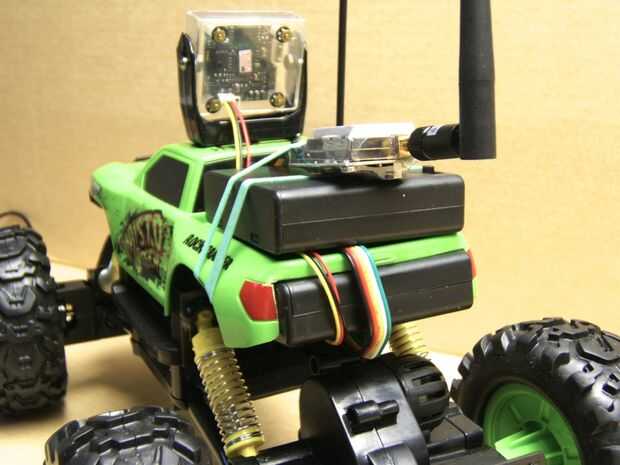

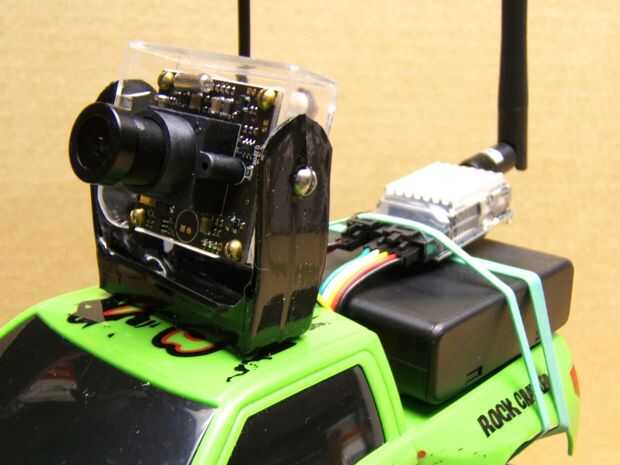

El transmisor se sienta encima del titular de la batería superior, sostenido por otro elástico. Los cables negro y rojo de los titulares de la batería y el transmisor se encuentran a un lado. Los cables de la cámara y el paquete de cinco cables del transmisor deben mentir debajo del sostenedor de batería superior, corriendo hacia la parte posterior del camión. Los elásticos facilitan Levante el soporte de la batería superior y deslice los cables debajo de él.
Algunos de los cables tienen conectores, pero les cortar y soldar juntos los cables adecuados. Cinta aislante va alrededor de cada conexión.
- El cable negro del soporte de una batería de 4 celdas va al cable rojo del otro titular de la batería, con el fin de conectar las baterías en serie para producir 12 voltios. El cable negro restante de los titulares de la batería va al cable negro de los cables de alimentación del transmisor. El cable rojo restante de los titulares de la batería va al cable rojo de los cables de alimentación del transmisor.
- Los cables de la cámara y el paquete de cinco cables desde el transmisor deben pegar por la parte trasera del camión. La cámara tiene tres cables: amarillo, rojo y negro. El transmisor tiene cinco hilos en su grupo de salida: amarillo, rojo, negro, blanco y verde. Los cables blanco y verde están salida de audio y no conectan a nada. Los otros cables de color van de la mano: amarillo a amarillo, rojo con rojo y negro con negro.
- Después de soldar los cables y embalaje cinta aislante alrededor de los empalmes de la soldadura, puede meta los cables en el elástico debajo del sostenedor de batería baja.
El interruptor en el soporte de la batería que está debajo de la cubierta debe activado y mantenido. El poder estará controlado por el interruptor en el soporte de la batería superior.
