Paso 2: Segunda versión del circuito y el diseño

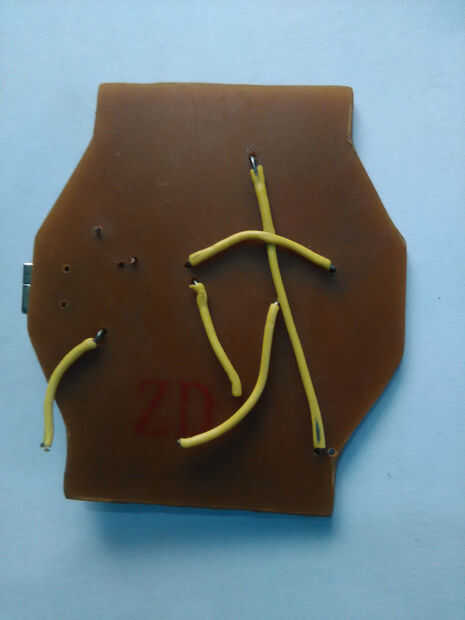

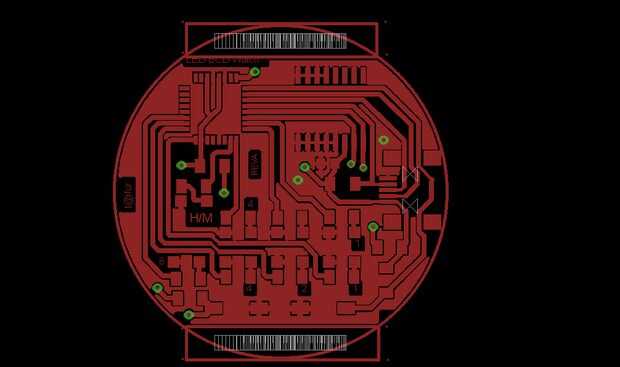

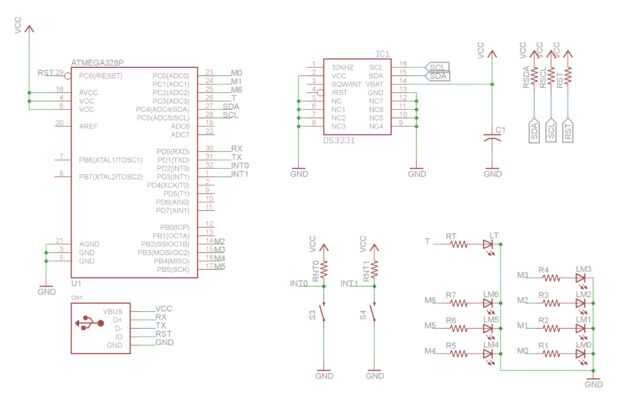

Este fue mi segundo intento de hacer el reloj. Como enfrenté problemas con gran número de LEDs para disminución de LEDs total a ocho, 7 minutos, horas y otro para determinar si 7 LEDs que indica minutos u horas (no es posible la visualización de horas y minutos al mismo tiempo utilizando 7 leds). Como un controlador usé ATmega8A por su bajo costo. DS3231 se utilizó como guardián del tiempo. Si observas el diagrama del circuito cuidadosamente usted verá que no utilizo cualquier oscilador externo. Quise utilizar el oscilador RC interno de 8MHz de ATmega8A chip. No había nada malo en el diagrama del circuito. Tablero del PWB fue diseñado considerando proyecto de bricolaje. Tamaño de rastros fue 24mil y un polígono de tierra fue utilizado para grabado mínimo. No usé máscara de la soldadura porque era un PCB casero y enmascarar materiales no estaba disponible para mí. Un conector USB mini fue unido al PCB para la carga y quema de propósito. El PCB completo era suficiente pero me enfrenté a dos problemas.
Identifiqué los problemas:

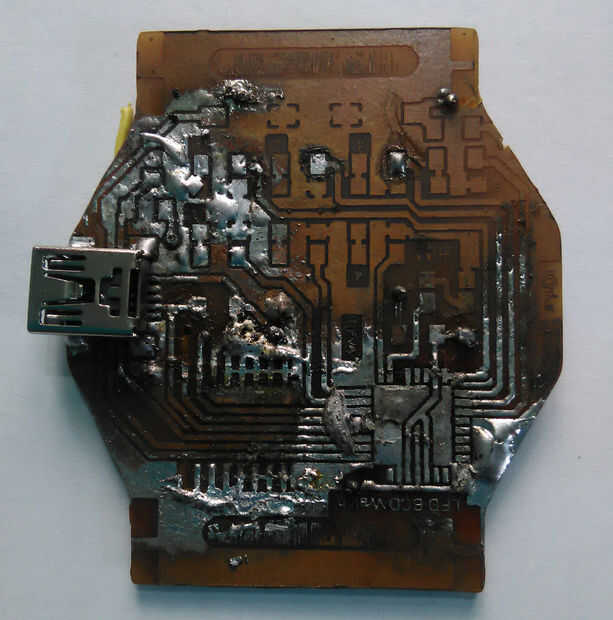

1. como polígono de tierra fue añadida y no soldadura adhesiva para PCB por lo que a la hora de soldar noté rastro diferentes fueron ordenados con tierra por soldadura extra. Echaba de menos soldadura adhesiva seriamente.
2. después de soldar ATmega8A a la Junta de energía el circuito por 3.7V del Li-ion para la prueba. Pero lamentablemente después de 30-40 segundos que tiene un olor a quemado y encontré que el IC se quema. Verificar VCC y GND por el multímetro y se encuentran ordenan.
Lección que aprendí de la falta:
1. el tamaño del rastro no debe mayor que el tamaño del cojín de IC para componentes SMD en la parte inferior de la IC en caso contrario que el rastro puede estar en corto circuito.
2. soldadura adhesiva es realmente importante para componentes SMD. Si no es posible cualquier tipo de Polígono no debe utilizarse y debe haber suficiente espacio o aislamiento entre rastros.
