Paso 2: Partes y materiales
Las imágenes de los materiales estará en el orden que se enumeran aquí aunque algunos de los materiales o elementos podrían ser fotografiados juntos. Una nota sobre las resistencias: no tengo los valores exactos que deben utilizarse por lo que sólo se muestran algunos valores aleatorios.
Todos los materiales necesarios:

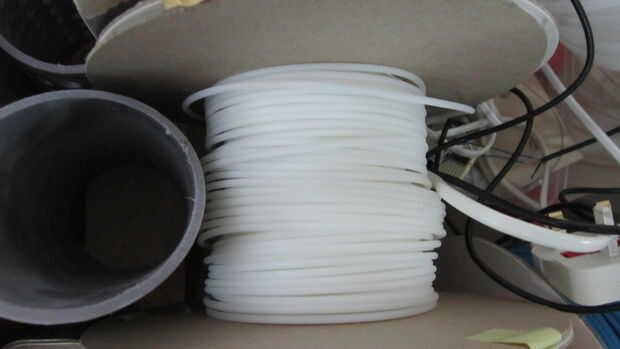

- 1kg de ABS blanco (la lámpara real utiliza menos si todo va perfectamente pero nunca lo hace. Suspiro)

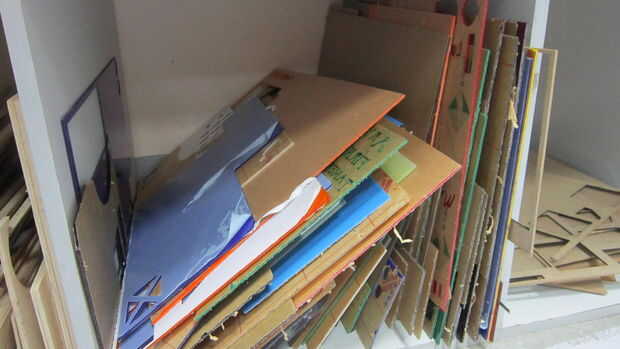

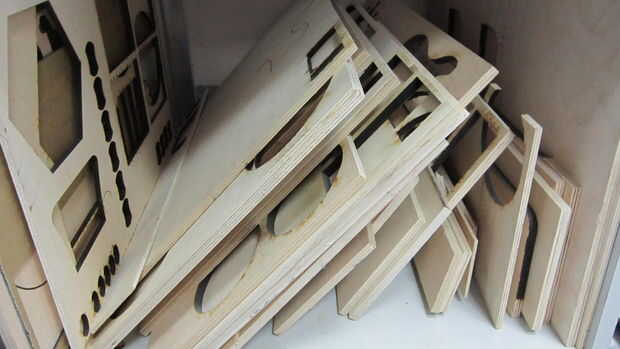

- contrachapado de abedul de 6mm 1-2 hojas de 40cm por 60cm
- hoja de acrílico de 3mm en blanco, rojo, verde, azul

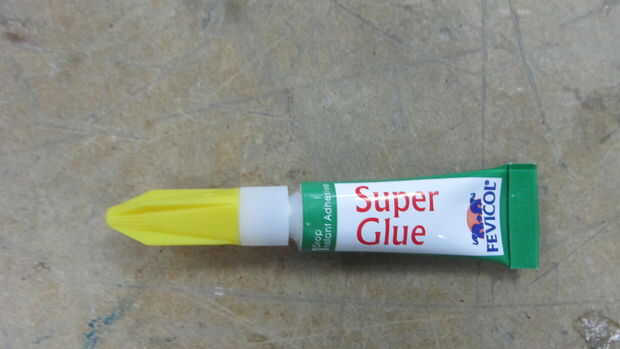

- Numerosos tubos de pegamento

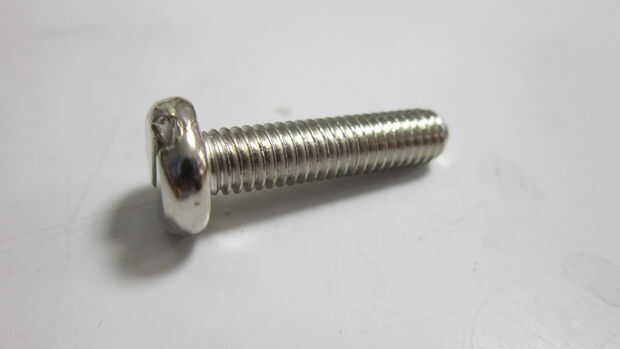

- 3 pernos de 6M 25mm (30mm sería mejor)

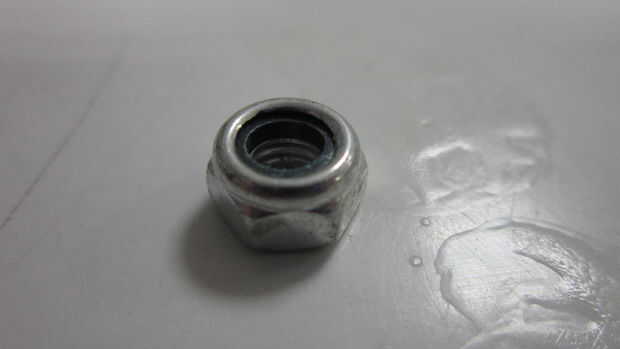

- 3 M 6 tuercas de fijación del uno mismo

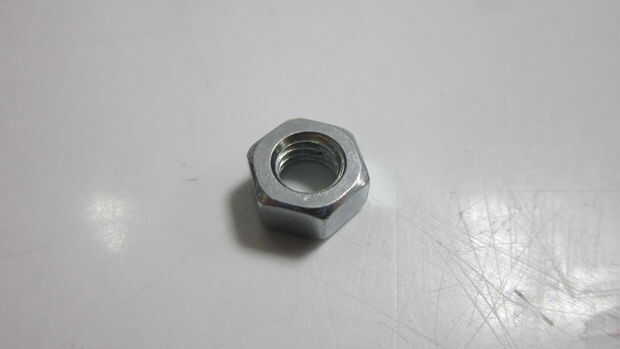

- Tuercas de 6M 3

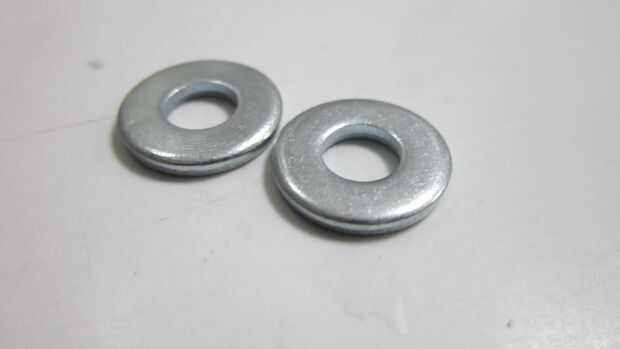

- 6 arandelas de 6M

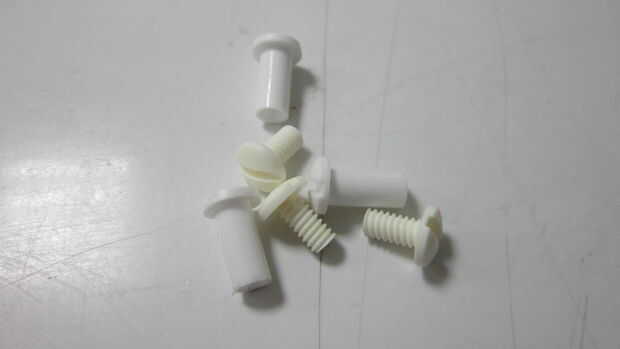

- 3 tapones de tornillo de plástico blanco

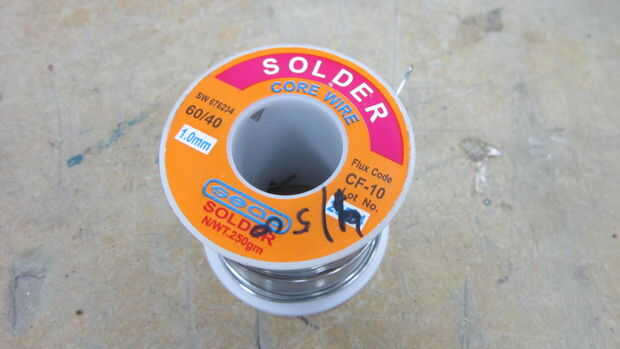

- de la soldadura

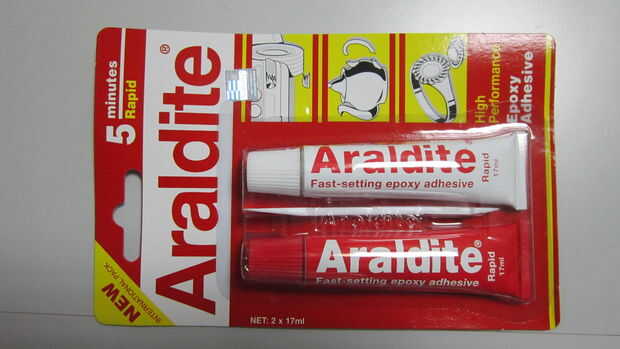

- Araldite o cualquier otra resina de 2 componentes

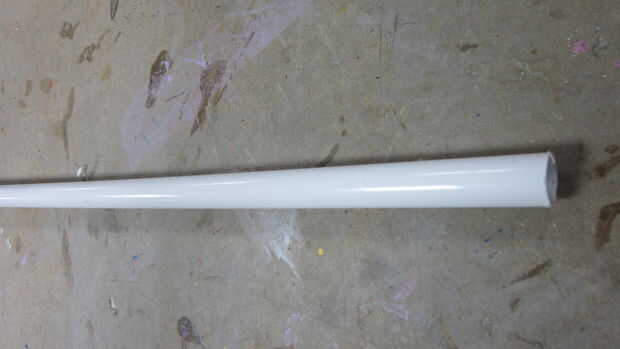

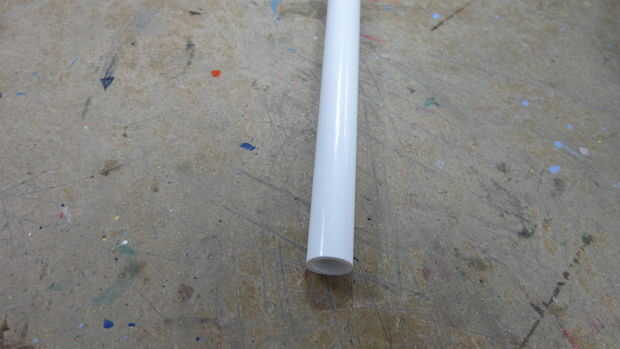

- 1 tubo de PVC blanco > 20mm de diámetro aproximadamente de 50mm de largo

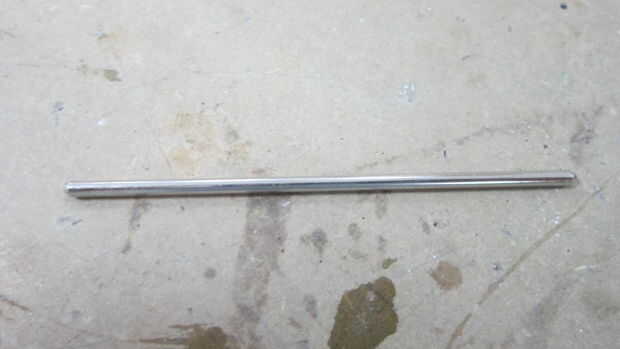

- 1 varilla de 3 mm de diámetro 100mm de largo

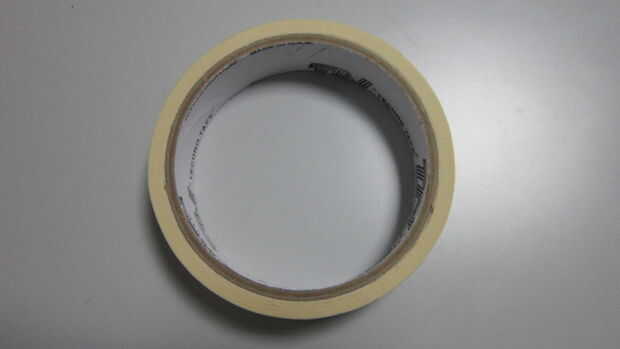

- Cinta blanca

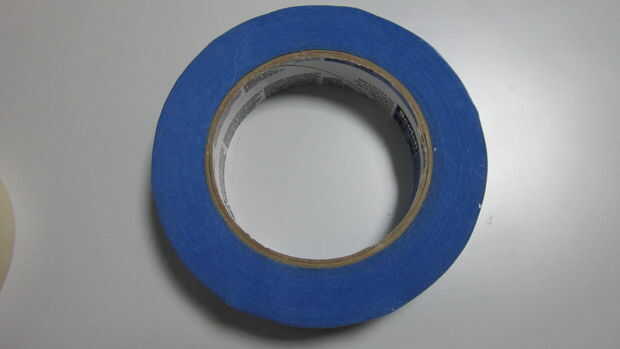

- Cinta de pintor azul

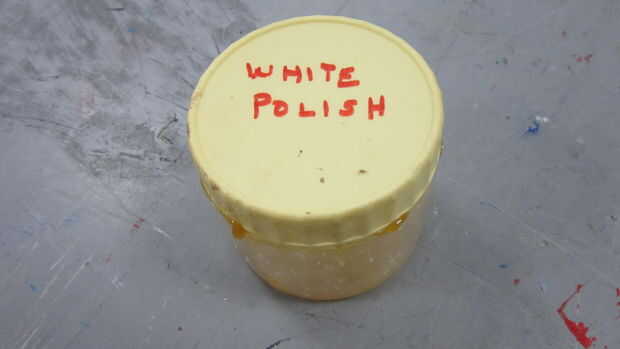

- Blanco polaco (o cualquier otro barniz de su elección)

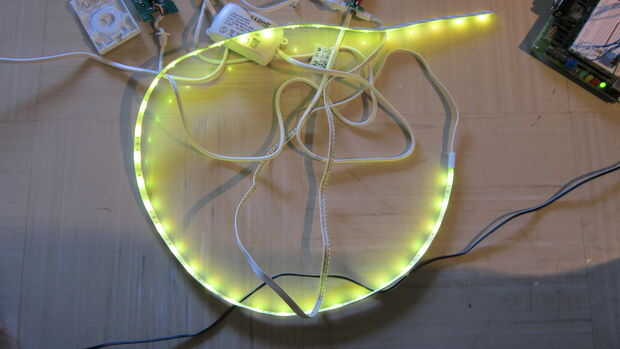

- IKEA Dioder (versión de la tira de LED flexible)

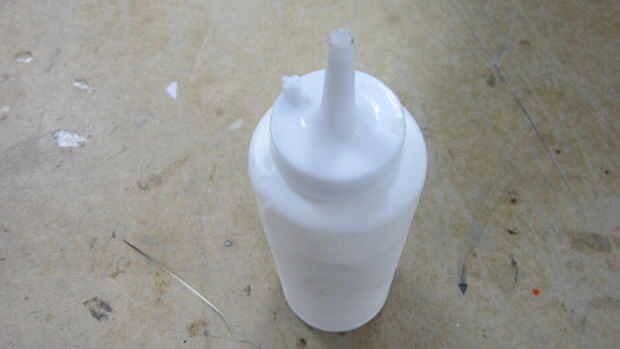

- Pegamento blanco para madera

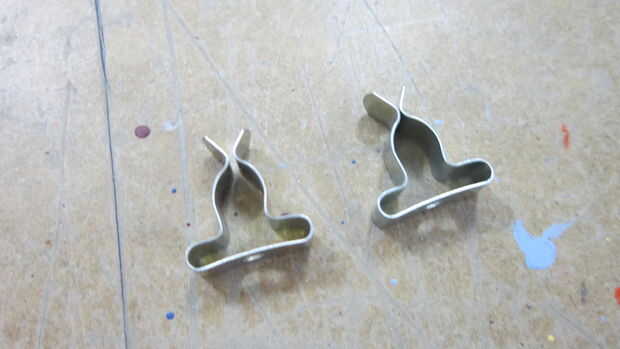

- 1/2 pulgada demasiado clip
- 1 tubo de PVC blanco 13mm de diámetro aproximadamente de 50mm de largo
Electrónica (la mayoría de estas piezas fueron rescatada de viejos aparatos)

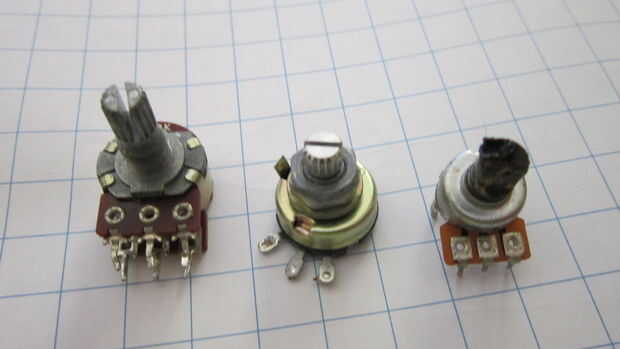

- 3 potenciómetros de aproximadamente 10kOhm

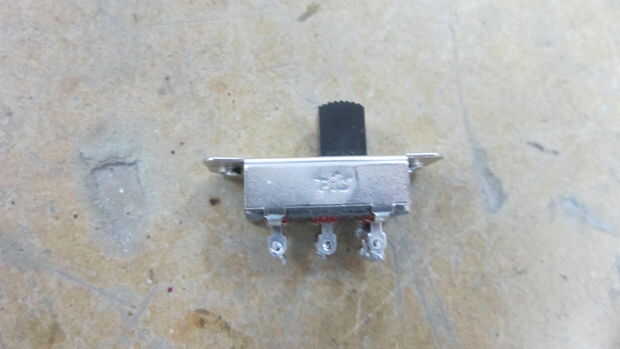

- 1 SPDT o un interruptor DPDT

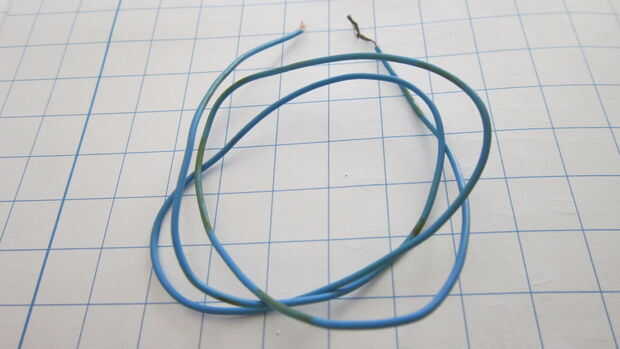

- alambre de diámetro 14 awg o 1,6 mm (este es un cálculo aproximado y lo utilizas, no tiene que ser exacto)

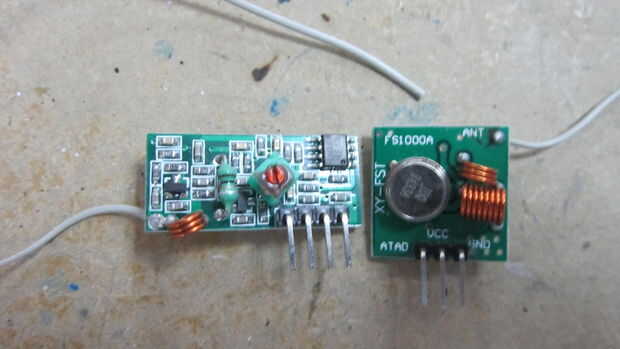

- 1 enlace inalámbrico del RX/TX barato como este uno

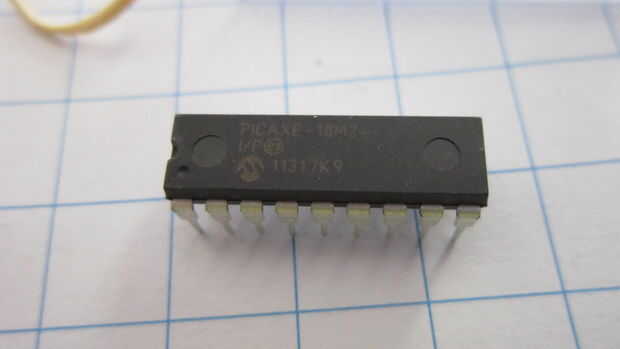

- 2 PICAXE 14M 2 chips

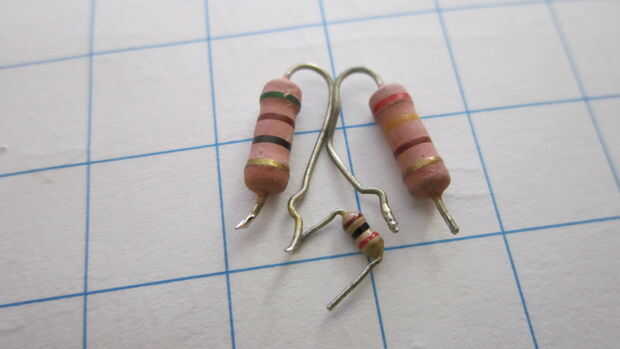

- resistor de 10kOhm 2
- 2 resistencias de 30kOhm (valor no tiene que ser exacto en la dirección ascendente, por ejemplo para una de las resistencias que utilicé fue 90kOhm)
- cables awg 8 o 3,1 mm (para la lámpara)

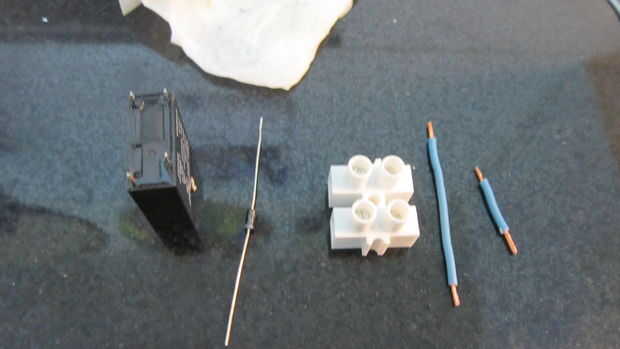

- 1 diodo 1N4001 (puede fácilmente sustituirse por otra cosa)
- 1 relais de 1A 250V (estoy usando un relé de 10A)
- 4 bloques de conexión eléctrica (ni idea de lo que el nombre propio es)

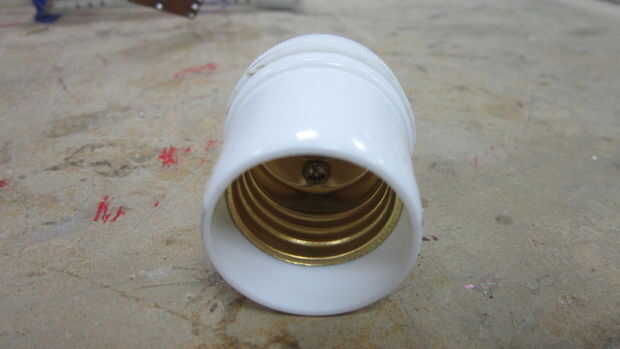

- 1 portalámparas
- tamaño del 1 tablero 10 * 30 (a ser aserrado en veroboard medio uso así que si no quieres)

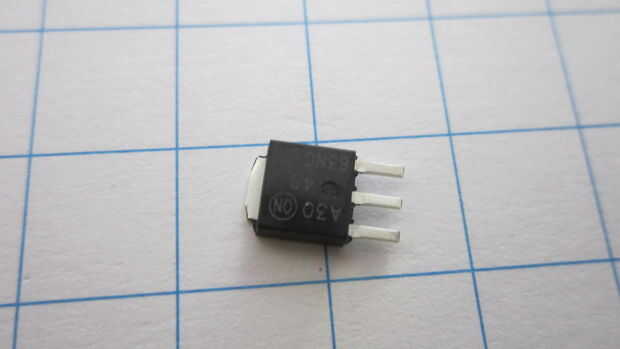

- 1 mosfet NPN: 30V 44A NTD4963N - 35G (nada similar o menos poderosos puede también ser utilizado, en el rango de 1A)

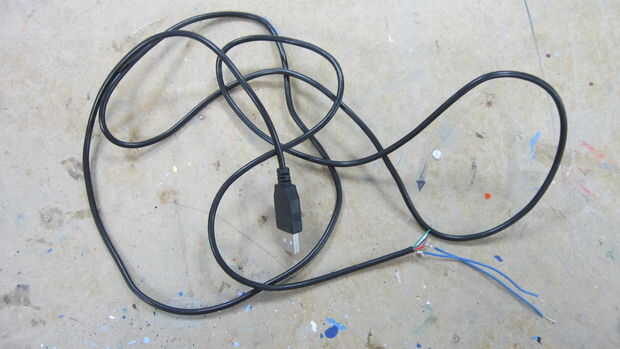

- Cable USB

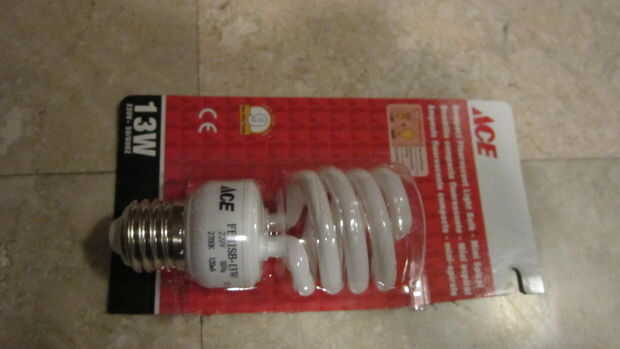

1 bombilla de luz CFL 13W
