Paso 6: Construcción de la lámpara: construcción de la placa
Parte A

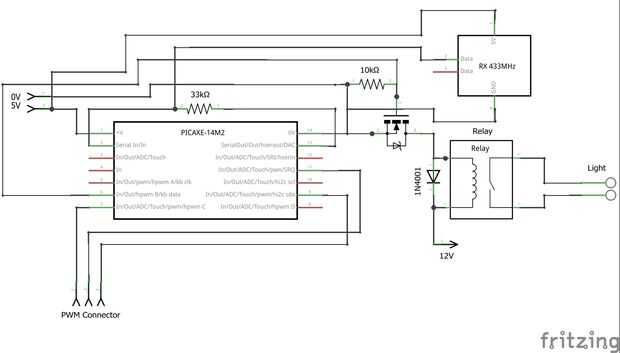

El circuito es muy simple y fácil de construir porque el controlador Dioder ya se encarga de las cosas complicadas como una fuente de voltaje estable y los MOSFET para los LEDs. Lo único que hay que hacer para tomar ventaja de estas características es soldar los seis cables a la Junta pero eso pasa en el siguiente paso.
Piezas necesarias para este paso:
- 14 awg o alambre de 1,6 mm de diámetro
- 1 PICAXE 14M 2 chip programado con código receptor
- 1 resistor de 10kOhm
- resistencias de 1 30kOhm
- Chip inalámbrico de 433MHz RX

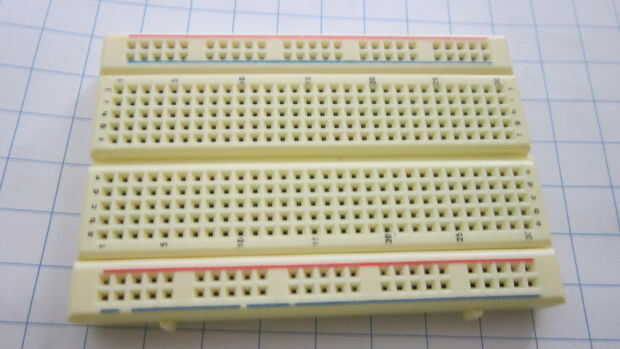

- tamaño del 1 tablero 10 * 30
- 1 mosfet NPN: 30V 44A NTD4963N - 35G

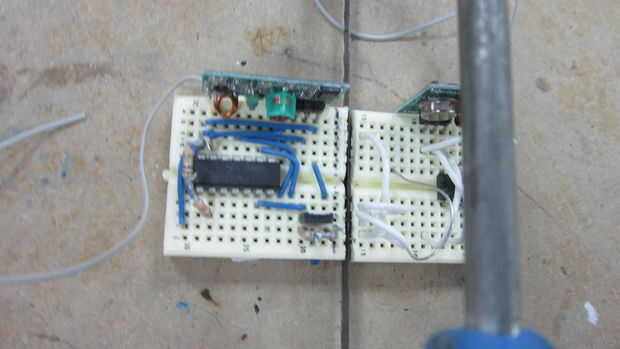

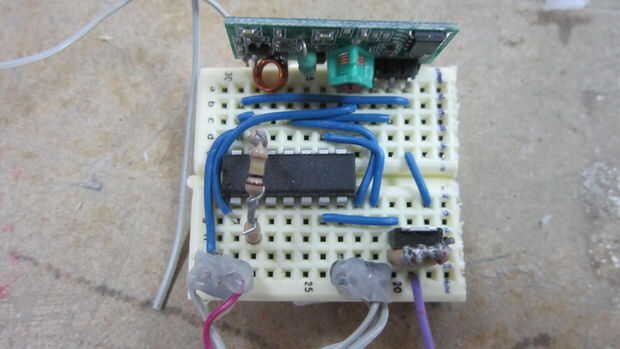

Construcción de la placa debe ser muy fácil y la herramienta más complicada debe ser la herramienta de desmontaje del alambre. Mientras que es opcional hacer los cables ajustan exactamente hace mirada limpia de esa manera.
Parte B

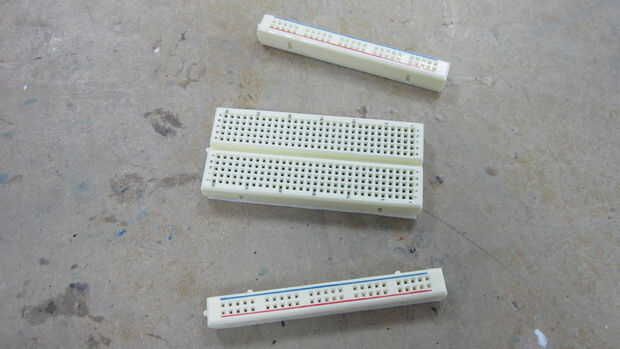

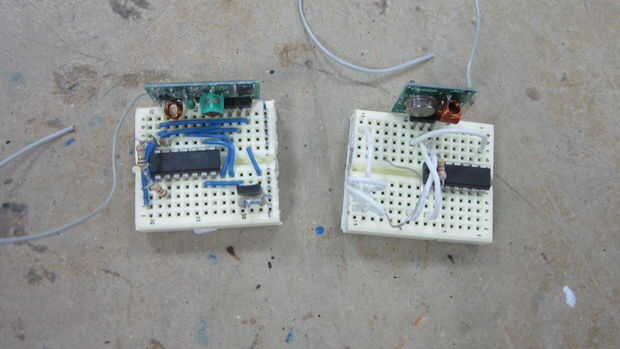

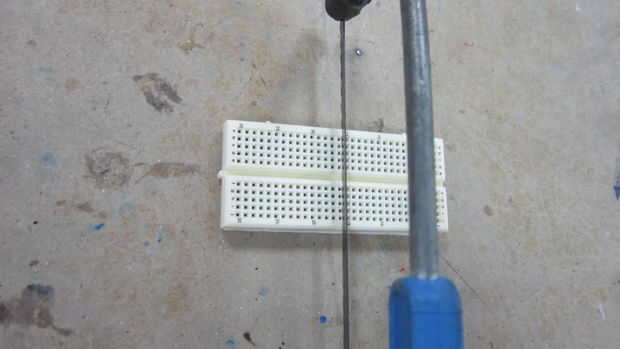

Nota: antes de realizar este paso es mejor construir los circuitos de ambas y prueba de ellos, una vez que estés feliz con ellos y sólo entonces el siguiente hacerlo. Primer ajuste de los canales laterales, son ambas innecesarias. A continuación la placa necesita ser aserrado a lo largo de la fila 15, para esto utilicé una sierra de metal pequeño. La menor de las dos piezas se utilizará en la electrónica remota así que dejar a un lado.
