Paso 7: Construcción de la lámpara: soldar el controlador, cadena luz, relé y antena
Parte A

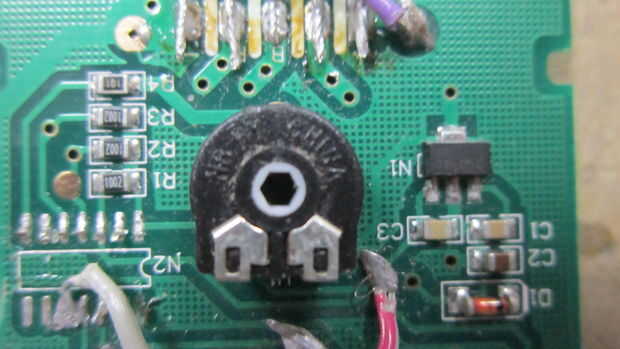

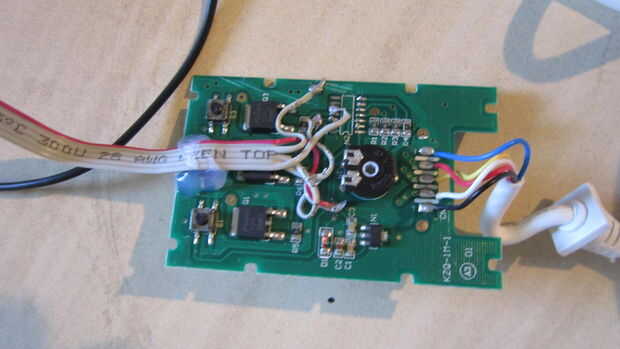

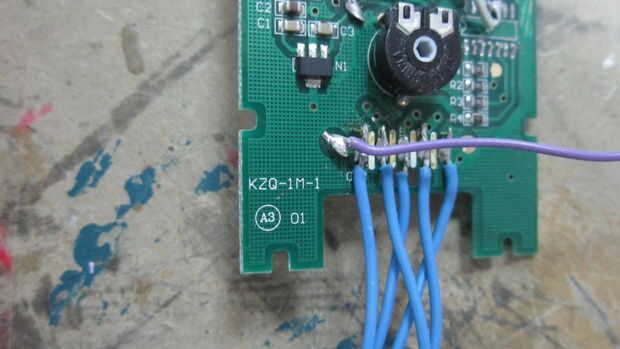

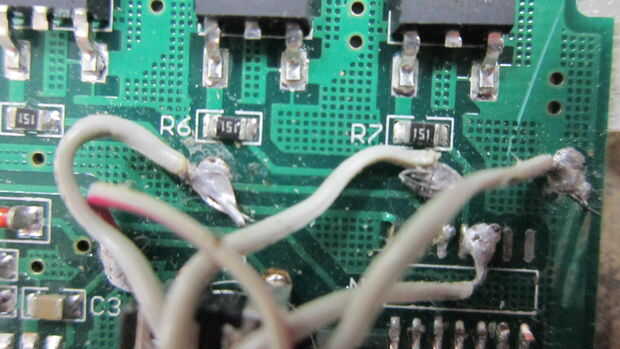

Lamentablemente no puedo mostrar imágenes de la tarjeta controladora desnudo porque no serían mías. Se encuentran aquí. Hay varias imágenes que muestran de una variedad de ángulos que cable a soldar para que el lugar. Dos de los cables de pwm se pueden conectar en almohadillas de prueba y el tercero requiere soldar directamente en un pin SMD. Es la Unión de soldadura más difíciles. Los cables de tierra y 5V pueden soldarse directamente sobre almohadillas de prueba así y se suelda el cable de 12V en la conexión de V + en el tablero. El cable de 12V necesita aproximadamente 15cm de largo y los otros 10cm.
Parte B

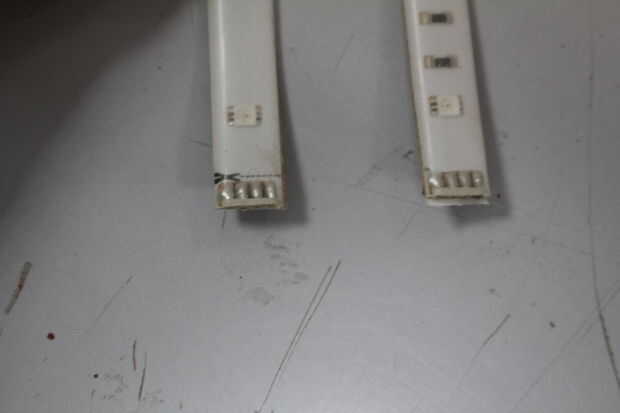

En la línea de soldadura es la tira de LED. Este es verdaderamente el punto de no retorno. Lo primero que hay que hacer es cortar la tira de led en tres longitudes iguales. Esto es ayudado por el hecho de que la tira led consiste en tres pequeñas secciones que se sueldan juntos. Necesita cortar la tira precisamente en el centro, justo al otro lado del conector que se suelda entre las dos secciones.

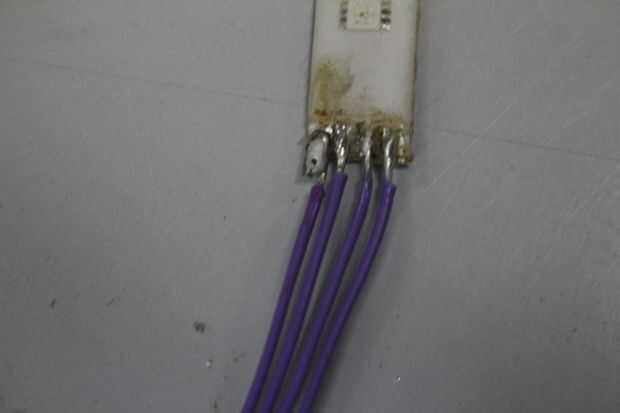

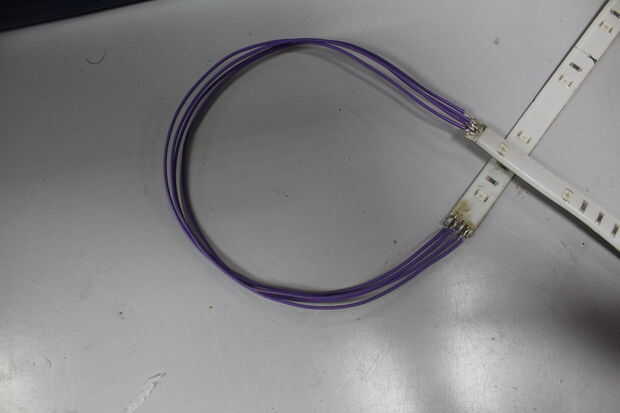

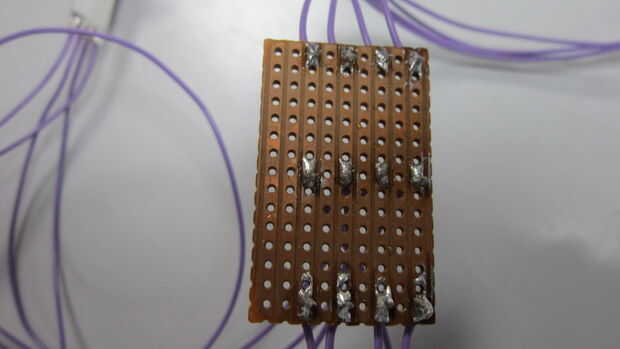

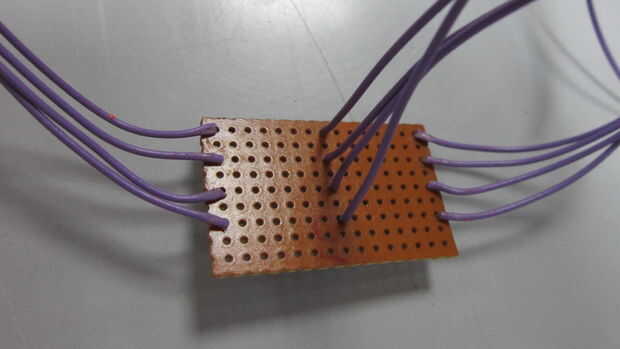

Habiendo hecho esto el siguiente paso es conseguir un bisturí y corta el ver a través de caucho como el plástico alrededor de la almohadilla de la soldadura. Después de que la lata el cable 14 awg y teniendo cuidado de no mezclar conexiones soldar el cable a la plataforma de la soldadura de la tira de otros. La alternativa es soldar los cables en una veroboard, esto es posible porque la tira entera consiste en grupos de tres LEDs conectados en paralelo. Lo hice porque tenía algunos problemas con cortos sin embargo cualquiera opción obras así.
Parte C

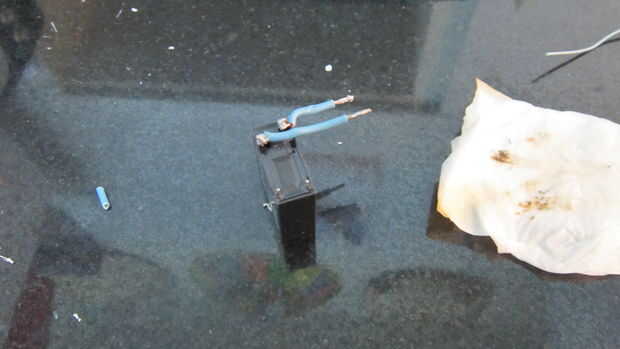

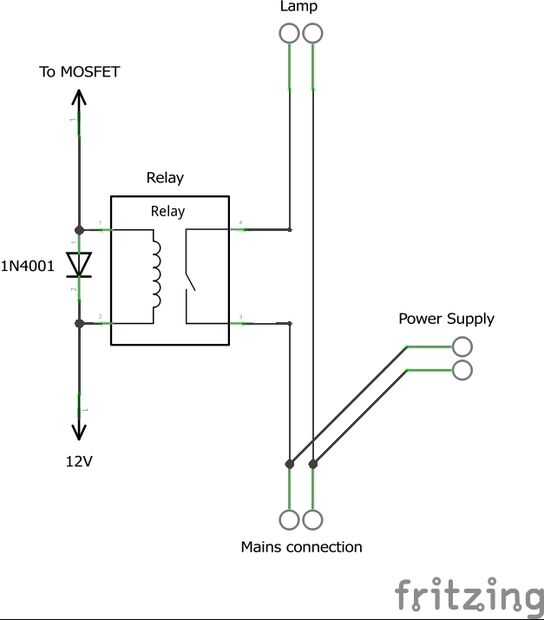

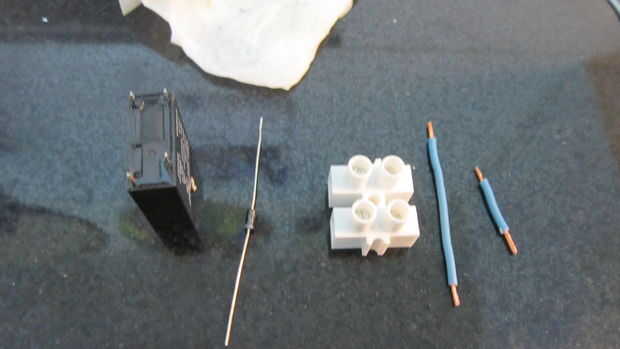

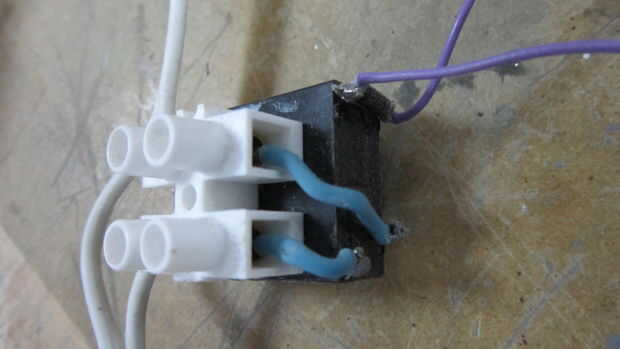

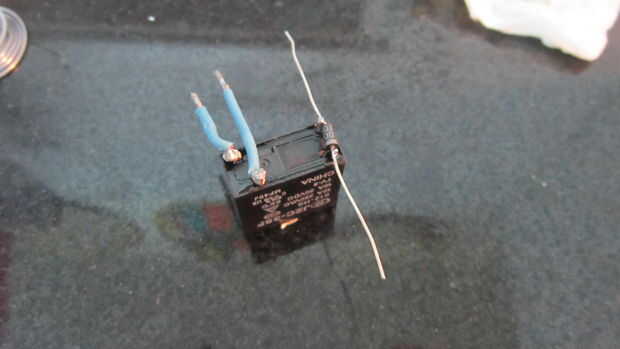

Conseguir el alambre de 8 awg, diodo, relé, bloque conector y cable de 14 awg. Soldar y pegar como se muestra en las imágenes. La polaridad del diodo no importa comparado con el relé pero no en comparación con el circuito así que soldar el cable de 12V de la parte A con el lado banda del diodo. El bloque conector blanco está aquí para facilidad de instalación más tarde por lo que se puede omitir si quiere. Muy importante pero no se muestra es aislar el lado vivo del relé con el adhesivo caliente.
Parte D

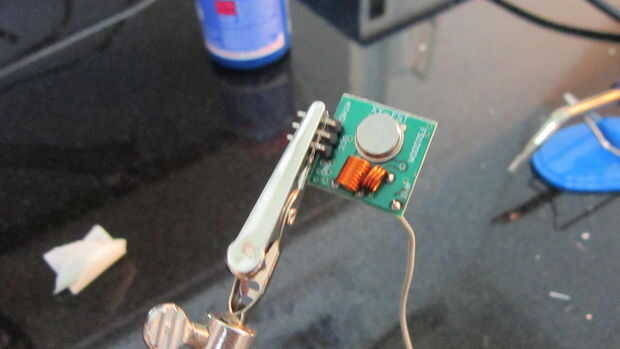

Soldar la antena en su lugar es lo más fácil de hacer en este paso. Sin embargo es muy importante que la longitud de la antena cerca de 172 mm como sea posible. Esto es debido a que la gama estándar de estos módulos sin hilos baratos es bastante malo sin embargo con una antena esta gama llega a tanto como 20m que es más que suficiente para una lámpara.
