Paso 4: Construir una tabla para el convertidor de la fuente y el control de leds

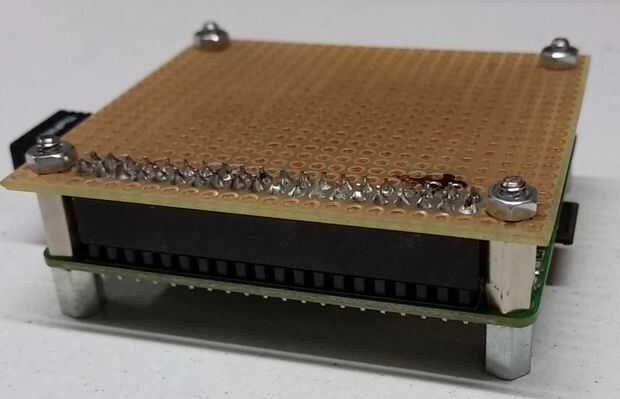

Tomar el prototipo y corte en las dimensiones de la RPI A +.

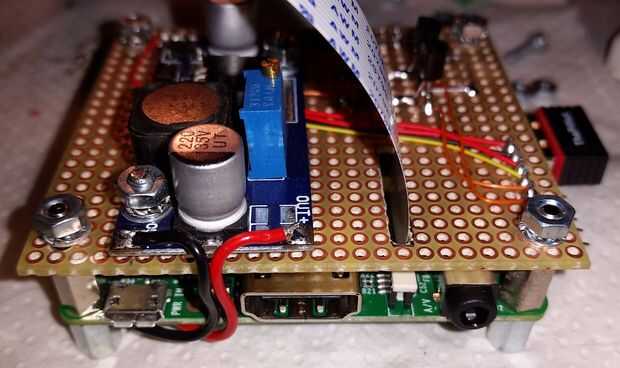

Hacer un agujero en el tablero para dejar pasar el cable de cinta de la cámara.

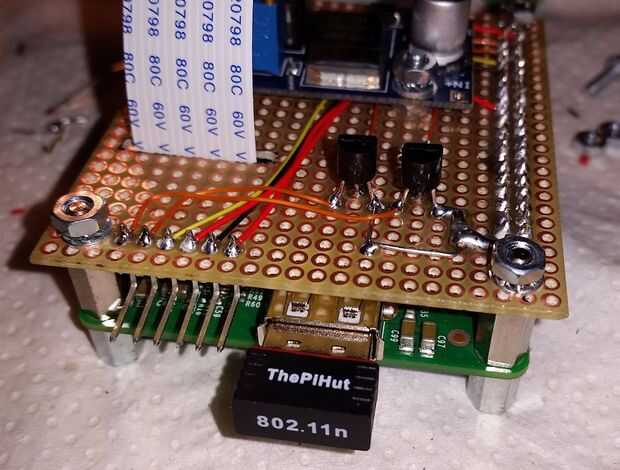

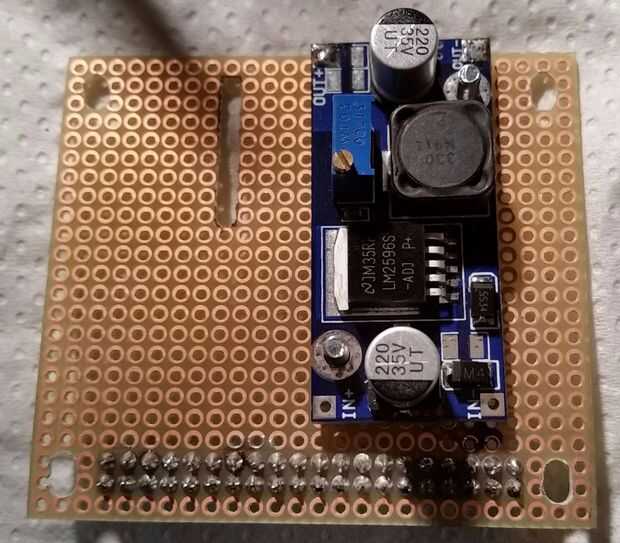

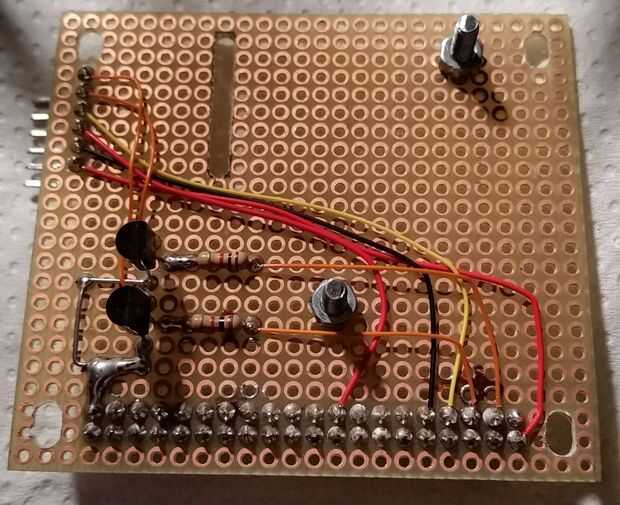

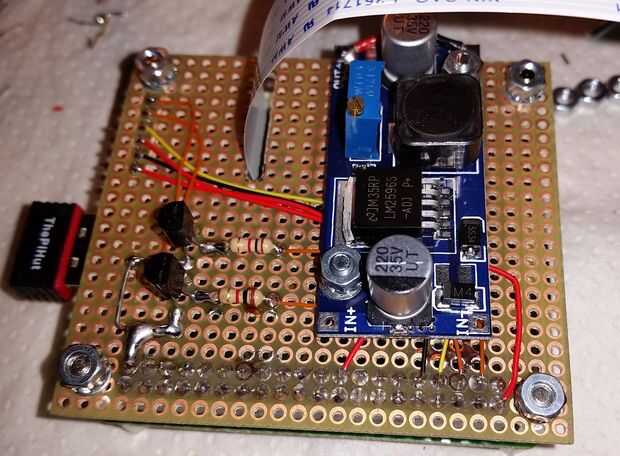

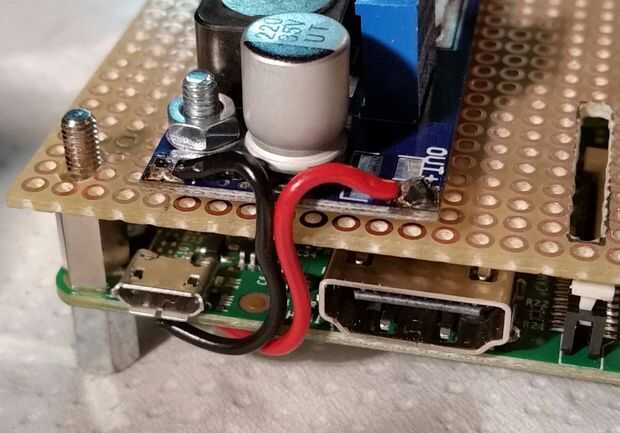

Poner el convertidor de alimentación (12V -> 5V), los transistores NPN y las resistencias. (imagen de fritzing de cf en el paso anterior).

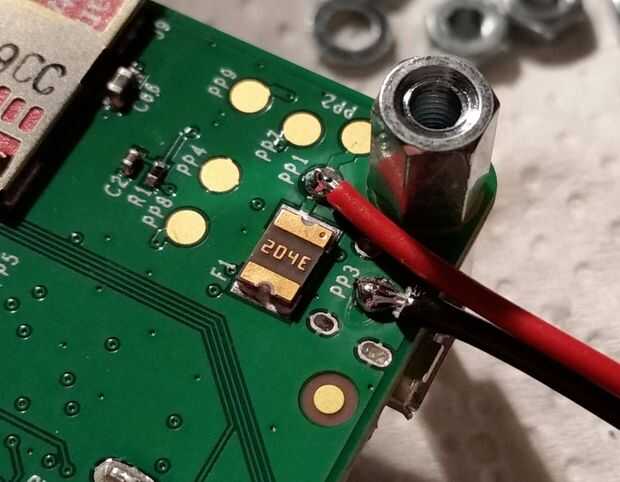

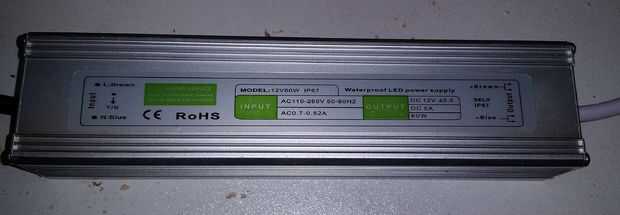

Soldado en el IPC, los cables y conectar en la salida del convertidor. En la entrada, hay una fuente de 12V de mi garaje.
¿Por qué elegí un convertidor de 12V--> 5V? Porque no tengo una fuente de alimentación 5V.
