Paso 1: Conexión de TRRS de frambuesa Pi 2
Aquí sólo doy algo de información sobre la conexión de la Raspberry Pi 2, no dude en saltar este paso si usted no se preocupa.
La toma de audio de la Raspberry Pi 2 es una que se llama a un gato TRRS, que significa punta de anillo anillo de manga. Lo que esto significa es que había cuatro conexiones en vez de nivel tres que es común con aplicaciones de audio normales. El gato TRRS se utiliza en teléfonos inteligentes para proporcionar audio así como una entrada de micrófono, pero en la Raspberry Pi 2, proporciona audio y vídeo compuesto.

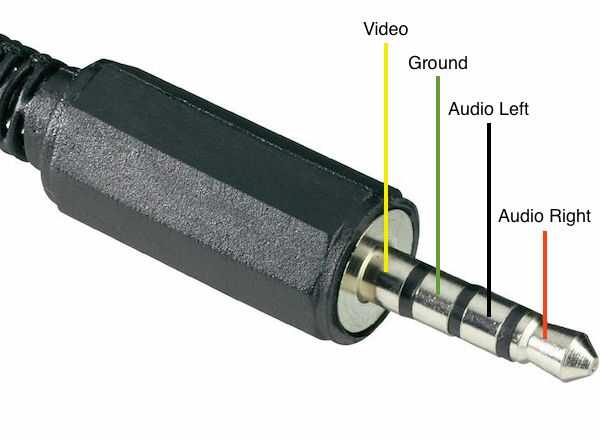

Por el diagrama de arriba, las dos conexiones más son para el audio, lo más cercano es para el vídeo y en el medio es tierra. La posición del vídeo más cercana a la entrada de vivienda, o más lejana hacia fuera en el conector hembra es fundamental para este método.
