Paso 9: Conectar clavijas de alimentación con los cables de puente
El Raspberry Pi 3 y el 7" pantalla táctil del LCD puede ser alimentada por separado adaptadores de corriente o puede compartir la misma fuente de alimentación.
Aquí estamos utilizando un adaptador de corriente 5.1 voltios 2.5 amperios que puede alimentar las unidades de ambos. Por favor siga los siguientes pasos para compartir la fuente de alimentación:

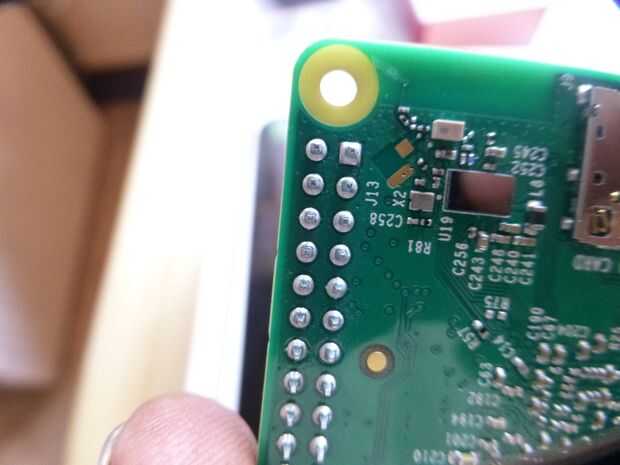

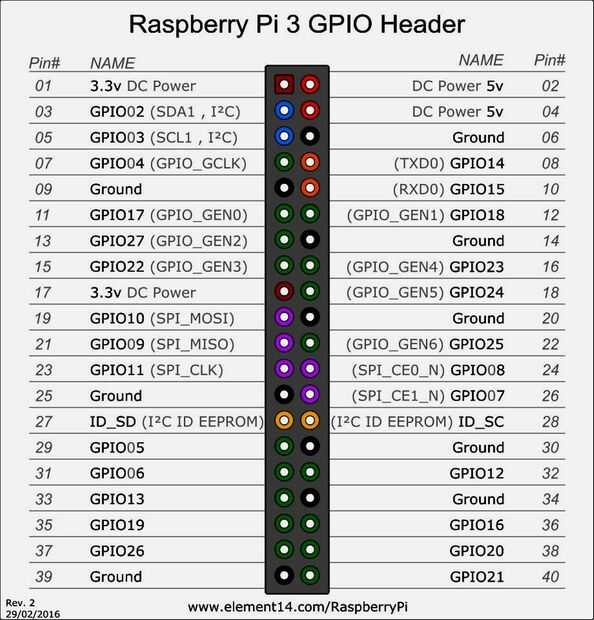

Por favor mire la primera imagen que muestra la disposición de las cabeceras de frambuesa Pi 3 GPIO alfiler. Los pines marcan como 02 y 04 son para DC 5 voltios y el Pin 06 es tierra. Para identificar estos pins, mirando la parte trasera de la Pi 3 como se muestra en la segunda foto.
El interior es de pin en la parte superior con una soldadura cuadrada pin 01. Las 2 clavijas exteriores en la parte superior son DC 5 V y el tercer pin es tierra. Adjuntando el poder a los pines incorrectos puede dañar su Pi 3, así que tenga cuidado.

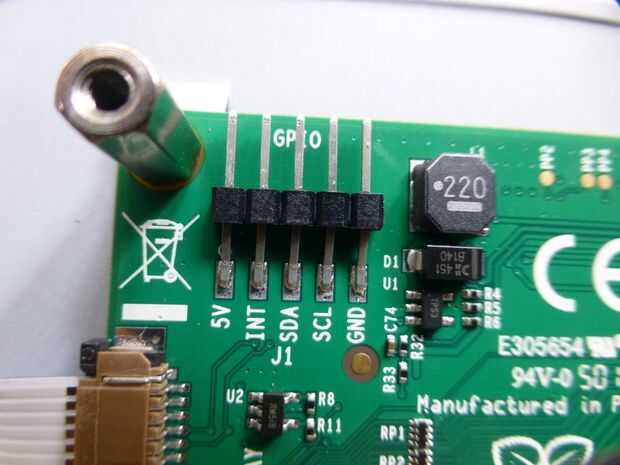

Ahora mira el tercer cuadro mostrando la entrada (o salida) de energía los pernos del adaptador de pantalla. Usted puede ver claramente los pasadores del extremo marcados como 5 V y tierra.

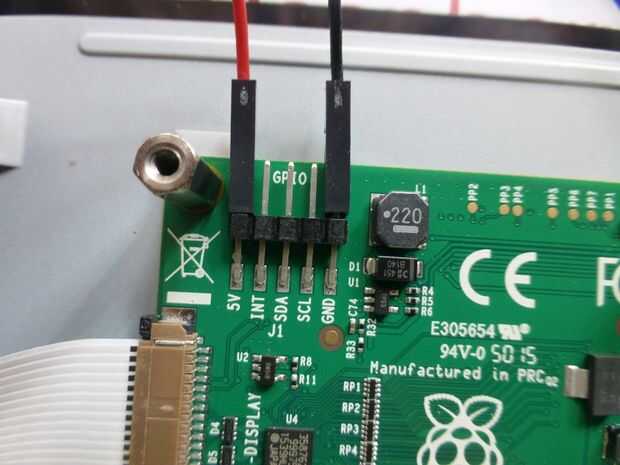

Utilizando el cable de puente de hembra a hembra, conecte el pin marcado como 5 V en el adaptador de pantalla a Pin 02 o 04 (ambos son 5 v DC) en la Raspberry Pi 3.
Utilizando otro cable de puente de hembra a hembra, conecte el Pin marcado como tierra en el adaptador de pantalla a Pin 06 (tierra) en la Raspberry Pi 3.
Interconexión y el intercambio de la fuente de alimentación entre 3 Pi y el adaptador de pantalla es completa.
También puede ver la manifestación pictórica de los pasos anteriores en el siguiente enlace:
