Paso 2: Construir el circuito

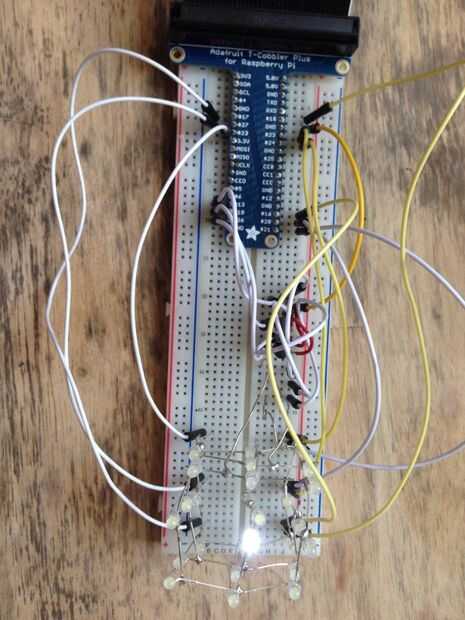

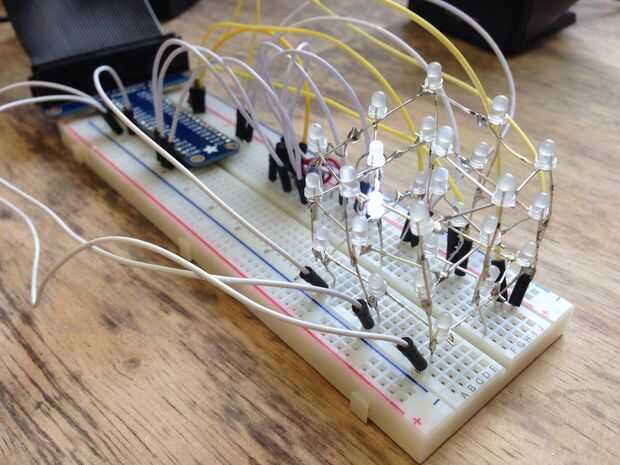

El siguiente bit es más incómodo y consiste en colocar el pin 9 del cubo en el protoboard que cada pin está separado de los demás. Lo hice girar el cubo ligeramente.

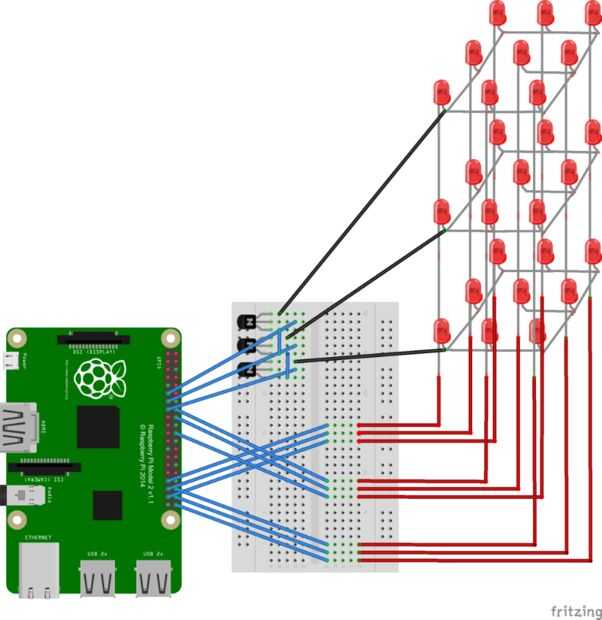

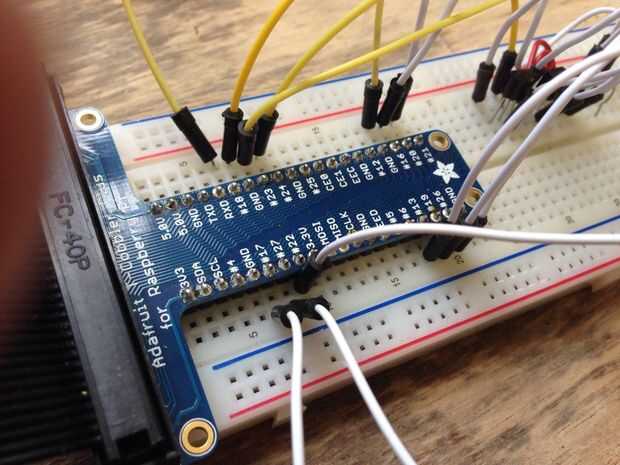

El zapatero de Adafruit está conectado a la placa y es simplemente un caso de conexión de 9 pines de salida GPIO a los 9 LED cubo vertical los cables. Poner el poder a uno o más de estos pines permitirá la columna correspondiente de 3 LEDs para iluminar potencialmente. Para completar el circuito necesitamos unir cada una de las 3 capas a tierra. Si atribuimos directamente a tierra entonces las tres capas siempre se conectarán a tierra y sólo podrá iluminar una columna de LEDs en lugar de individuales.
Esto es donde utilizamos los transistores. Me fueron descritos como pequeños interruptores con 3 pines. Los 2 pines a la izquierda y la derecha son como los extremos del alambre y para este circuito se 1 a tierra y el otro al cable principal de las capas. Si ponemos energía al pin del medio luego encender el interruptor y los otros 2 cables ser conectados. Así que usando 3 más GPIO había salida pins nos podemos conectar al pin medio de los 3 transistores.
La parte electrónica de esta construcción está ahora completa y tenemos la capacidad para enviar energía a cada columna de LEDs y puede encender y apagar la conexión de los niveles de suelo. Ahora podemos encender cualquier LED con una combinación de la columna del LED y la capa está activa.
