Paso 3: Entrada Hum y construcción de un transformador de aislamiento de sonido
La salsa secreta verdadero aquí es el transformador de aislamiento de audio. Radios de tubo han energizado chasis, significado corriente está fluyendo a través del metal. Si toca llegar sorprendido. Por esta razón es tan importante mantener la espalda en mientras está en funcionamiento. Digamos que en teoría que va sobre el uso de las entradas del fonógrafo para ejecutar un Raspberry Pi. Supongo que lo - que se consigue un desagradable zumbido o murmullo de la fuente de alimentación. (No tengo un transformador barato y hace ruido tipo o). Además si tienes un dispositivo de metal - decir un aluminio macbook o iPhone - cuando tienes el audio conectado y hacer física en contacto con el caso del dispositivo de metal obtendrá un agradable zumbido por los altavoces.
Este rumor es tan fuerte que no puede oír la música. No bueno. La única solución es la completa separación eléctrica - pero en el mundo ¿cómo hacerlo y utilizar la entrada? Utilice un campo inductivo de un transformador. A diferencia de magia humo o aceite de serpiente esto realmente funciona - y era cerca de $8 para construir.
Como beneficio adicional obtendrá una amplificación pasiva del volumen de entrada a la radio.
Esto es lo que usé:

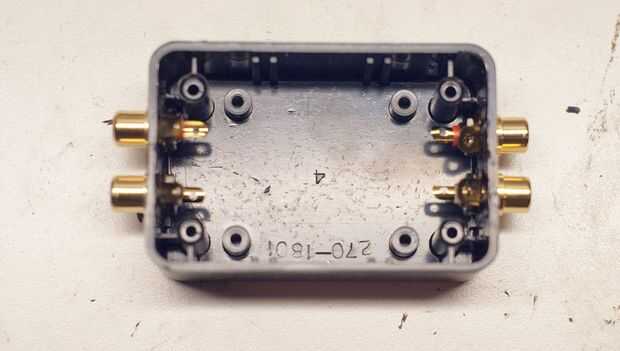

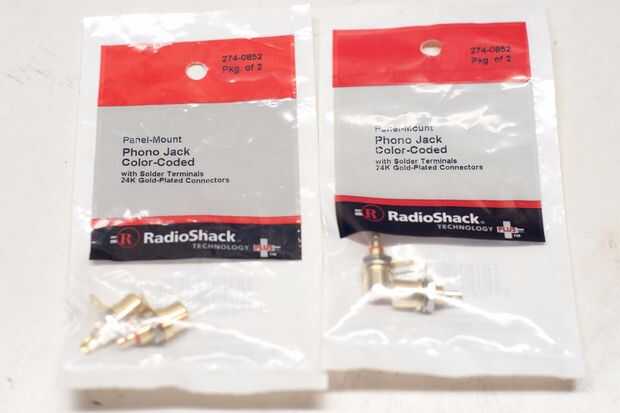

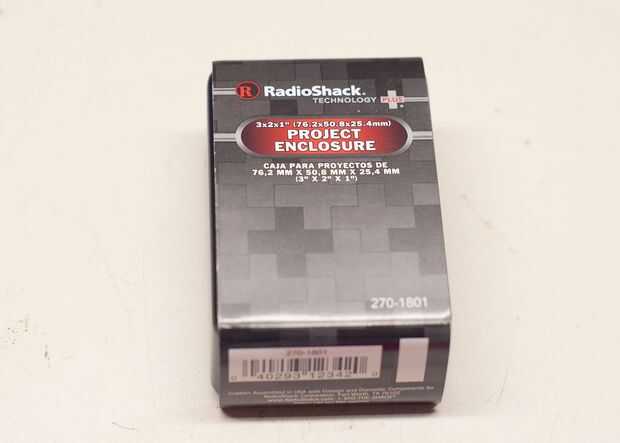

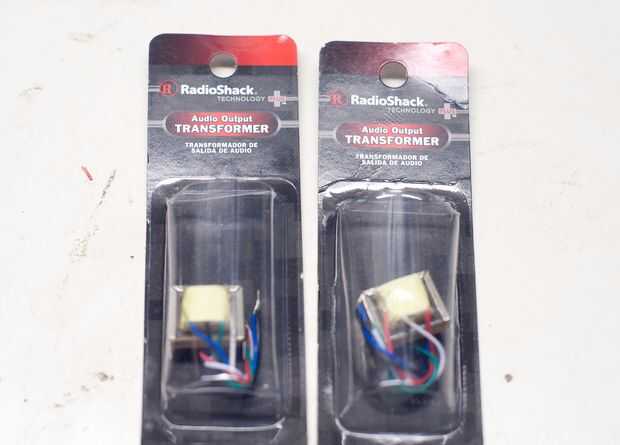

Proyecto cabina - Radio Shack 27018014 Panel de montaje conectores RCA - Radio Shack 2740346 o 27408522 transformadores de Audio - Radio Shack 2731380taladro y montar tus jacks RCA.

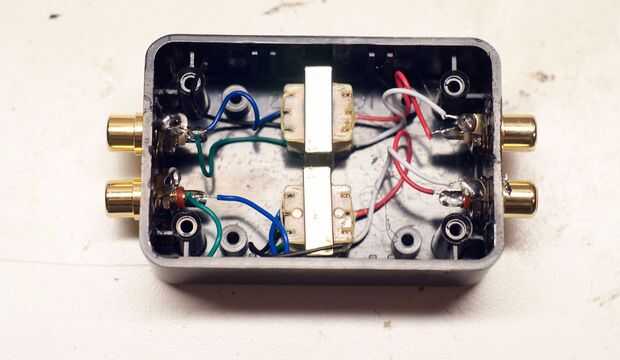

Pegue los transformadores en el centro de la caja con los cables en la misma orientación.
El esquema de cable que utiliza es el siguiente:
Entrada de blanco-
Entrada roja +
Salida de verde-
Azul salida +
Negro no se utiliza
Los lados de entrada y salidos en el caso de la marca.
