Paso 6: la madera
De la madera

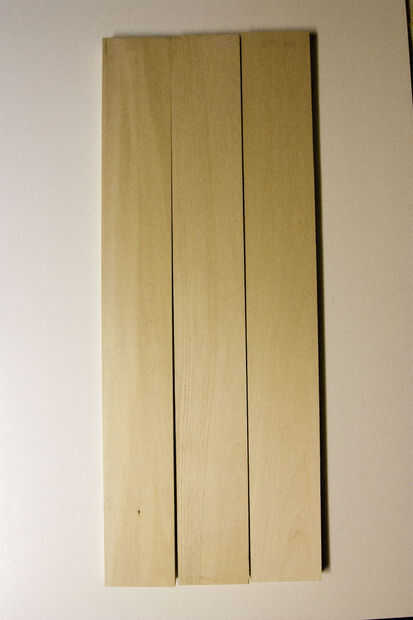

4 - 3 "x 24" x 1/2" tabla de tilo Dick Blick Art materiales
Nota: venden en paquete de 5 en línea. Les compré individualmente a $5,84 en tiendas.

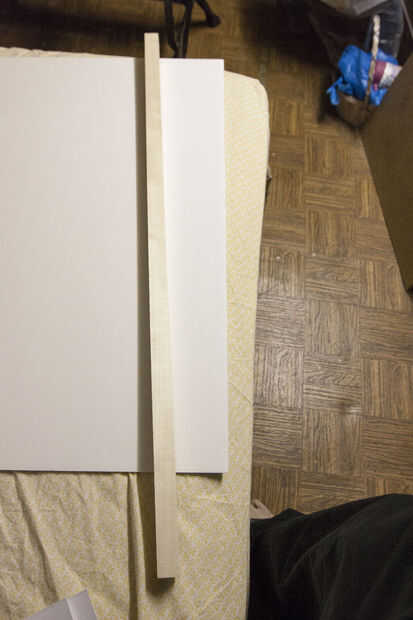

1 - 1 "x 36" x 1 "espiga de Home Depot
1 - 12 "x 24" x 1/8" hoja de chapa de abedul de arte de Utrecht
1 - 12 "x 24" x 1/2" madera contrachapada de la chapa de abedul hoja de arte de Utrecht
1-1/8" hoja de acrílico
Para la estética

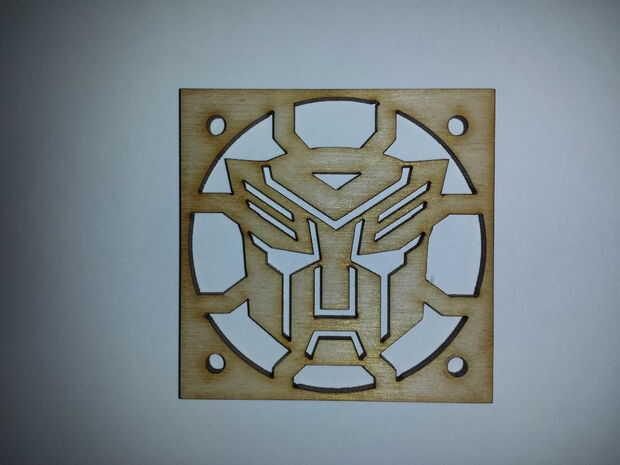

Láser personalizado dos altavoces cubre. Utilizadas servicios de www.Geekifyinc.com
Cuatro de ellos tuve laser cortado y enviado a mí por $35. Pedí 2 contrachapado de abedul para la durabilidad y acrílico 2.
Cubiertas de la medida del altavoz: 2 1/8" L x 2 1/8" W x 1/8" D.
Adjunto está el archivo de Illustrator para que usted ahorra creando uno mismo :-)
De la madera

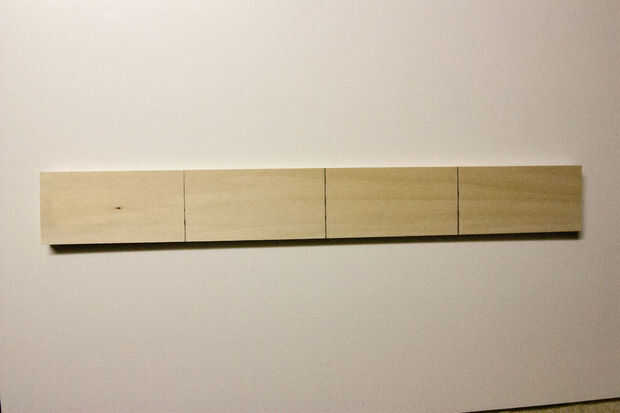

- Tome uno de los 3 x 24 tableros y piezas cortadas de dos 6 pulgadas.
- Use los otros dos de 3 x 24 y corte cada junta a 14 pulgadas de largo.
- Con la última tabla de 3 x 24 pulgadas, corte la tabla a una tabla de 1 x 12 pulgadas. Eso haría la medida 1/2 "x 1" x 12 ".
- Con la izquierda sobre las piezas de los tableros de 3 x 24, corte dos tableros más pequeños con las medidas de 1" W x 3" L x 1/2" D

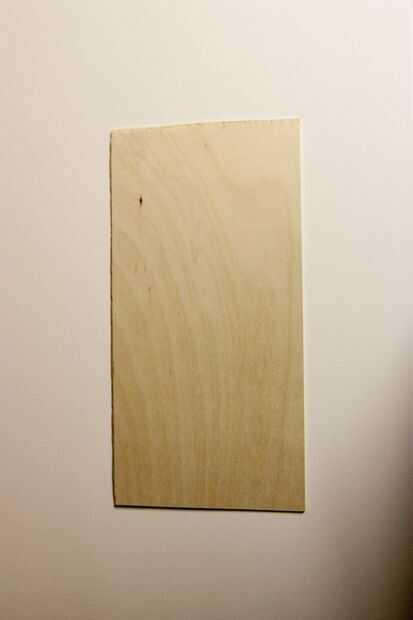

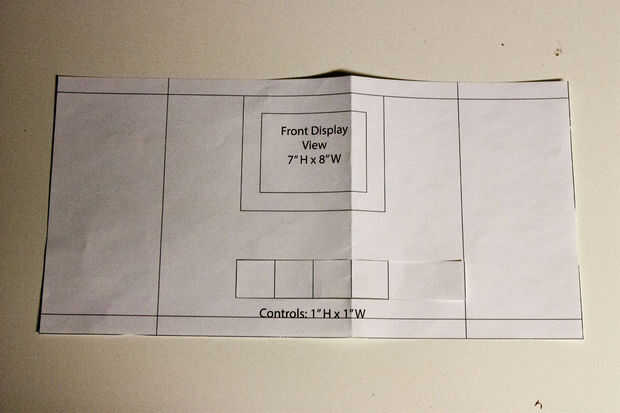

- Cortar la madera contrachapada de 12 x 24 a 7 x 14 para tableros de 1/2 pulgada y 1/8 de pulgada

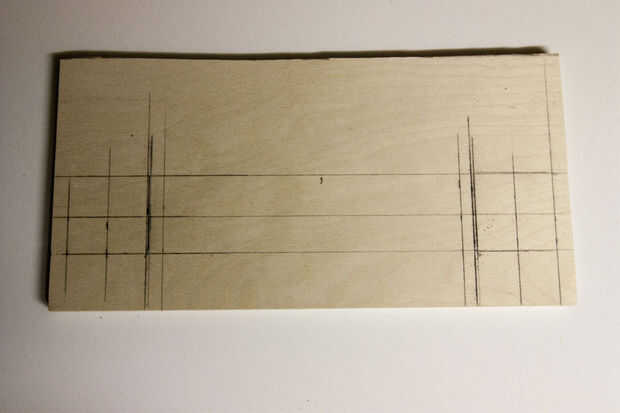

7 x 14 (1/8 de pulgada)

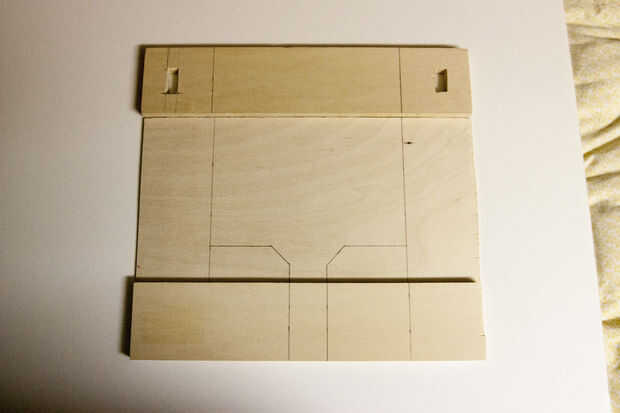

- Hacer una línea vertical de 3 pulgadas desde el borde izquierdo y derecho.
- Dibujar una línea de 2 1/2 pulgadas 1,5 pulgadas desde la base a partir de las 3 pulgadas de la izquierda. Repita en el lado derecho.
- Trace una línea vertical de 3/4 pulgadas 3 1/4 pulgadas a 3 pulgadas de la izquierda. Otra vez se repita en el lado derecho.
- Conectar los extremos de la línea de 2 1/2 pulgada y 3/4 de pulgada.
- Se trata de las directrices para la pintura.

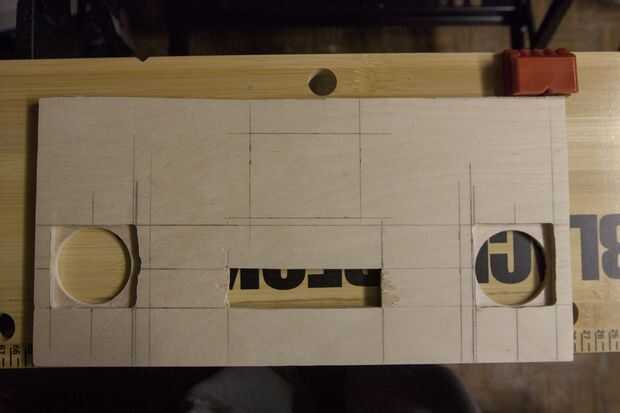

7 x 14 (1/2 pulgada)
- Dibujar una línea en 3 pulgadas y 11 pulgadas
- Dibujar otra línea de 1,5 pulgadas y 12.5 pulgadas (este es el punto de centro donde vas a perforar)
- Mide 1,5 pulgadas desde la parte inferior y a 7/16 de pulgada de los lados y trazar una línea de 2 1/8" horizontal y verticalmente.
- Trace una línea vertical de 2 1/8 de pulgada a la izquierda de la marca de 3 pulgadas y derecho de la marca de 11 pulgadas. Asegúrese de que tiene un espacio de 7/16 a la izquierda de 3 pulgadas marca y marca de 11 pulgadas.
- Conectar las líneas verticales de 2 1/8 pulgadas y ahora tienes un 2 1/8 x 2 1/8 pulgada cuadrada.

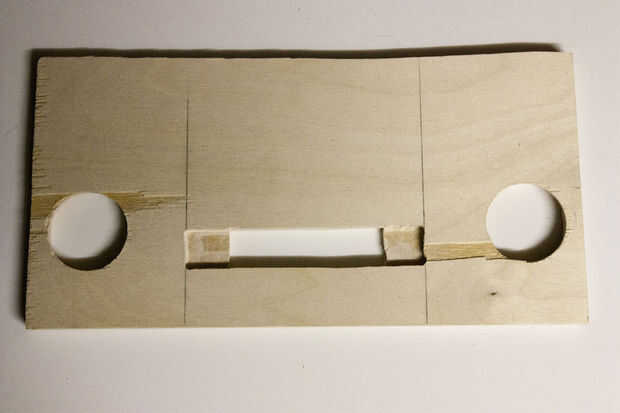

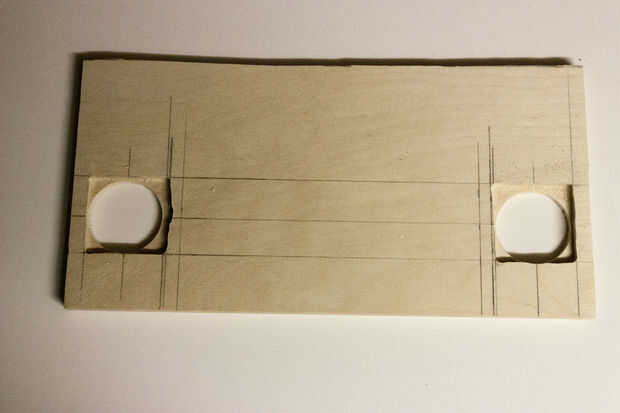

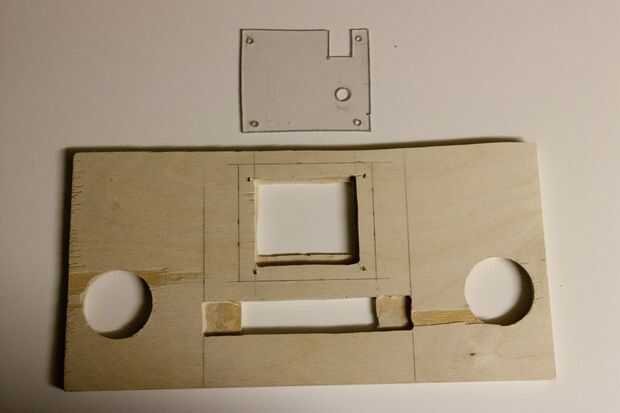

- Utilizar un agujero de 2 pulgadas sierra o broca de pala y perfore un agujero en el punto central de la Plaza (1,5 pulgadas es el punto central)
- Utilizando un router, ponerlo en 1/4 pulgada de profundidad y la Plaza toda la ruta. Esto debe dejar un surco profundo 1/4 de pulgada para los altavoces.
- Trace una línea en el punto de 5 y 10 pulgadas. Marque con una línea de 5 pulgadas de la marca de 10 pulgadas. Esta línea debe ser de 1,5 pulgadas de la parte inferior y debe estar alineada con las plazas.

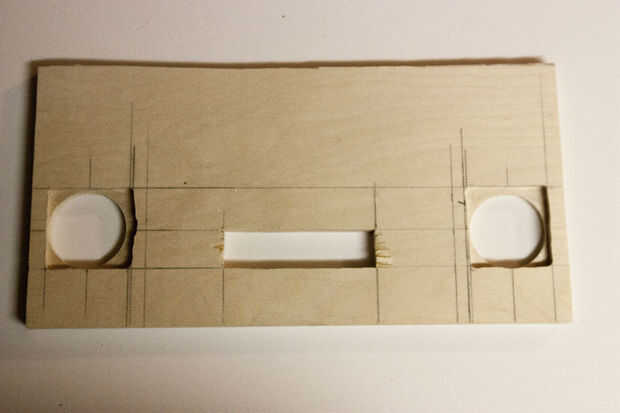

- Corte 4 pulgadas por 1 pulgada de rectángulo de la marca de 5 pulgadas y 10 pulgadas. Esta debería ser la parte delantera.
- Voltea el tablero ahora 7 x 14. Trace una línea en el punto de pulgada 4 y 11.
- Desde el rectángulo de 4 x 1, dibujar una línea de 1 pulgada a la izquierda y derecha del rectángulo. Ahora tendrás un rectángulo de 6 x 1.
- Utilizando un router, Ruta 1/4 de pulgada profunda. Ahora tienes dos cuadrados de 1/4 de pulgada profunda junto con un rectángulo de 4 x 1.

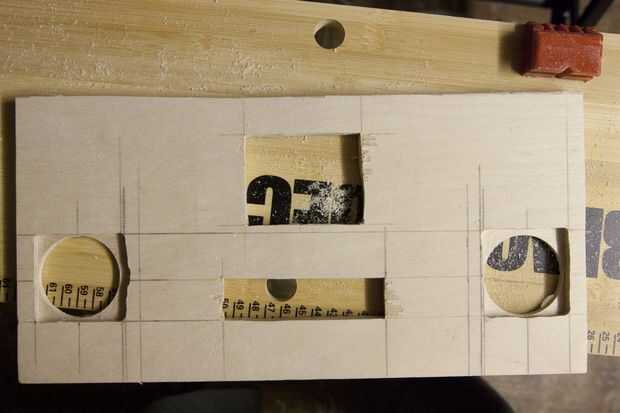

- Medida 5 9/16" de la izquierda y 1" de la parte superior. Corte un cuadro que es 2 7/8" de ancho por 2 1/4" de alto. Una vez completado, hacia la parte posterior.
- Dibujar un cuadro que es de 3 pulgadas de ancho y 2 5/8 pulgadas de alto con un margen de 5 1/2 pulgada desde la izquierda y 7/8" de la parte superior.
- Ruta 3/8 pulgada de profundidad todo para el 2 5/8 de pulgada por 3 pulgadas de la caja le acaba de crear. Nota: esto es para la pantalla LCD.
1 x 36

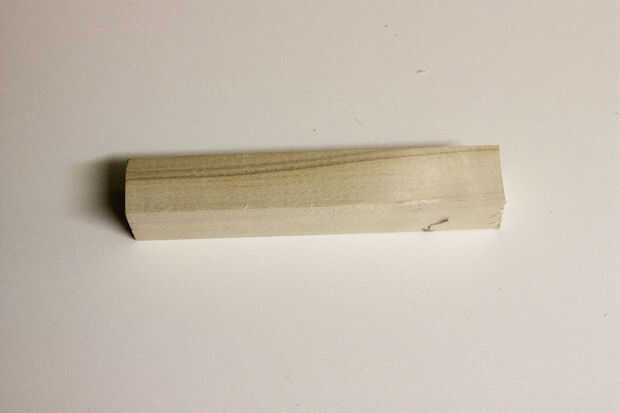

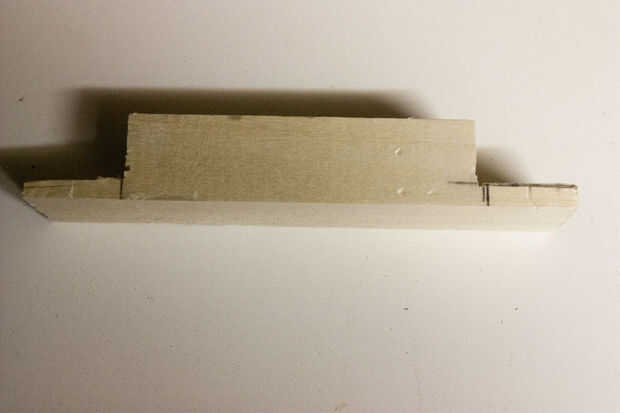

- Corte a 6 pulgadas por lo que es 1 "x 1" x 6 "

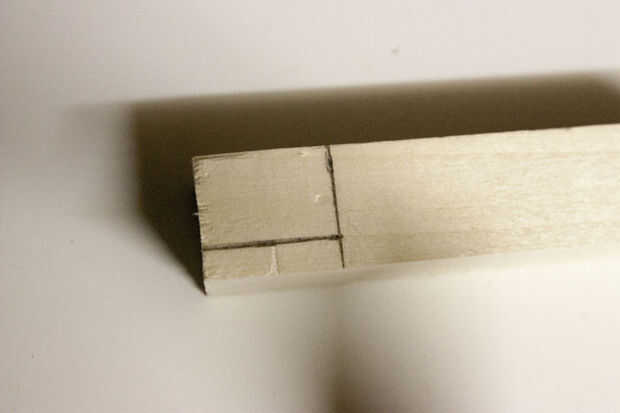

- Hacer una línea a la pulgada 1 punto de cada lado.
- Hacer otra línea de 1/4 de pulgada de la parte inferior
- Ya sea corte o ruta del 1 "x 3/4".

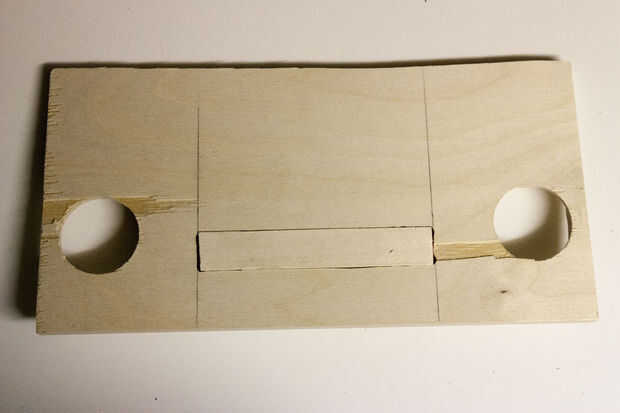

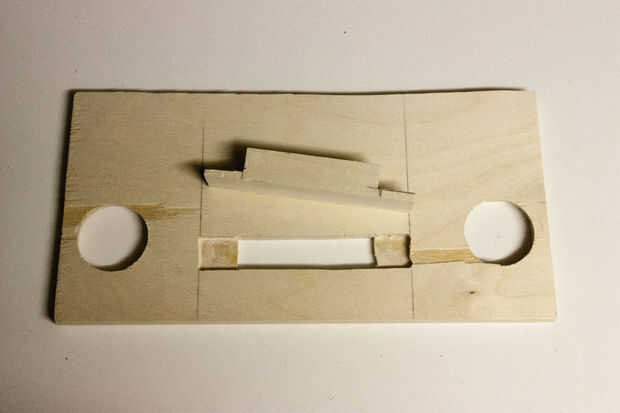

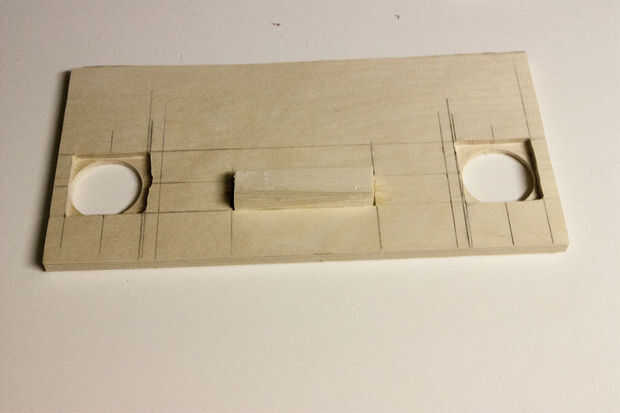

- La espiga cortada ahora debe encajar en el rectángulo de 4 x 1 y debe sobresalir 3/4 de pulgada de la parte delantera.
tablero de 3 x 14

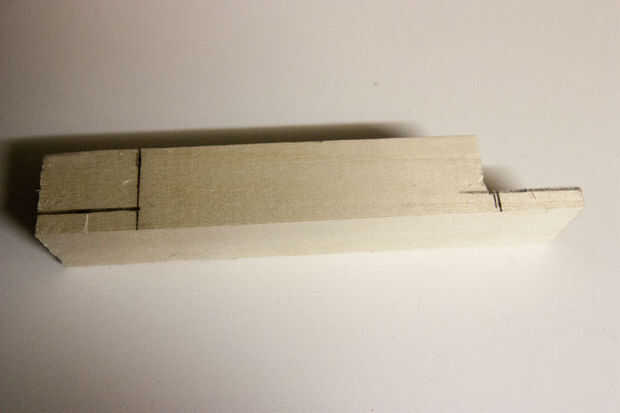

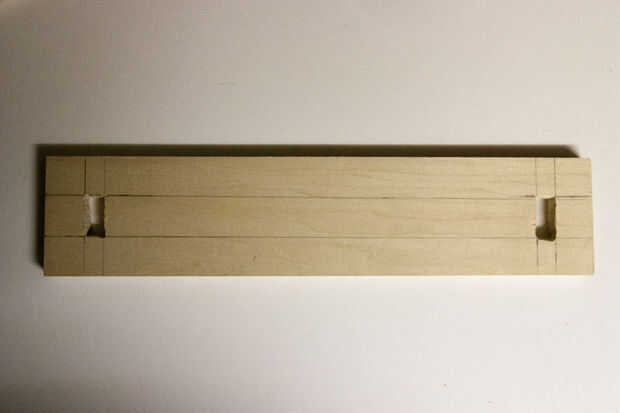

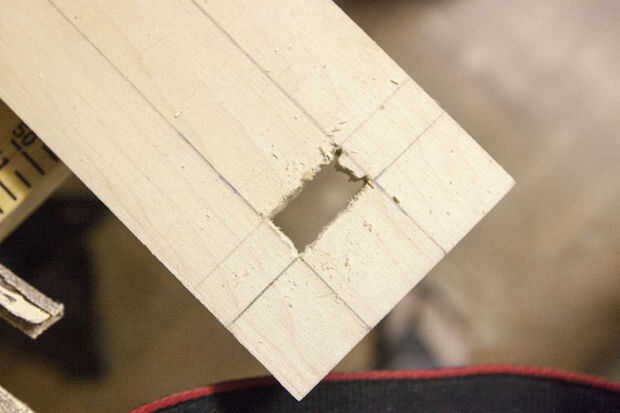

- En la parte izquierda de la 1 x 12, corte 1/2 x 1 pulgadas rectángulo con un margen de 1 pulgada desde el lado superior e izquierdo.
- Repetir en el lado derecho.

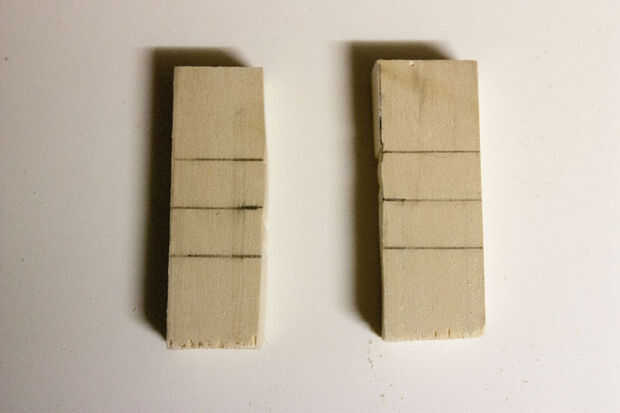

Junta de 1 x 3
- Hacer 3 líneas:
- 1ª línea en 1 pulgada
- 2ª línea a 1 1/2 pulgada
- 3 º linea en 2 pulgadas
- Inserte la Junta de 1 x 3 1/2 x 1 pulgada agujero que sólo se cortan en el tablero de 1 x 12.
- La Junta de 1 x 3 debe ir todo el camino hasta la línea de 2 pulgadas para que sobresalgan 1 1/2 pulgada de la parte inferior y 1 pulgada de la parte superior del tablero de 3 x 14.
Hoja de acrílico

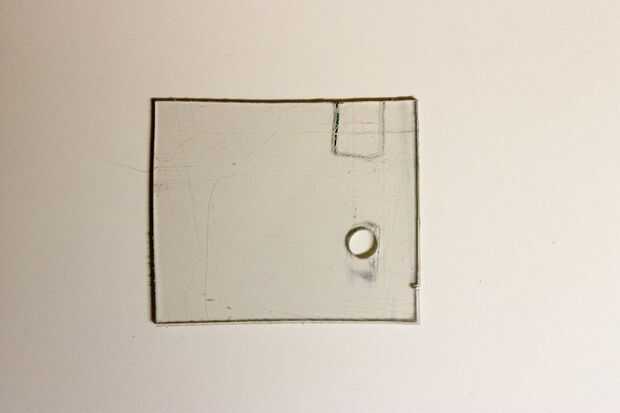

- Corte una pulgada de 3 7/8 por caja de 4 pulgadas de la hoja de acrílico.

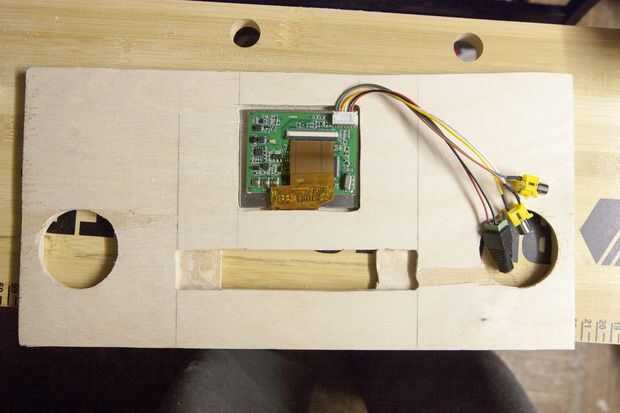

- Coloque la pantalla dentro de la caja de 2 5/8 pulgadas x 3 pulgadas que acaba de terminar.
- Coloque el acrílico de 3 7/8 pulgadas x 4 pulgadas por encima de la placa del circuito LCD pantalla. Observe cómo no está nivelado. Utilizando un marcador, dibuje en la hoja de acrílico donde la fuente de alimentación o fuente de vídeo en la parte superior derecha y el condensador que cerca de la mitad inferior derecha.
- Use una sierra de bit o agujero de espada de 7/16 de pulgada y corte un orificio donde se encuentra el condensador.
- Utilice una sierra de calar para cortar dos líneas verticales para la ubicación de la fuente de energía. Para cortar la línea horizontal, usé un scorer de la hoja de acrílico y anotó la zona unas cuantas veces hasta que puedo romper el pequeño pedazo de acrílico con facilidad.
- Ahora coloque la hoja de acrílico sobre la placa del circuito LCD. debe nivelarse de ahora. con aproximadamente una separación de 1/16 de pulgada.
- Perfore cuatro agujeros por lo que puede bloquear la hoja de acrílico con tornillos. Yo he usado #8 3/8" tornillos así que necesito para perforar cuatro agujeros de 11/16" para acomodar los tornillos de #8.
- Tenga en cuenta la ubicación de los orificios que ha creado en el acrílico. Alinee la hoja de acrílico y taladre orificios de 1/8 de pulgada según las ubicaciones en la hoja de acrílico.
