Paso 8: Pintura y montaje

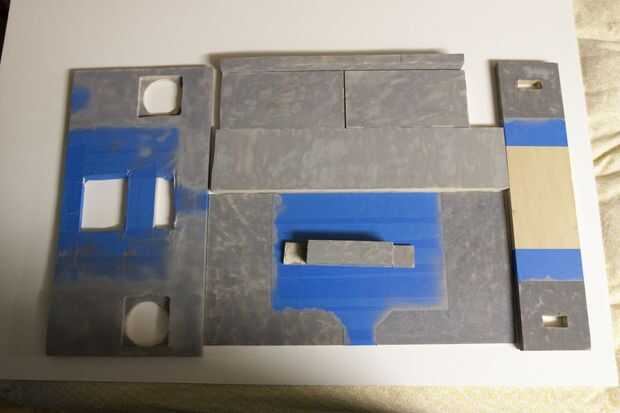

Gris de la pintura
- lados
- parte inferior
- superior (sólo cuadrados de 3 pulgadas en el lado izquierdo y derecho)
- de todo lo que no es grabada del panel
- panel, los bordes posterior
- mango
- botón frontal (1 x 6)

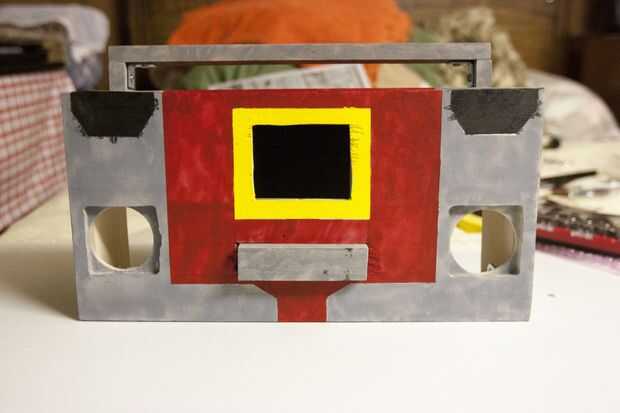

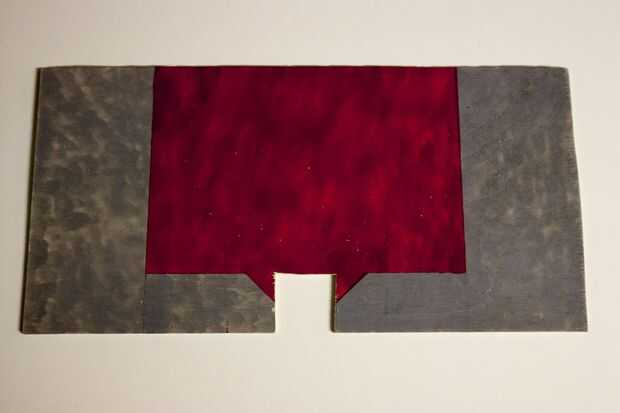

Pintura rojo*

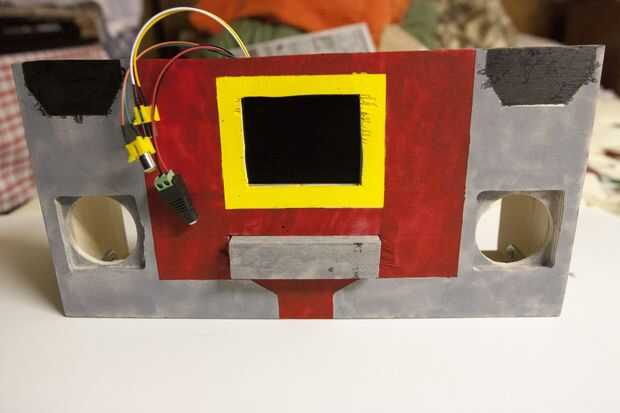

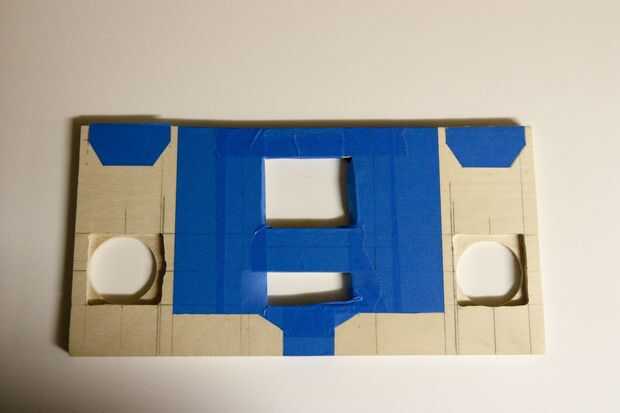

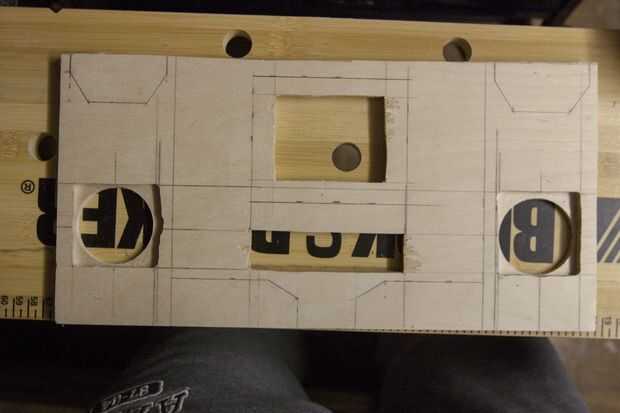

- Para el panel frontal, deja un borde de 1/2 pulgadas alrededor del área de la localización de LCD y asegúrese de que está precintado.
- Pintar la sección del medio rojo excepto el borde 1/2 pulgada alrededor de la pantalla LCD.

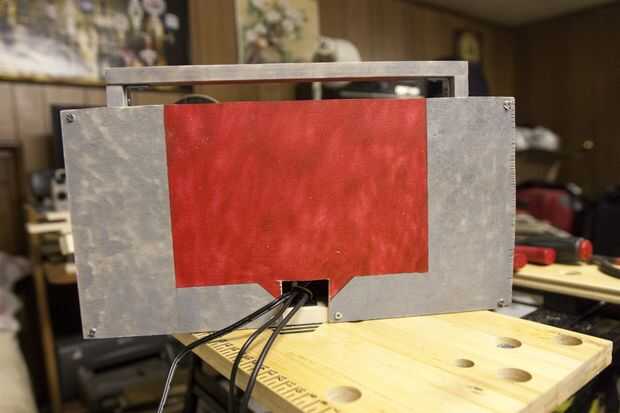

- La sección de grabados en el panel posterior 1/8 de pulgada 7 x 14
- Sección interior de la junta superior. Debe ser un área de 3 pulgadas x 8 pulgadas.
Pintura amarillo
- 1/2 borde alrededor de la pantalla LCD
- Nota: Que tenga varias capas de pintura ya que el amarillo es un color claro y se mostrará todo tipo de marcas de lápiz.
Pintura negro
- Los bordes donde el más pequeño con cinta de sección es. Si no está seguro, consulte a los cuadros y el producto final.
Por favor, consulte el archivo de color.ai de blaster que se incluye para ver si tu pintura se corresponde correctamente.
Asamblea

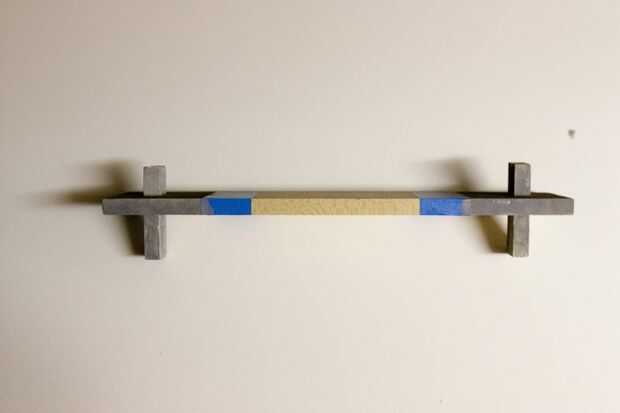

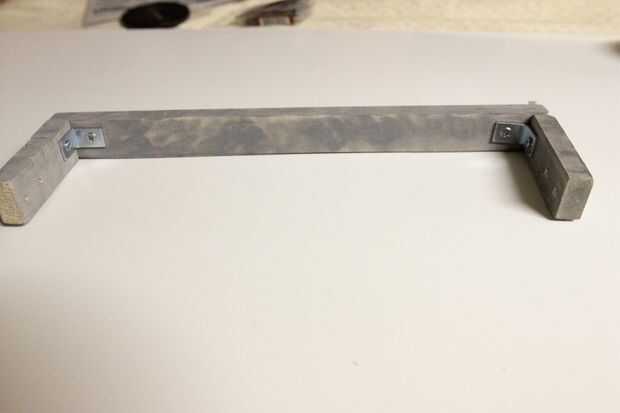

- utilizar un soporte de esquina de 3/4 de pulgada y asegure ambos 1 x 3 en cada extremo en el 1 x 12.

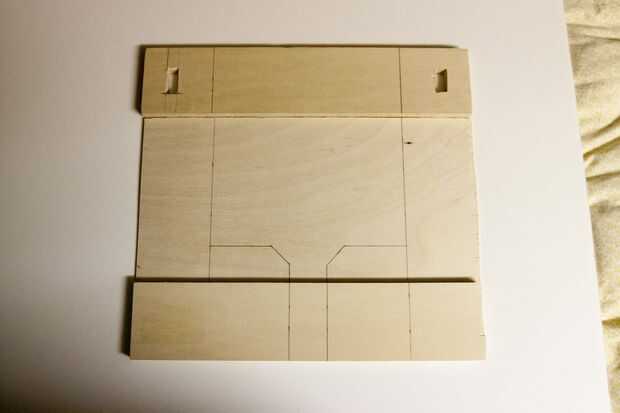

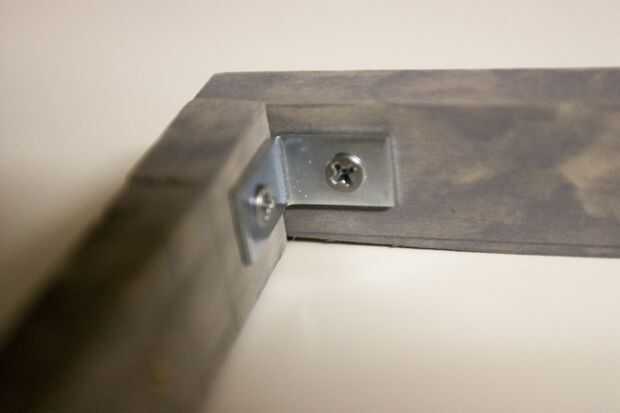

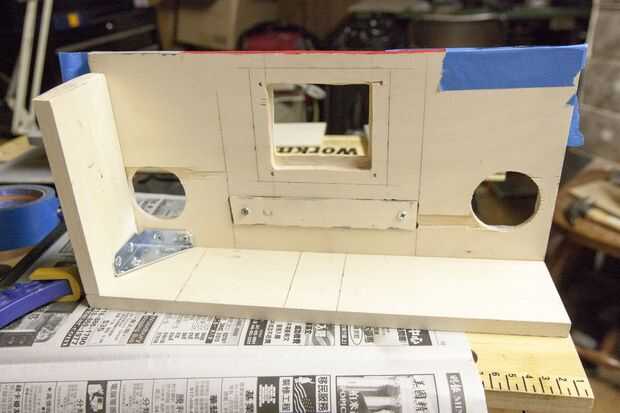

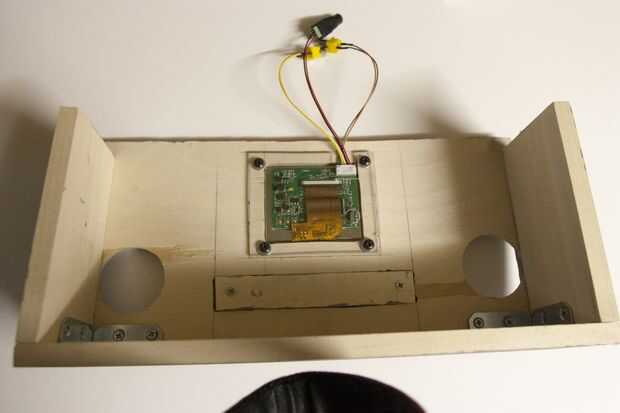

- Con el 3 x 14 en el fondo y lugar 3 x 6 con el gris hacia el exterior. Utilice abrazaderas de esquina 2 pulgadas a cada lado para asegurar el frente, fondo y los lados. Quitar el 1 x 6 si interfiere pero Recuerde colocar detrás.

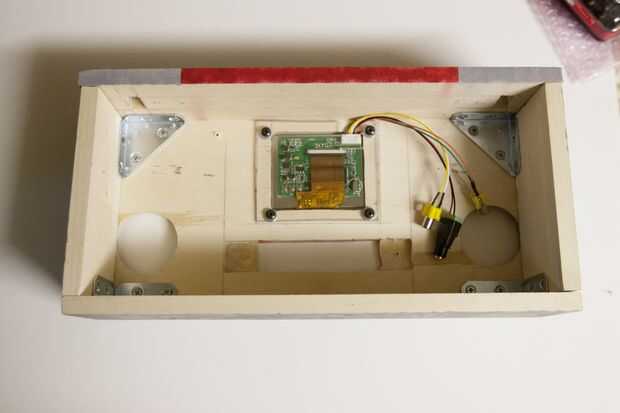

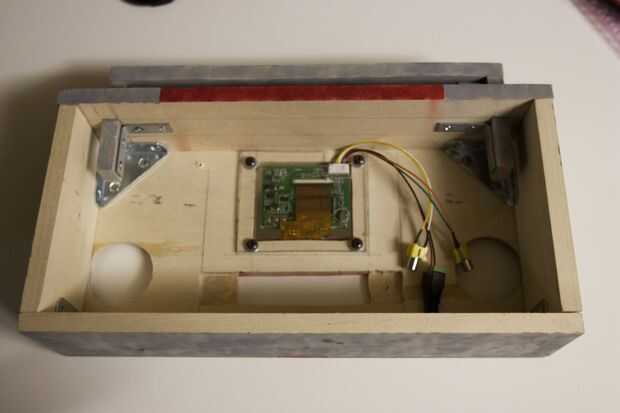

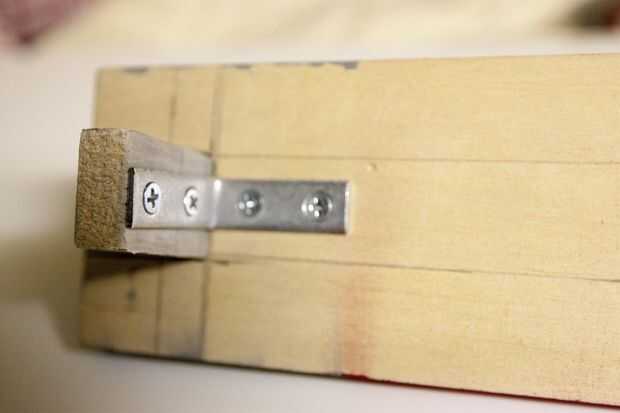

- Tomar el 3 x 14 con los agujeros cortados y utilizar las abrazaderas de las esquinas y Monte a la parte superior. Si usas el mismo abrazaderas de las esquinas como yo, recomiendo que rotarlas al igual en la foto.
- Una vez que ha asegurado la caja, es hora de poner el mango en.
- Cuando han conseguido el mango y todas las caras excepto la parte trasera, cable los altavoces.

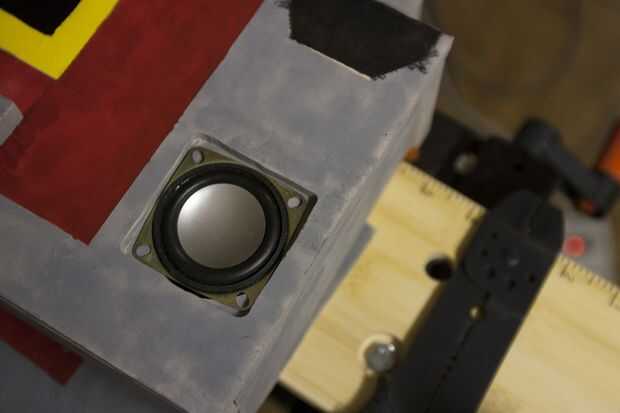

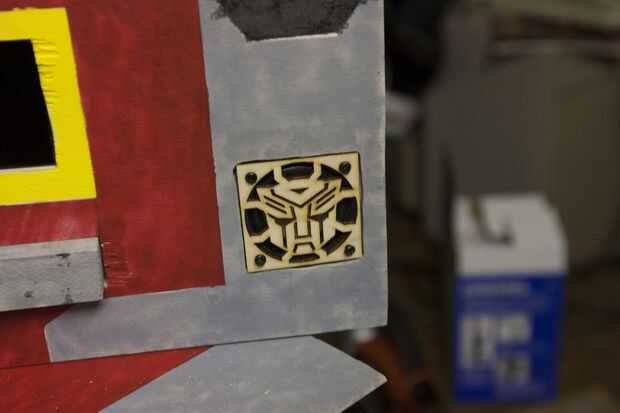

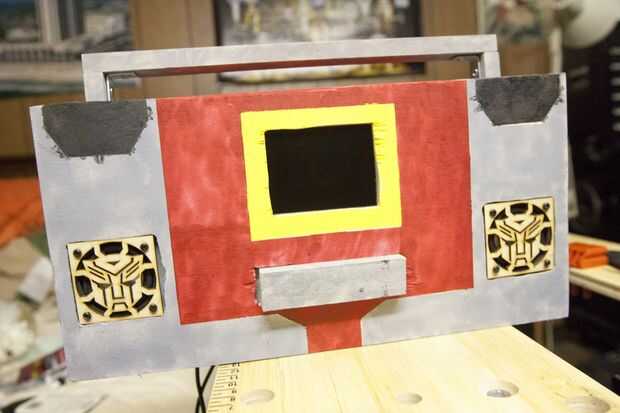

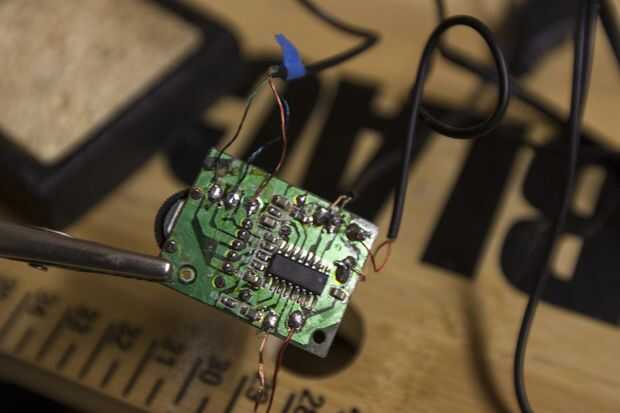

- Resoldar un orador en y colocar en el hoyo designado. Usar el logo de Autobot corte láser y alinee los agujeros del altavoz.
- No apriete completamente como podría ajustar que el láser corte cubierta del altavoz.
- Repita para el otro lado.

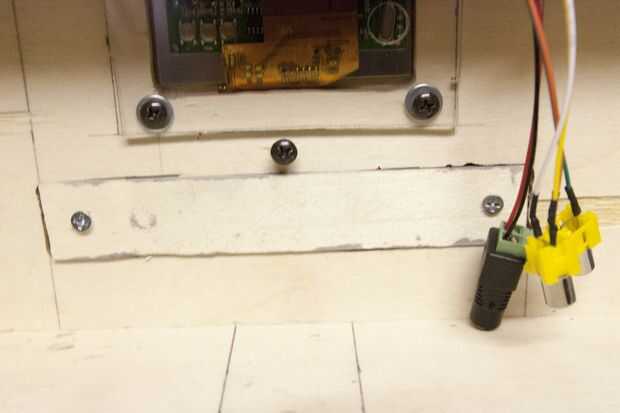

- Ahora con todos los cables que desconectó antes, resoldarles por consiguiente.
- Antes de que la pieza posterior, usar un ordenador o portátil y probar los altavoces para ver si funciona. De lo contrario tienes que volver a comprobar la soldadura.

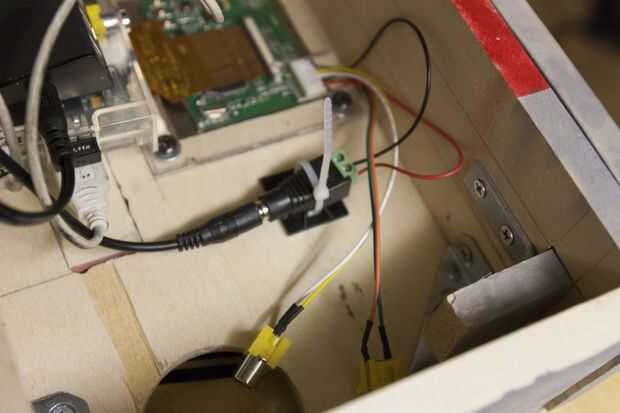

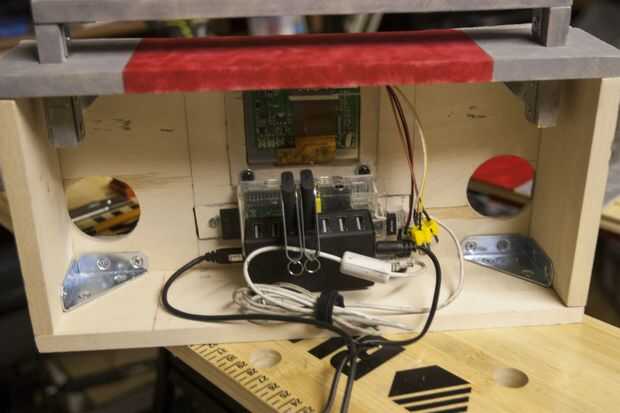

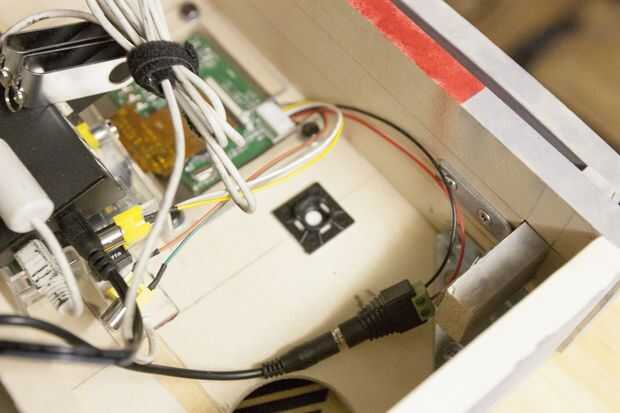

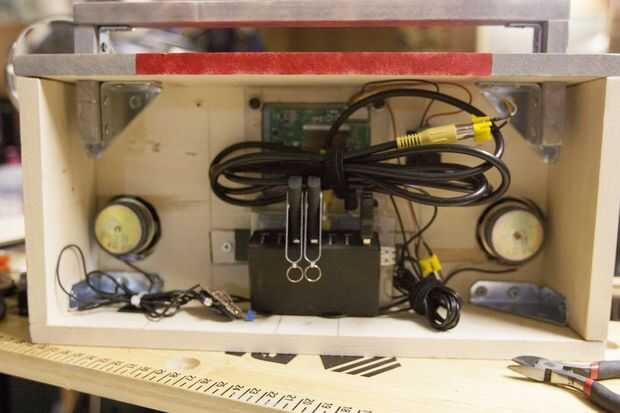

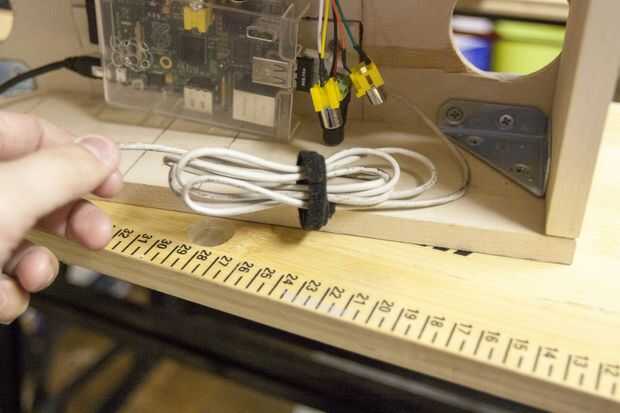

- Organizar los cables con velcro y montajes de cables.

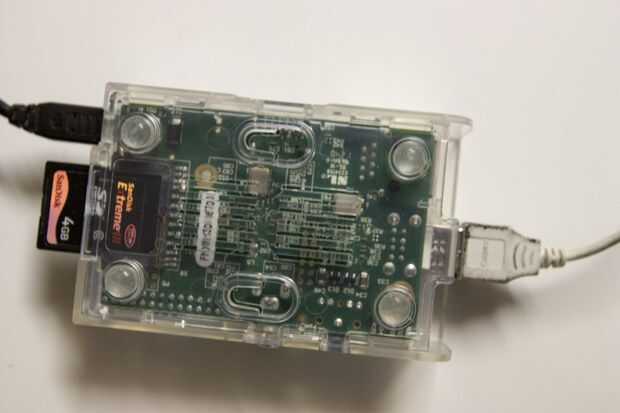

- Monte el concentrador USB a la parte superior de la Raspberry Pi con alguna cinta de doble montaje cara.
- La obra del nuevo 7 x 14 corte grande para ejecutar a través de los cables de suficiente espacio para permitir que el poder.
- Para guardar un espacio adicional en la toma de corriente, utilice el cable USB para la frambuesa Pi y enchúfelo en el hub USB. Desde el hub USB tiene una fuente de energía externa, proveerá suficiente electricidad para poder en la Raspberry Pi.
- Use tornillos #4 para montar la madera contrachapada de 1/8 de pulgada.
- Enchufe en todo ti ver si la pantalla se enciende así como el Raspberry Pi. En cuanto al sonido, utilice el controlador XBMC en el iPad o Android y reproducir un archivo de música.

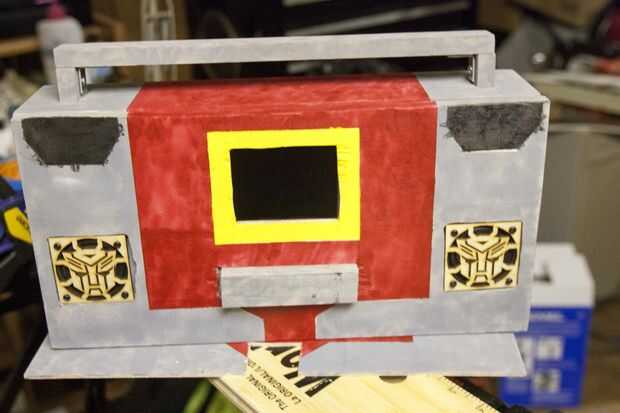

Disfrutar.
